Лунная одиссея отечественной космонавтики. От «Мечты» к луноходам
Шрифт:
В середине сентября 1968 г. в крымский ЦДКС прибыли экспедиции промышленных предприятий и научных учреждений, принимающих участие в предстоящем космическом эксперименте. Приказом начальника Центра КИК полковник А.П. Романов был назначен старшим руководителем группы специалистов-офицеров, командированных на НИП-10 для обеспечения работ по проекту Е8. В их числе были и мы - четырнадцать офицеров, будущие члены экипажа лунохода.
Разработка программы и методик тренировок операторов по управлению необычным ТС была поручена группе, в которую вошли П.С. Сологуб (руководитель), В.Г. Бабенко, Ф.И. Бабич, Ю.И. Васильев, В.В. Громов, O.A. Зинкевич, Ю.П. Китляш, В.А. Коровкина,
Для водителей (В. Довгань, Н. Ерёменко, Н. Иванов, А. Калиниченко, Г. Латыпов, В. Сапранов и В. Чубукин) программа предусматривала несколько этапов.
Первый этап включал постепенное усваивание расстояния до объектов (вешка, трафарет, камень и т.п.), устанавливаемых на лунодроме и предъявляемых на видеоконтрольное устройство (ВКУ), а также их вертикальные и горизонтальные геометрические параметры.
На втором этапе - освоение старт-стопного режима движения. Это значит, что решение о направлении и длительности движения (передвинуться на столько-то метров или повернуться на столько-то градусов) фиксировалось определённым интервалом времени от начала движения до остановки лунохода с учётом времени задержки сигнала. Это позволяло привыкнуть к необычной работе и перейти на непрерывный режим движения на первой или второй скорости.
На третьем этапе водители управляли луноходом по тестовым трассам: операторы видели на экране ВКУ разметки предлагаемого маршрута и старались свести до минимума отклонения от него. Тестовые трассы позволяли получать навыки управления. Вместе с тем многократное движение по одному и тому же маршруту давало возможность проследить, как в процессе тренировок формируются навыки у каждого водителя по точности вождения.
На четвёртом этапе водитель должен был по заранее заданному курсу самостоятельно выбирать маршрут движения.
Научиться по плоской картинке оценивать объёмные характеристики оказалось самым трудным в нашей практической учёбе и, в частности, расстояния до предметов и промежутков между ними. Без этого мы не могли и думать о безаварийном лунном путешествии. На Луне не будет ориентиров (ограничительных столбиков, бордюров, кюветов, ширины дороги, указателей поворотов и т.д.), позволяющих водителю в земных условиях хотя бы примерно оценивать обстановку.
Во время тренировок на лунодроме мы отработали множество операций: водили луноход «змейкой», проходили «коридор», распознавали различные препятствия.
У меня сохранилась персональная «шпаргалка», которая отражала параметры движения машины 108А (проходимый путь на первой и второй скорости, угловые величины поворотов на месте и в движении) в зависимости от времени, а также упражнение «Змейка» и одна из тестовых трасс.
Рис. 42. «Шпаргалка»
На персональных формализованных бланках, разработанных ЛН. Поляковым, результаты регистрировались и сравнивались с фактическими данными.

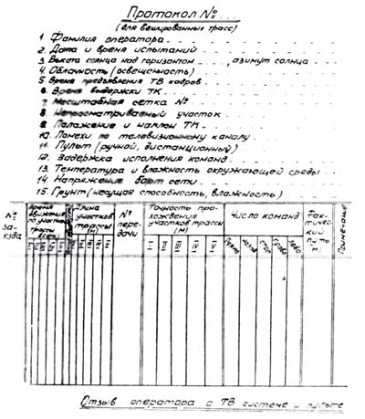

Рис. 43. Бланк Протокола №5 для вешированных трасс
На
Обычно до 8-9 м местность просматривалась хорошо в том случае, если линия горизонта проходила посредине экрана, т.е. при нулевых значениях углов дифферента и крена, а далее детали сливались и оценка обстановки затруднялась. Поэтому эти прямые соединили горизонтальными линиями с отметками «2», «4», «6» и «8», соответствующим расстояниям в метрах от места стоянки лунохода. Это позволяло водителю оперативно оценивать обстановку по ходу движения и принимать правильное решение.
Слева от ВКУ - стрелочные приборы «Дифферент», «Крен», «Курс» и «Путь», которые информируют водителя о величинах углов подъёма (спуска) и наклонов шасси лунохода, направлении его движения и пройденном им пути.
Направление движения лунохода определялось наклоном рукоятки (штурвала), которая имела пятнадцать фиксированных положений. Изменение положения рукоятки было подготовкой к выполнению команды на исполнение, а сама радиокоманда уходила на борт лунохода лишь при нажатии кнопки, находящейся в торце рукоятки. При установке рукоятки «от себя» в первое фиксированное положение («Вперёд-1») - луноход двигался вперёд на первой скорости (0,33 м/с), во второе («2-я скорость») - на второй скорости (0,66 м/с). При установке «на себя» в первое фиксированное положение («Назад») - движение назад на первой скорости. Поворот лунохода, как на месте, так и во время движения достигался смещением рукоятки «Налево» или «Направо» из того фиксированного положения, в котором она находилась. Для прекращения движения лунохода, рукоятку нужно было вернуть из любого положения в нейтральное (исходное) - «Стоп».
На горизонтальной панели находились кнопки, которые служили только для фиксированного поворота лунохода на месте. Одна из них - «Поворот 1» (5°), а другая - «Поворот 2» (20°). Направление поворота - в зависимости от положения рукоятки «Налево» или «Направо».
Ещё три кнопки: «9 колесо» (перед началом движения вперёд колесо опускалось на грунт по команде «Опустить» и поднималось - перед началом движения назад или поворотах на месте по команде «Поднять»); «Задержка» - включение и выключение старт-стопного режима движения на определённый временной интервал; «Проба грунта» - включение прибора определения проходимости (ПрОП) для оценки физико-механических свойств лунного грунта.
Также на этой панели располагались кнопки для дублирования выдачи команд в режиме движения лунохода в случае неисправности рукоятки (штурвала). При управлении лунохода с применением штурвала кнопки были закрыты крышкой. Кстати, они так ни разу и не использовались в реальной работе.
Каждая команда, выдаваемая водителем, отображалась на двух световых табло, одна из которых информировала о выдаче именно этой команды, а другая - об исполнении её на борту. Информация об исполнении (т.н. «квитанция») приходила на ПУЛ через 4,1 с. Сопоставляя выводимое на ВКУ изображение участка поверхности с показаниями приборов, водитель докладывал командиру о расстояниях до препятствий (камней, кратеров, расщелин и др.), их форму, размеры. На этом основании он принимал решение о своих дальнейших действиях.
