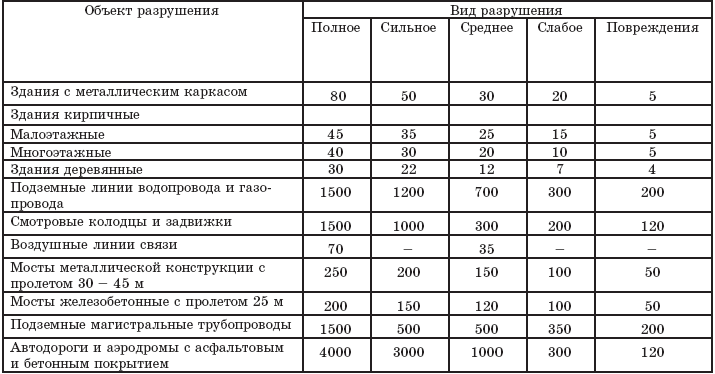

Таблица № 2.1.

Избыточное давление, вызывающее разрушение, (Рф), КПа.

в которой верхний предел интегральной функции является пробит-функцией, отражающей связь между вероятностью поражения и поглощенной дозой. Пробит-функция может быть вычислена по уравнению вида:

Pr = а + b ln(D), (2.13)

где

а и b — константы для каждого вещества или процесса, характеризующие специфику и меру опасности его воздействия,

D — поглощенная субъектом доза негативного воздействия.

Вероятность малых повреждений зданий и сооружений можно оценить по соотношению:

Рг₁ = 5–0,26 In S₁, (2.14)

где влияние перепада давления в волне импульса фазы сжатия отражено фактором

Вероятность трудно реставрируемых повреждений зданий и сооружений можно оценить по соотношению:

Рг₂ = 5–0,26 In S₂, (2.16)

В этом случае фактор

Вероятность невосстанавливаемых повреждений зданий и сооружений (обрушение несущих стен) можно оценить пользуясь соотношениями:

Рг₃ = 5–0,26 In S₃, (2.18)

Следует отметить, что последствия взрыва представляют прямую и потенциальную опасность для человека. Люди могут получить повреждения от прямого воздействия (включая повышенное давление и тепловое излучение) и от косвенного (осколочное поражение, падение фрагментов изделий и т. п.).

Прямое или первичное поражающее действие взрывной волны связано с изменением давления в окружающей среде в результате прихода воздушной взрывной волны. Люди особо чувствительны к таким факторам взрыва, как избыточное давление в падающей и отраженных волнах, динамическое давление, скорость повышения давления до пикового значения после прихода взрывной волны и ее длительность, а также удельный импульс взрывной волны. Из других факторов, которые определяют степень поражения, нанесенного взрывной волной, можно назвать внешнее атмосферное давление, размеры и возраст человека. Органы тела, отличающиеся наибольшей разницей в плотностях соседних тканей, обладают наиболее высокой чувствительностью к первичному поражающему воздействию взрывной волны. Таким образом, ткани легких, наполненные воздухом, и ухо страдают от действия взрывной волны больше всего.

Общая характеристика воздействия избыточного давления на человека приведена в Таблице 2.2.

Отметим, что в случае нахождения людей в момент внешнего взрыва в зданиях, их поражение может наступить от механического воздействия за счет разрушения зданий (обрушения перекрытий и т. п.) уже при давлениях 0,3–0,5 бар. Ниже приводятся данные, позволяющие оценить вероятностные характеристики повреждений человека от аварийных негативных воздействий.

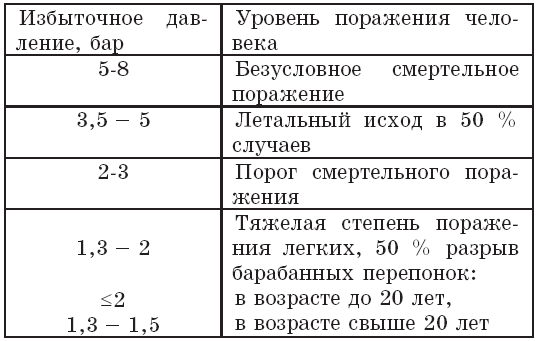

Таблица № 2.2.

Воздействие избыточного давления на человека

Вероятность летального исхода от прямого воздействия на людей избыточного давления определяется с помощью пробит-функции:

Вероятность

разрыва легких оценивается по формуле:

где

P₀ — начальное давление, m — вес живого организма, кг.

Нижний уровень контузии связан с повреждением органов слуха и зависит только от перепада давления в волне. Он определяется пробит-функцией:

Рг₆ = 12,6–1,524 lnР. (2.24)

Существенным фактором опасности представляется разлет осколков и фрагментов оборудования и стекла. К числу объектов, потенциально опасных по осколочному фактору поражения, можно отнести работающие при повышенном давлении оборудование для хранения и транспортировки горючего, помещения и емкости для сжатых газов, химических соединений и т. д. Обычно подобное оборудование изготавливается из особых сортов сталей и при разрыве образуется сравнительно малое число осколков. Однако разлет объемных удлиненных элементов оборудования может сопровождаться истечением жидкого или газообразного рабочего тела, что придает фрагментам дополнительный импульс. При разрыве сосудов и аппаратов высокого давления, при отрыве специализированных легко сбрасываемых конструкций или разрушении вышибных мембран также образуются дискообразные элементы. Полет таких элементов определяется не только силами тяжести и инерции, но и находится под влиянием подъемной силы. Это обстоятельство заметно влияет на дальность разброса фрагментов. Массивные фрагменты способны отлетать на весьма большие расстояния от места образования (на открытом воздухе до 100 м и более) и вызывать тяжелые вторичные разрушения при столкновении с объектами промышленной и жилой застройки.

Особого внимания требует вопрос об осколочном действии разрушающихся стеклянных перегородок и окон. Как правило, газовоздушный и пылевой взрыв сопровождается разрушением остекления. Так при избыточном давлении 3 кПа будет разрушено 50 % оконных стекол. Основное значении при определении поражений имеет информация о скорости и дальности разлета стеклянных осколков. С учетом опытных данных скорость разлета осколков стекла при типичных внутрицеховых взрывах может быть оценена величиной 20 + 7 м/с [105]. Также на основе опытов считается, что масса кусков стекла после взрыва не превышает 100 г.

Для определения поражения людей осколки при авариях условно делят на две подгруппы [77, 107]:

— режущие осколки,

— ударные осколки.

Режущие осколки отличаются способностью пробивать кожный покров и проникать внутрь тела. Ударные осколки не пробивают кожный покров, а наносят удар по телу, так что основной фактор поражения связан с механическим повреждением внутренних органов от соударения. Различие этих подгрупп осколков связано с их скоростью полета и формой. При некоторой скорости полета осколка V > V₅₀ его относят к режущим осколкам, а при V < V₅₀ к ударным. Для оценки уровня V₅₀ в м/с можно использовать выражение

V₅₀ = 1247 (A/m) + 22, (2.25)

где А — площадь миделевого сечения осколка, м², m — масса осколка, кг.

Вероятность тяжелых поражения людей разлетающимися режущими осколками с массой m < 0,1 кг оценивается по соотношению:

Рг₇ = -29,15 + 2,1 In S₇ (2.26)

где S₇ = m V⁵’¹¹⁵ ’ (2.27)

Вероятность тяжелых поражений персонала разлетающимися ударными осколками с массой 0,1 кг < m < 4,5 кг оценивается по соотношению
