Me 262 последняя надежда люфтваффе Часть 2

Иванов С. В.

Ме-262 А WA+02 170057 испытания бортовой брони Ме-262 А KL+WO 170061 вероятно, выпущен с деревянным оперением. Использовался в JV 44. Ме-262 V074 170074 прототип истребителя-перехватчика Ме-262 С-lb (C-2b — Heimatschutzer II). Облет 26.03.45 года. Обозначался так же V12 (второй

с этим обозначением). Ме-262 V078 E3+32 170078 прототип модификации Ме-262 А-lb. Испытания 12.44 года. Ме-262 А 170079 испытания шасси (вероятно, это был тот самолет, на котором испытывалась система, сообщающая колесам шасси вращение еще перед их касанием земли) Ме-262 А-1 a/U4 (V083?) 170083 прототип с пушкой МК 214А. Обозначался так же V4 (второй с этим обозначением). Ме-262 А 170086 испытания устойчивости Ме-262 А 170095 испытания стартовых ускорителей. Ме-262 A-2a/UI KL+WX 170170 испытания вооружения и бомбардировочного прицела TSA. Е7+02 (170070) Ме-262 А (V303) 170303 испытания по подвешиванию бомбового вооружения массой 1000 кг. Обозначался так же V7 (второй с этим обозначением). Ме-262 А 170394 общие испытания Ме-262 A-Ia/UI ? ? вооружение усиленное двумя MG 151/20 Ме-262? ? ? испытания ракет Hs 298 Ме-262? ? ? испытания SG 500 Jagerfaust

Перекрашенный Me-262 A-2а/U2, Лехфельд, апрель-май 1945 года.

МЕ-262 A-LB первоначально использовавшийся для испытаний в Рохлине, затем был передан в боевую

часть — вероятно в JV 44.

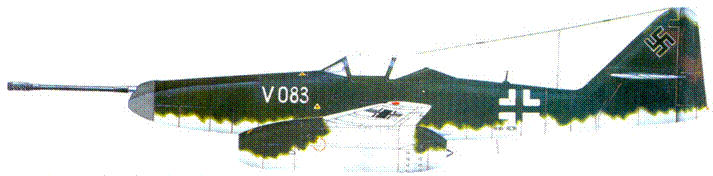

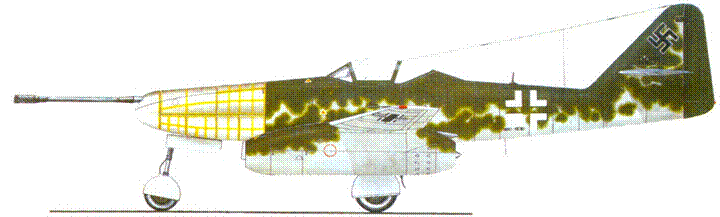

Ме-262 A-Ia/U4 V083. Лехфельд, март-апрель 1945 года

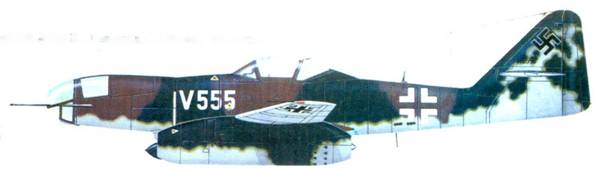

Ме-262 А-1а/U4 V 889 из JV 44. Пилот Вилли Гергат 27 апреля 1945 года на этом самолете сбил Р-47 Тандерболт.

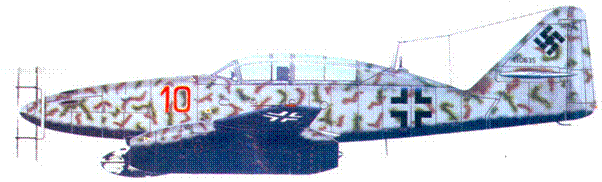

Ме-262 В-Ia/UI, пилот неизвестен, машина уничтожена во время налета на Бург.

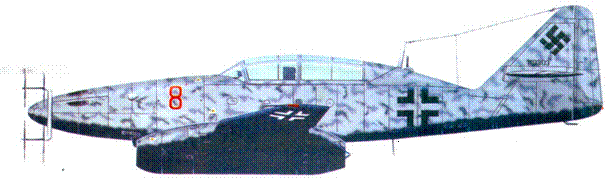

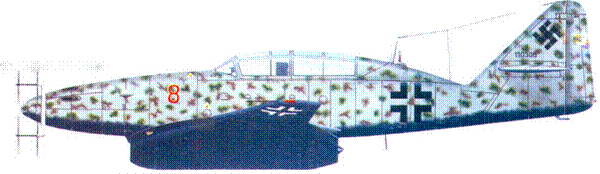

Ме-262 В-Ia/UI. вторая «красная 8», пилот обер-лейтенант Эрхард, Бург 1945 года.

Ме-262 В-Ia/UI, самолет командира 10./NJG 11 — оберлейтенанта Курта Велтера.

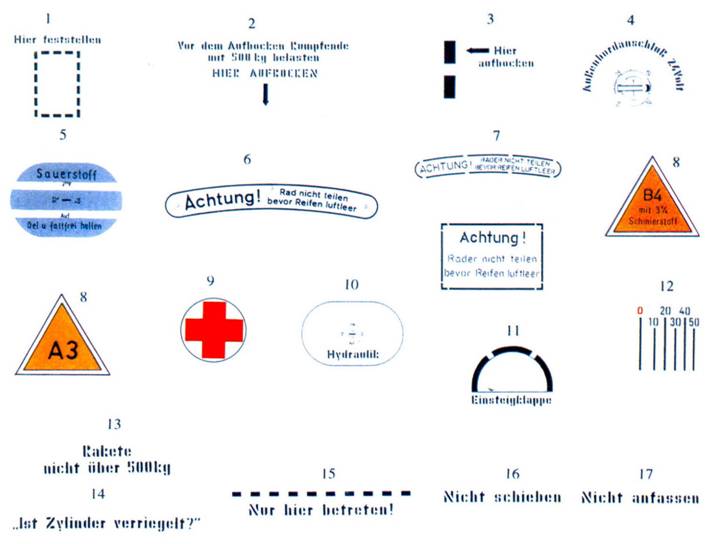

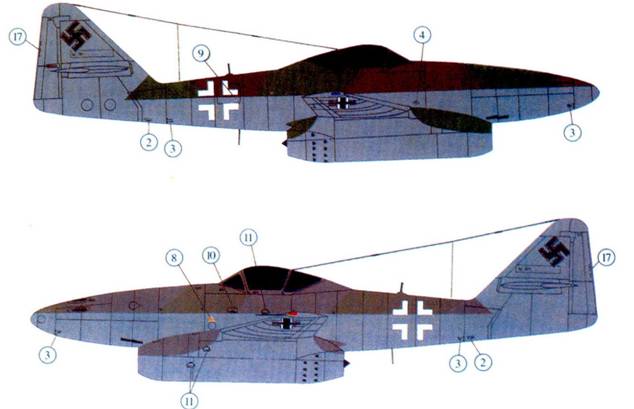

Схема камуфляжа и расположение эксплуатационных надписей Me 262

1 — Обозначение блокировки руля высоты 2 — «Здесь подпирать» (высота букв 25 и 18 мм) 3 — «Здесь подпирать» (высота букв 18 мм) 4 Обозначения места подключения заземления 5 — Кислород 6 — «Внимание! Не снимать колесо перед выпуском воздуха из шины» 7 — «Внимание! Не снимать колесо перед выпуском воздуха из шины» (надпись находится на всех трех колесах, отсутствуюших на этой схеме) 8 — Обозначение топливозаправочной горловины 9 — аптечка первой помощи 10 — Лючок доступа к гидравлической системе 11 — Ступенька 12 — Позиции отклонения закрылков 13 — «Ракета, вес не болеe 500 кг» (надпись размещена на подфюзеляжных пилонах; высота букв 25 мм) 14 — «Цилиндр отключен?» (надпись размещена на нижней поверхности крыла, между фюзеляжем и двигателем; высота букв 25 мм) 15 — Обозначение места, на которое можно становиться 16 — «Не толкать» 17 — «Не трогать»

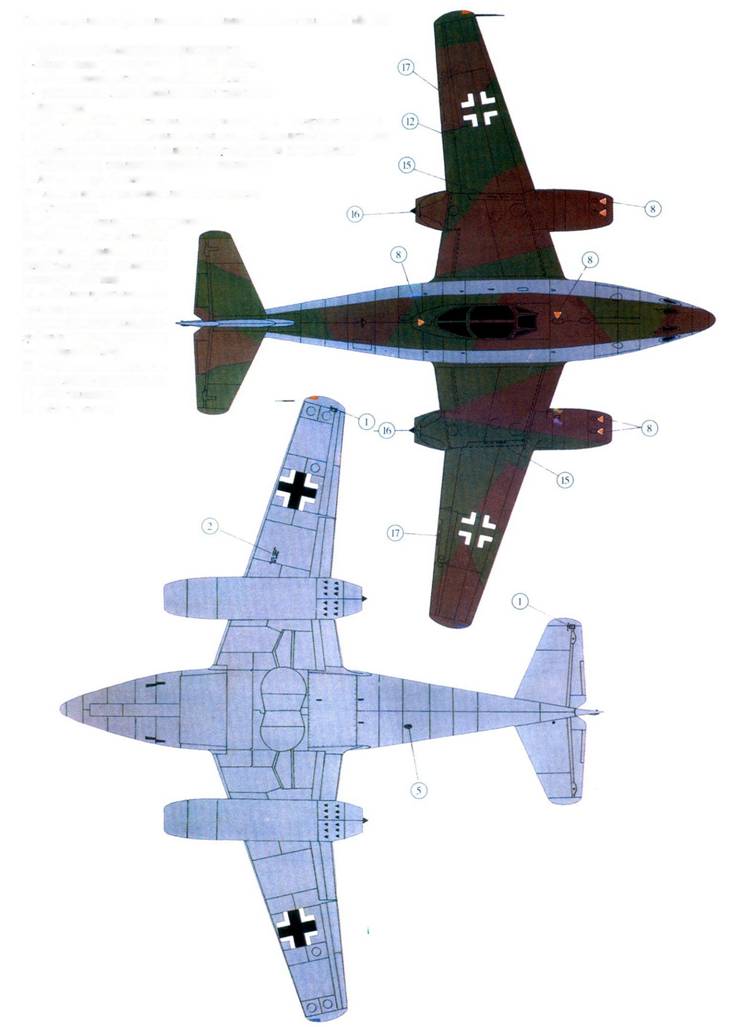

Схема камуфляжа и расположенно эксплуатационных надписей Me 262
