Для изготовления рассматриваемого металлоискателя можно использовать любую макетную плату. Поэтому к используемым деталям не предъявляются какие-либо ограничения, связанные с габаритными размерами. Монтаж может быть как навесной, так и печатный.
При повторении металлодетектора можно использовать микросхему К155ЛА3, состоящую из четырех логических элементов 2И-НЕ, питающихся от общего источника постоянного тока. В качестве конденсатора С2 можно использовать конденсатор настройки от переносного радиоприемника (например от радиоприемника «Альпинист»). Диоды D1 и D2 можно заменить любыми высокочастотными германиевыми
Катушка L1 контура опорного генератора должна иметь индуктивность около 500 мкГ. В качестве такой катушки рекомендуется использовать, например, катушку фильтра ПЧ супергетеродинного приемника.
Измерительная катушка L2 содержит 30 витков провода ПЭЛ диаметром 0,4 мм и выполнена в виде тора диаметром 200 мм. Эту катушку проще изготовить на жестком каркасе, однако можно обойтись и без него. В этом случае в качестве временного каркаса можно использовать любой подходящий по размерам круглый предмет, например банку. Витки катушки наматываются внавал, после чего снимаются с каркаса и экранируются электростатическим экраном, который представляет собой незамкнутую ленту из алюминиевой фольги, намотанную поверх жгута витков. Щель между началом и концом намотки ленты (зазор между концами экрана) должна составлять не менее 15 мм.
При изготовлении катушки L2 нужно особенно следить за тем, чтобы не произошло замыкание концов экранирующей ленты, поскольку в этом случае образуется короткозамкнутый виток. В целях повышения механической прочности катушку можно пропитать эпоксидным клеем.
Для источника звуковых сигналов следует применить высокоомные головные телефоны с возможно большим сопротивлением (около 2000 Ом). Подойдет, например, широко известный телефон ТА-4 или ТОН-2.
В качестве источника питания В1 можно использовать, например, батарейку «Крона» или две батарейки типа 3336Л, соединенные последовательно.
В стабилизаторе напряжения емкость электролитического конденсатора С6 может составлять от 20 до 50 мкФ, а конденсатора С7 – от 3 300 до 68 000 пФ. Напряжение на выходе стабилизатора, равное 5 В, устанавливается подстроечным резистором R4. Такое напряжение будет поддерживаться неизменным даже при значительной разрядке батарей.
Необходимо отметить, что микросхема К155ЛАЗ рассчитана на питание от источника постоянного тока напряжением 5 В. Поэтому при желании из схемы можно исключить блок стабилизатора напряжения и использовать качестве источника питания одну батарейку типа 3336Л или аналогичную ей, что позволяет собрать компактную конструкцию. Однако разрядка этой батарейки очень быстро отразится на функциональных возможностях данного металлодетектора. Именно поэтому необходим блок питания, обеспечивающий формирование стабильного напряжения 5 В.
Следует признать, что в качестве источника питания автор использовал четыре большие круглые батарейки импортного производства, соединенные последовательно. При этом напряжение 5 В формировалось интегральным стабилизатором типа 7805.
Плата с расположенными на ней элементами и источник питания размещаются в любом подходящем пластмассовом или деревянном корпусе. На крышке корпуса устанавливаются переменный конденсатор С2, выключатель S1, а также разъемы для подключения поисковой катушки L2 и головных телефонов BF1 (эти разъемы и выключатель S1 на принципиальной схеме не указаны).
Как и при регулировке других металлоискателей, данный прибор следует настраивать в условиях, когда металлические предметы удалены от поисковой катушки L2 на расстояние не менее одного метра.
Сначала
После восстановления всех соединений металлоискатель готов к работе.
Проведение поисковых работ с помощью рассмотренного металлодетектора не имеет каких-либо особенностей. При практическом использовании прибора следует переменным конденсатором С2 поддерживать необходимую частоту сигнала биений, которая изменяется при разряде батареи, изменении температуры окружающей среды или девиации магнитных свойств грунта.
Если в процессе работы частота сигнала в головных телефонах изменится, то это свидетельствует о наличии в зоне действия поисковой катушки L2 какого-либо металлического предмета. При приближении к некоторым металлам частота сигнала биений будет увеличиваться, а при приближении к другим – уменьшаться. По изменению тона сигнала биений, имея определенный опыт, можно легко определить, из какого металла, магнитного или немагнитного, изготовлен обнаруженный предмет.
3.2. Простой металлоискатель на микросхеме К176ЛЕ5
Как уже указывалось ранее, среди начинающих радиолюбителей большой популярностью пользуются схемы металлодетекторов, которые работают по принципу анализа частоты сигнала биений, возникающего при смешивании двух близких по частоте сигналов (принцип BFO). Такие приборы просты в изготовлении и налаживании, о чем можно судить, ознакомившись со следующей конструкцией.
Как и в металлодетекторе, рассмотренном в предыдущем разделе, данный прибор собран всего на одной микросхеме (рис. 3.2). Однако отличия заключаются не только в другом типе используемой микросхемы, но и в схемотехнике опорного и измерительного генераторов. Несколько иное построение схемы позволило обойтись без конденсатора переменной емкости, а также использовать всего одну катушку индуктивности.

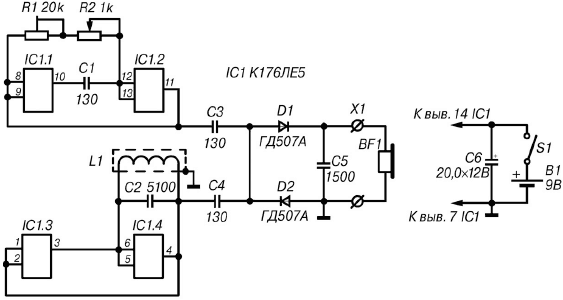

Рис. 3.2. Принципиальная схема металлоискателя на микросхеме К176ЛЕ5
Основу прибора составляют измерительный и опорный генераторы, детектор колебаний ВЧ и схема индикации.
Как и в упомянутой конструкции, в рассматриваемом приборе использованы два простых генератора, выполненные на элементах микросхемы IC1. При этом первый генератор, который является опорным, собран на элементах IC1.1 и IC1.2, а второй, измерительный или перестраиваемый генератор выполнен на элементах IC1.3 и IC1.4.
Рабочая частота опорного генератора зависит от суммарного сопротивления резисторов R1 и R2, а также от емкости конденсатора С1. Подстроечным резистором R1 обеспечивается грубое, а переменным резистором R2 – плавное изменение частоты генератора. Частота измерительного генератора зависит от емкости конденсатора С2 и индуктивности катушки L1, которая является поисковой.
