МиГ-21. Особенности модификаций и детали конструкции. Часть 1
Шрифт:

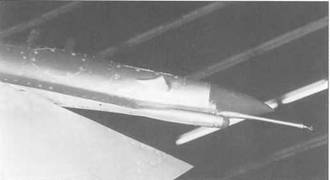

На законцовке киля МиГ-21 Ф-13 монтировался антистатик. Он использовался для сбрасывания статического электричества во время полети.
Отсек правого основного шасси. На МиГ-21 Ф-13 использовалась оригинальная конструкция уборки шасси, которая была изменена на других МиГах. Связано это прежде всего с различной конструкцией правой и левой стойки шасси.
Ниша для уборки левой стойки шасси. Хорошо видны различия с правой, в частности баклажка
Ниша для уборки правой стойки шасси на МиГ-21Ф-13. Видны элементы гидравлической системы.
Для уборки и выпуска шасси использовалась гидравлика. Кроме того, для экстренных случаев отказа гидравлики предусматривалась пневматика.

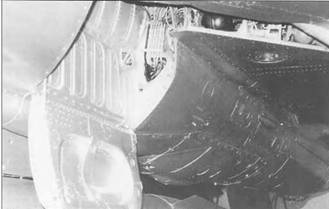

Ниша уборки основной стойки левого шасси. Видны многочисленные трубки пневматической и гидравлической систем, а также кабели электрической. На этом болгарском самолете внутренние поверхности окрашены в светло голубой Pale Blue (FS25550).
На основном шасси на МиГ-1Ф-13 стояло КТ-27 (колесо тормозное). Размер шины был 660 мм в диаметре и 200 мм в ширину. Тормоза стояли пневматические. Такой тип использовался только на МиГ-21Ф и МиГ-21Ф-13.

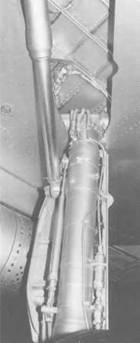

При уборке и выпуске основного шасси стойка поворачивалась на 87°. За это отвечала специальная механическая система, получившая название «параллелограмм». Кроме того, на каждой стойке монтировалась анти-опрокидывающаяся система УЛ-24.
Установка механизма «параллелограмм» на КТ-27. Главной задачей была синхронизация уборки и выпуска стойки.
Посадочный фонарь ХС-39 монтировался практически посредине основной стойки.
Датчик анти-опрокидывающейся системы УА-24, которая блокировала шасси при стоянке. Па фото этого болгарского МиГ- 21Ф-13 это видно очень хорошо.
Посадка МиГ-21Ф-13 («черный 114») ВВС Чехословакии. Тормозной парашют площадью в 16 м^2 крепился в трех точках и складывался в контейнер ПТ-21 в хвостовой части. Интересно, что этот номер после списания этого самолета использовался на МиГ-21 следующих модификаций.

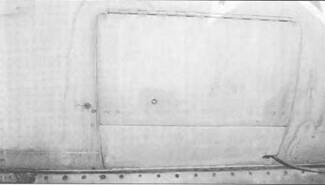

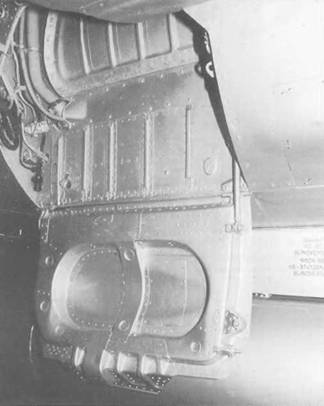

Двухсекционная панель в задней левой части фюзеляжа служила для укладывания парашюта в контейнер ПТ-21. Как отмечали техники, эта процедура была не из легких.
На этом снимке хорошо видно что при подвешенном топливном баке центральный воздушный тормоз не использовался. Потому как находился сразу

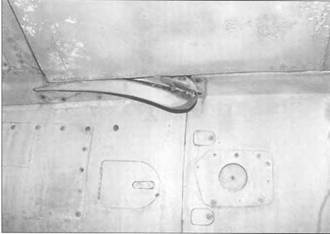

Система крепления тормозного парашюта на МиГ-21Ф-13. Очень часто при посадке пилот терял этот крюк.

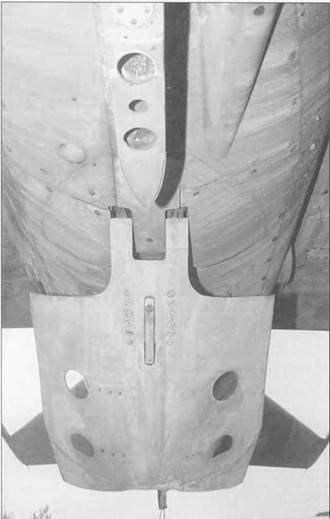

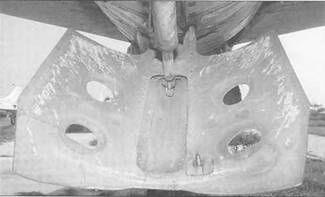

Центральный тормозной щиток площадью в 0.47 м^2 в открытом состоянии. В целом он опускался ни 40° по отношению к фюзеляжу. Четыре отверстия обеспечивали циркуляцию воздуха и снимали избыточное давление.

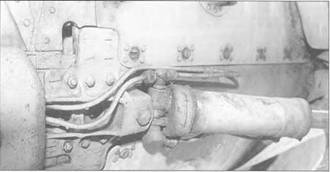

За выпуск центрального воздушного щитка отвечал гидравлический подъемник НР-34М-1 Т. Причем такая же система была на всех трех тормозных щитках.

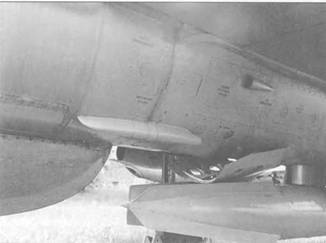

Подвеска топливного бака на 490 литров на восточногерманском МиГ-21Ф-13. Ввиду невозможности использовать центральный щиток, использовали два фюзеляжных.
Па этом болгарском МиГ-21 Ф-13 контейнер укладки парашюта расположен слева.
Правая сторона МиГ-21 Ф-13 представляла собой зеркальное отражение левой. Небольшая фибростеклянная панель закрывали расположение приемника радио МРП-56П. Приемник располагался только на правой стороне фюзеляжа.
На этой фотографии восточногерманского МиГа хорошо видно расположение индикатора положения относительно земли ГИК- 1. Основой прибора была гониометр, который вырабатывал электричество, которое во взаимодействии с магнитным полем земли и показывало положение самолета относительно земли. Самолеты МиГ-12Ф-12 поставлялись без этого прибора.
Система воздушного охлаждения двигателя Р-11Ф-300. Кроме того, сюда же отводились использованные газы при форсаже.
Законцовка киля МиГ-21Ф-13 была темно-зеленой. Тут располагалась антенна СОД-57 М. Блистер перед системой СОД-5 7М монтировался только на экспортных МиГах, на которых не была системы «Сирена» 2.

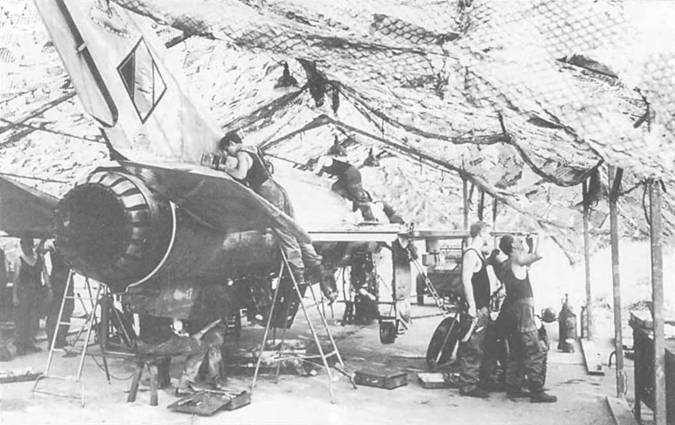

Обслуживание восточногерманского МиГ-21Ф-13 под камуфляжной сеткой. Как было принято в странах Варшавского договора немецкие летчики постоянно отрабатывали базирование истребителей на полевых площадках. Два механика работают с гидравлическим домкратом.
Степень открытия камеры Р-11Ф-300 контролировалось электрически управляемой гидравлической системой. Три крепления находились на позиции 2,6 и 10 часов. Три форсунки подавали топливо во время включения форсажного режима. Двигатель запускался с генератора ГСР-СТ-1200-ВТ-21.
Задняя часть двигателя Р-11Ф-300 была сделана из титана в отличии от алюминиевого корпуса самолета.
