МиГ-21. Особенности модификаций и детали конструкции. Часть 1
Шрифт:

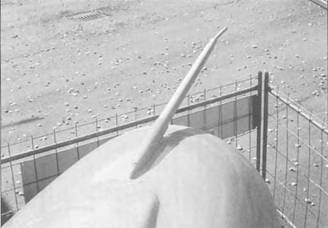

Расположение ПВД-7 на МиГ-21ПФМ. Хорошо видно, что она расположена посредине фюзеляжа, в то время как на МиГах поздних модификаций она была смешена вправо.

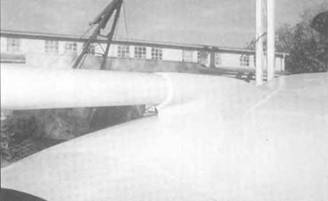

На МиГ-21ПФМ трубка ПВД-7 была перенесена на верх фюзеляжа. На этом же месте на МиГ-21ПФ монтировалась ПВД-5.

В

носу располагалась 4 л емкость с чистым спиртом, который предназначался дли исключения замерзания основных приборов.

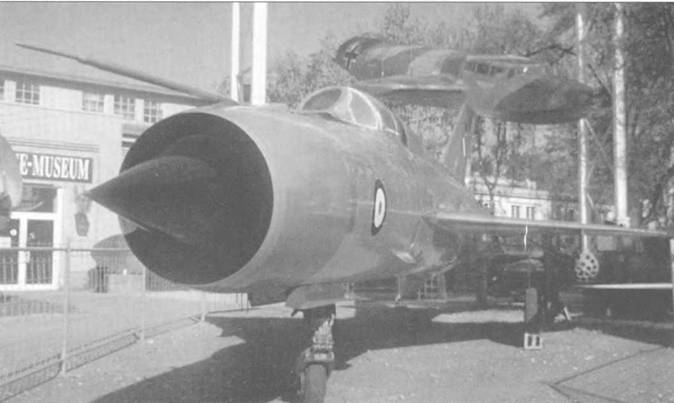

Восточногерманский МиГ-21ПФМ («красный 738») ныне экспонируется в экспозиции Технического музея в Шпейере, Германия. Самолет окрашен в цвета индийских ВВС, хотя МиГ-21ПФМ никогда не состоял па вооружении индусов. Этот музей крупнейший в Европе по количеству самолетов, поездов, автомобилей. В частности за МиГом хорошо виден «Дорнье» Do 24 времен Второй Мировой войны.

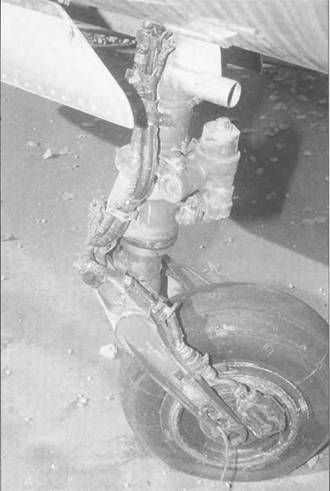

МиГ-21ПФМ стал первым вариантом, на котором стояло носовое колесо КТ-102. Оно было модернизировано с учетом опыта эксплуатации машин ранних модификаций. Сразу за ним находился температурный датчик РП-21МА «Сапфир».

Температурный датчик РП-21МА, смонтированный слева от носовой стойки па МиГ-21ПФ и большинстве МиГ-12ПФМ. На последних сериях МиГ-21ПФМ он был перенесен.

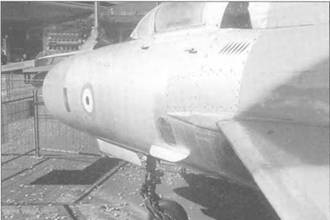

Вспомогательный датчик давления ТП-156М монтировался только по правой стороне. Он находился возле большого люка, который открывал доступ к различной аппаратуре, в том числе ЛАС-1«Лазурь»4, радио Р-802В, системы СРО-2 М «Хром-Никель».

Все МиГи второго поколения располагали вспомогательным датчиком давления ТП-156М. Его функции были аналогичны функциям трубки Пито – передавать данные для приборов внутри кабины. На МиГ-21МХМФ и МиГ-21 бис использовалась более длинная трубка Пито.

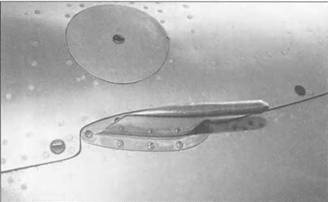

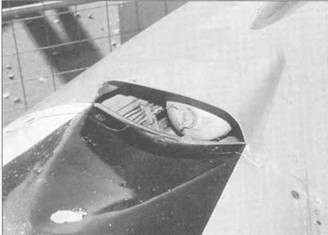

Рукоятка ручного открытия фонаря на левой стороне МиГ- 21ПФМ. На правой ее не было.

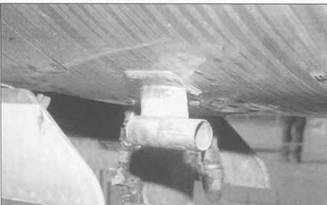

Трубка Вентури располагалась только с левой стороны и работала в взаимодействии с системой регуляции давления внутри кабины АД-6Е. МиГ-21ПФМ был единственным вариантом, где стояла такая трубка.

Кабина МиГ-21ПФМ была идентична МиГ-21ПФ. В центре располагался экран РП-21МА «Сапфир». Все кожаные элементы кабины имели цвет приблизительно Canopy Seal Brown (FS20257).

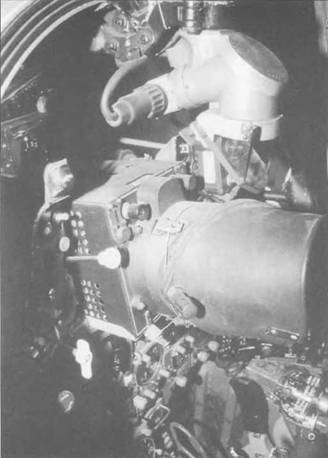

Экран РЛС РП-21МА «Сапфир», который располагался в центре приборной доски МиГ-21ПФМ. Во время дневных вылетов летчик пользовался тубой для того чтобы лучше рассмотреть метки на экране РЛС. Рядом смонтирован прицел АСП-ПФ-21.

Система

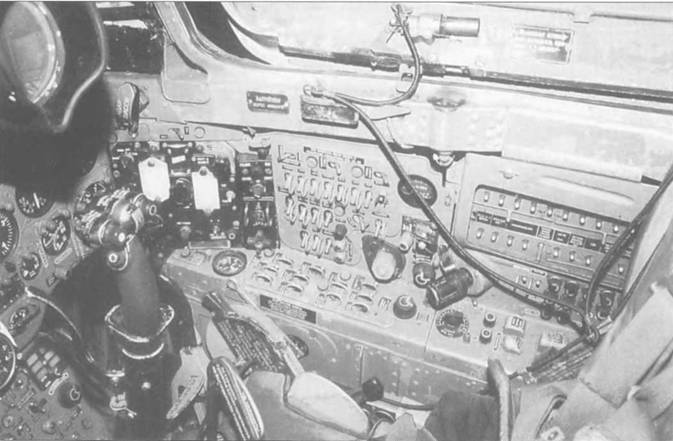

управления РП-21МА располагалась па правой консоли МиГ-21ПФМ. Черпая панель впереди – это система управления АРК-10.

Два задних зеркала па фонаре МиГ-21ПФМ. Этих зеркал не было на ранних МиГах. На данном самолете также смонтировано зеркало заднего вида ТС-27АМШ. Кроме того, это ранний вариант МиГ-21ПМФ, так как на самолете стоит катапультное кресло КМ-1.

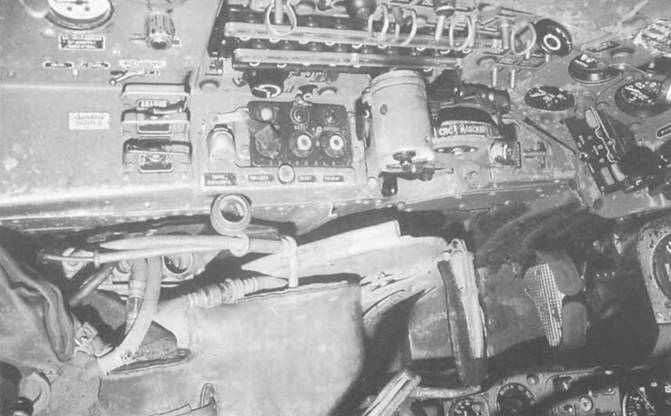

Рукоятка управления двигателем Р-11Ф2С-300 находилась на левой консоли. Тут же располагались ручки управления радиостанции Р-802В. Тут же также находилось управление ЛAC-1 и системой управления давлением МК-16.

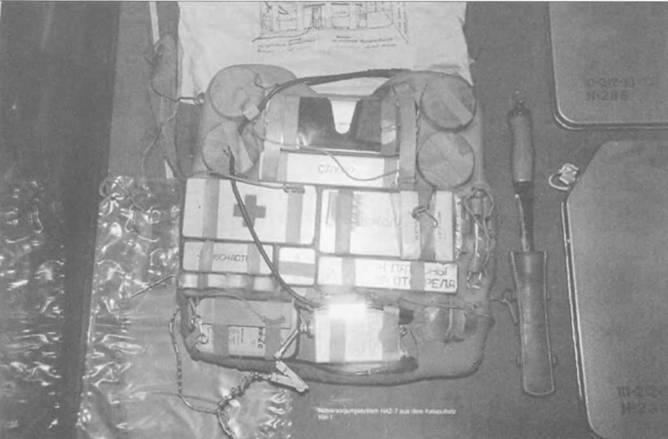

Комплект для выживания НАЗ-7, который находился в катапультном кресле КМ-1. В его состав входил нож, рацион на три дня и другие полезные вещи. Кроме того, тут же находился передатчик Р-855УМ.

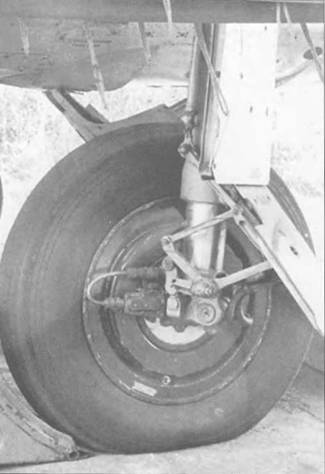

Фотография крупным планом КТ-92 на восточногерманском МиГ-21ПФМ («красный 841» 1 серийный 5113). Обычно покрышки менялись после 30 посадок.

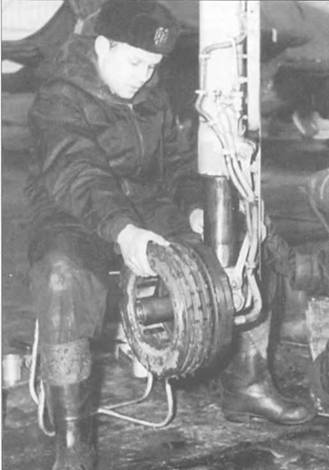

Польские техники меняют покрышку на основной стойке КТ- 92. Сама покрышка лежит рядом. Видны кабели пневматической и электрической систем.

УР ближнего боя Р-ЗС (по НАТОвской терминологии АА-2 Atoll) на АПУ-13. На левой стороне ракеты черным написан ее серийный номер – Р-А30103-310А-СБ05. Р-ЗС представлял собой нелицензионную копию американской AIM-9 Sidewinder. Ее длина составляла 2838 мм, диаметр 127 мм, масса – 73.5 кг (из них БЧ -9.5 кг).

Ракета Р-ЗС, подвешенная под правый пилон польского МиГ-21ПФМ. Серийный номер написан на фюзеляже ракеты и на килях. После запуска ракета развивала скорость в 2.5 Маха и поражала цель на расстоянии 12 км.

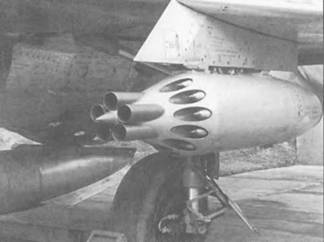

Блок НАР УБ-16-57У, подвешенный на пилон БДЗ-60-21Д. Под каждым крылом МиГ-21ПФМ было под два таких пилона, под которые можно было подвесить до 500 кг. Причем на них нельзя было подвесить дополнительные топливные баки.

Подвеска УБ-16-57У на восточногерманском МиГ-21ПФМ, выставленном в Музее Техники в Шпеере. Этот блок отличался от УБ-16, который применялся на МиГ-21Ф-13. В блок УБ- 16-57У использовались НАР С-5. На блоке красным написана инструкция на русском.

На этом МиГ-21ПФМ под фюзеляжем подвешен пушечный контейнер ГП-9. В контейнере находилась сдвоенная 23-мм пушка ГШ-23 с боекомплектом в 200 снарядов. Сама пушка весила 50.5 кг и имела длину в 1537мм.
