Системы автоматизированного проектирования (САПР)

Архитектурные чертежи и промышленные модели традиционно представлялись двумерными проекциями различных видов, например, виды сверху, спереди и сбоку и перспективный вид. Такие чертежи использовались инженерами для изображения своих идей и, в частности, для показа другим. Компьютеры произвели настоящую революцию в мире дизайна.

< image l:href="#"/>

Сегодня системы автоматизированного проектирования

являются основным инструментом для рисования проекций. Однако прежде чем сесть за работу над проектом, инженеру необходимо запрограммировать оборудование так, чтобы оно понимало, что от него требуется. Вычислительная геометрия предоставляет математический аппарат, с помощью которого системы автоматизированного проектирования могут создавать чертежи.

Во-первых, программа использует набор геометрических фигур: прямые и ломаные линии, многоугольники, окружности, эллипсы и кривые Безье.

Кривые Безье были разработаны в 1962 г. для изображения кривых в технических чертежах. Пьер Безье (1910–1999), инженер компании «Рено», описал кривые этого вида в математических терминах. Они первоначально использовались для проектирования самолетов и автомобилей, но позже стали одним из элементов систем автоматизированного проектирования. Компьютерный язык PostScript (Постскрипт), используемый высококачественными принтерами, также основан на кривых Безье. Различные графические редакторы используют термин «безье» для названия некоторых из своих функций. Эти программы просты в использовании и уже давно стали стандартом в графическом дизайне. Все они основаны на векторных изображениях.

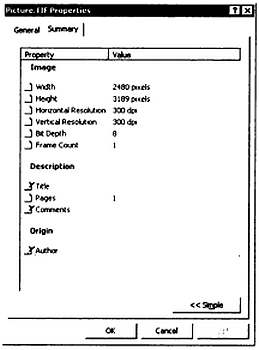

В мире систем автоматизированного проектирования растровые изображения считаются примитивным форматом, по крайней мере, с концептуальной точки зрения, поскольку они хранят информацию в пикселях и поэтому не столь гибки, как векторные изображения. Программы систем автоматизированного проектирования, которые генерируют векторную графику, позволяющую вращать, перемещать, увеличивать и изменять наклон отдельных деталей изображения, применяют точные преобразования и отдельные основные компоненты, чтобы показать полностью готовое изделие на экране.

* * *

КРИВЫЕ БЕЗЬЕ

Определять формы геометрически не так уж сложно. Точки на плоскости можно задать их координатами. Например, точка А имеет координаты (х₁, у₁), а точка В — (х₂, у₂). Это все, что нам нужно знать, чтобы провести прямую линию между ними. Квадратичные кривые Безье являются кривыми второго порядка и задаются тремя опорными точками. Например, шрифты типа True Туре состоят из кривых на основе квадратичных кривых Безье. Существуют также кубические кривые Безье и другие кривые, более высоких порядков.

* * *

Векторная графика идеальна, если изображение по каким-либо причинам необходимо увеличить. Как мы видели, векторные изображения можно увеличивать без ограничений.

С другой стороны, векторная графика не подходит для кодирования фотографий или видео. Практически все цифровые камеры сохраняют изображения в растровом формате. Почему? Одной из причин является то, что данные, описывающие векторную графику, должны пройти довольно сложную обработку, прежде чем они создадут окончательное изображение. Процессор должен быть достаточно мощным, чтобы выполнить необходимые расчеты и сделать это быстро. Если объем данных велик, вывод даже небольшого изображения на экран камеры может занять довольно много времени. Тем не менее, существует несколько форматов, которые используют комбинации векторных и растровых изображений.

Помимо преимуществ и недостатков различных форматов, все данные, выводимые на экран или распечатываемые на принтере, нужно сначала переводить в пиксели — основные строительные элементы современных изображений.

Дистанционное зондирование: географические информационные системы

Дистанционное зондирование — относительно

новое направление, появившееся в середине XX века. В качестве исследовательского инструмента используются спутниковые снимки. Одним из самых известных искусственных спутников на орбите Земли является Meteosat. Это отличный пример того, как спутниковые изображения применяются для практических целей. Этот спутник используется для составления прогнозов погоды в Европе и Северной Африке. Он является одним из пяти метеорологических спутников, находящихся над экватором и передающих примерно каждые полчаса информацию о состоянии атмосферы. Другими спутниками являются два спутника GOES, передающие информацию для Америки, спутник Insat — для Индии и GMS — для Японии. Они передают фотографии атмосферы, которые можно видеть каждый день на экранах телевизоров по всему миру. Но существует много других спутников, наблюдающих за Землей, которые используются не только в метеорологических целях, но и для нужд картографии, и для изучения природных ресурсов.

Спутники — это огромные цифровые фотокамеры, вращающиеся вокруг Земли на постоянной орбите и делающие снимки поверхности, которые затем пересылаются на компьютеры.

* * *

ИНТЕРПРЕТАЦИЯ СПУТНИКОВЫХ ФОТОГРАФИЙ

Метеорологические спутники передают три вида изображений: инфракрасные, в видимом свете и изображения паров воды.

Инфракрасные фотографии иногда показывают по телевизору. На них изображены теплые объекты в более темных цветах, а холодные — в более светлых. Таким образом, безоблачные регионы, как правило, темнее, хотя так же могут выглядеть очень низкие облака и туман. Высокие облака очень холодные.

На фотографиях в видимом свете безоблачные океаны и суша выглядят темнее, в то время как облака и снег — светлее. Густые облака в большей степени отражают свет и выглядят ярче, чем тонкие облака. Однако на этих изображениях трудно отличить высокие и низкие облака, поэтому также используются инфракрасные фотографии. А ночью ка¬меры видимого света практически бесполезны, и снова используются инфракрасные фотографии.

Изображения паров воды показывают, сколько водяного пара находится в атмосфере. Они очень полезны для определения области, где может пойти дождь. Темные цвета соответствуют сухому воздуху, в то время как яркие белые области показывают, что воздух там более влажный.

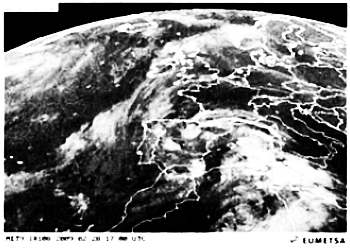

Инфракрасная фотография Западной Европы со спутника Meteosat.

То же изображение с камеры видимого света…

…и с камеры, передающей изображения паров воды в атмосфере.

* * *

Датчики, используемые спутниками, очень похожи на обычные цифровые камеры, хотя, конечно, несравненно более эффективны.

Кроме мощности, есть еще одно важное функциональное различие между датчиками на спутниках и обычными фотокамерами: датчики спутников фотографируют на определенной длине волны света в диапазоне от инфракрасного до ультрафиолетового излучения и сохраняют фотографии в виде цифровых изображений. Существуют также датчики, которые фиксируют только невидимый человеческому глазу инфракрасный свет.

Инфракрасные датчики могут определять попадающие в поле действия излучения вещества, такие как дым. В фильмах этот эффект часто показывается как луч цветного света. Спутники оснащены инфракрасными датчиками, которые работают на определенных частотах, и с их помощью можно увидеть мир таким, как он выглядит в других длинах волн, то есть в других «цветах».
