4.11. Упражнение 11. Расщепление модели
Перед выполнением упражнения 11 внимательно прочитайте подраздел 1.2.7.
1.Перейдите на диаграмму АО и щелкните правой кнопкой мыщи по работе "Отгрузка и получение". В контекстном меню выберите Split Model.
В появившемся диалоге Split Option установите опцию Enable Merge /Overwrite Option, внесите имя новой модели - "Отгрузка и получение"
Обратите внимание, что у работы "Отгрузка и получение" появилась стрелка вызова. BPwin создал также новую модель "Отгрузка и получение".
2.Внесите свойства новой модели:
Time Frame: AS-IS;
Purpose: Документировать работу "Отгрузка и получение";
Viewpoint: Начальник отдела;
Definition: Модель создается для иллюстрации возможностей BPwin по расщеплению и слиянию моделей
Scope: Работы по получению комплектующих и отправке готовой продукции.
3.Декомпозируйте контекстную работу на 3 работы (табл. 4.11.1).

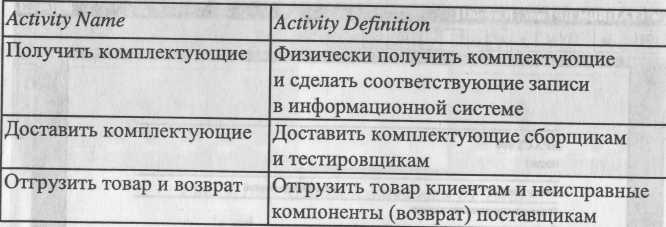

Таблица 4.11.1. Декомпозиция работы "Отгрузка и получение"
Свяжите граничные стрелки, как показано на рис. 4.11.1.
Рис. 4.11.1. Внутренние стрелки на декомпозиции работы "Отгрузка и получение"
5. Внесите следующие внутренние и граничные стрелки (табл. 4.11.2).

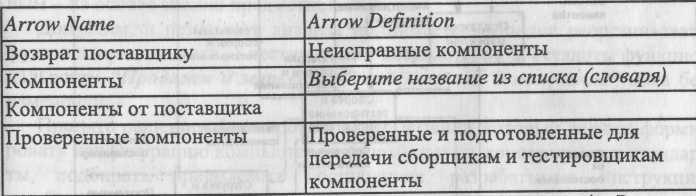

Таблица 4.11.2. Внутренние и граничные стрелки на декомпозиции работы "Отгрузка и получение"
6. Туннелируйте граничные стрелки (Resolve Border Arrow). Результат выполнения упражнения показан на рис. 4.11.2.

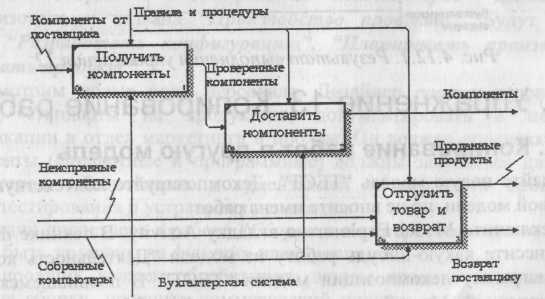

Рис. 4.11.2. Результат выполнения упражнения 11
4.12. Упражнение 12. Слияние расщепленной модели с исходной моделью
1.Перейдите в модель "Деятельность компании". На диаграмме АО щелкните правой кнопкой мыши по работе "Отгрузка и получение".
В контекстном меню выберите Merge Model. В появившемся диалоге Merge Model установите опцию Cut/Paste entire dictionaries и щелкните по ОК.
Обратите внимание,
Появились новые стрелки с квадратными скобками. Туннелируйте эти стрелки (Resolve Border Arrow).
2.На диаграмме АО туннелируйте и свяжите стрелки согласно рис. 4.12.1.
Рис. 4.12.1. Результат выполнения упражнения 12
4.13. Упражнение 13. Копирование работ
4.13.1. Копирование работ в другую модель
Создайте новую модель "ТЕСТ". Декомпозируйте контекстную работу в новой модели, но не вносите имена работ.
Переключите Model Explorer во вкладку Activity. В технике drag&drop перенесите какую-нибудь работу из модели "Деятельность компании" на диаграмму декомпозиции модели "ТЕСТ". В появившемся диалоге Continue with Merge? установите опцию Paste/Merge entire dictionaries и щелкните по ОК. В результате работа из модели "Деятельность компании" копируется на новую диаграмму модели "ТЕСТ".
4.13.2. Перемещение работ в той же самой модели
Щелкните по работе в модели "ТЕСТ" и переместите работу на место неназванной работы на другой диаграмме. В появившемся диалоге Continue with Merge? щелкните по ОК. В результате работа переносится из одной диаграммы на другую.
4.14. Упражнение 14. Создание модели ТО-ВЕ (реинжиниринг бизнес-процессов)
Модель ТО-ВЕ создается на основе анализа модели AS-IS. Анализ может проводиться как по формальным признакам (отсутствие выходов или управлений у работ, отсутствие обратных связей и т. д.), так и по неформальным - на основе знаний предметной области.
Допустим, в результате анализа принимается решение реорганизовать функции производства и тестирования компьютеров и оставить функциональности "Продажи и маркетинг" и "Отгрузка и получение" пока без изменений.
Принято решение сформировать отдел дизайна, который должен формировать конфигурацию компьютеров, разрабатывать корпоративные стандарты, подбирать приемлемых поставщиков, разрабатывать инструкции по сборке, процедуры тестирования и устранения неполадок для всего производственного отдела.
Работа "Сборка и тестирование компьютеров" должна быть реорганизована и названа "Производство продукта". Будут созданы работы "Разработать конфигурацию", "Планировать производство" и "Собрать продукт".
