Рассмотрим новые роли персонала. Дизайнер должен разрабатывать систему, стандарты на продукцию, документировать и передавать спецификации в отдел маркетинга и продаж. Он должен определять, какие компоненты (аппаратные и программные) должны закупаться для сборки компьютеров, обеспечивать документацией и управлять процедурами сборки, тестирования и устранения неполадок.
Функции диспетчера в работе "Сборка и тестирование компьютеров" должны быть заменены на функции планировщика.
Планировщик должен обрабатывать заказы клиентов и генерировать заказы на сборку, получить
Диспетчер должен составлять расписание производства на основании заказов на сборку, полученных в результате работы "Планировать производство", получать копии заказов клиентов и отвечать за упаковку и комплектацию заказанных" компьютеров, передаваемых в работу "Отгрузка и получение".
4.14.1. Расщепление и модификация модели
1.Измените свойства модели "Деятельность компании":
Model Name: Предлагаемая модель компании;
" Time Frame: TO-BE;
Purpose: Документировать предлагаемые изменения бизнес-процессов компании.
Переименуйте работу "Сборка и тестирование компьютеров"в "Производство продукта". Расщепите эту работу в модель с тем же названием.
Модифицируйте отщепленную модель. Переместите работу "Тестирование компьютеров" с диаграммы АО "Производство продукта" на диаграмму А2.1 "Сборка настольных компьютеров".
Переименуйте работу "Сборка настольных компьютеров" на диаграмме АО в "Сборку продукта".
Удалите работу "Сборка ноутбуков".
Переименуйте стрелку "Заказы на настольные компьютеры" в "Заказы на изготовление".
Переименуйте "Отслеживание расписания и управление сборкой и тестированием" в "Планирование производства".
Создайте работу "Разработать конфигурацию".
Создайте ветвь стрелки "Персонал производственного отдела", назовите ее "Дизайнер" и направьте как механизм к работе "Разработать конфигурацию".
Создайте стрелку "Стандарты на продукцию" и направьте ее от выхода "Разработать конфигурацию" к границе диаграммы. Туннелируйте эту стрелку (Resolve Border Arrow). Создайте ветвь этой стрелки, идущую к управлению работы "Планирование производства" и назовите ее "Списком необходимых компонентов ".
Удалите стрелку "Правила сборки и тестирования". Создайте ветвь стрелки "Стандарты на продукцию", идущую к управлению работы "Сборка продукта" и назовите ее "Правилами сборки и тестирования".
Переименуйте стрелку "Диспетчер" в "Планировщика производства".
Добавьте стрелку "Прогноз продаж" как граничную управляющую к
Добавьте стрелку "Информация от поставщика" как граничную управляющую к работе "Планирование производства".
Добавьте стрелку "Заказ поставщику" как граничную стрелку выхода от работы "Планирование производства".
Туннелируйте эти стрелки (Resolve Border Arrow).
На диаграмме А-0 туннелируйте стрелку (Resolve Border Arrow) "Собранные компьютеры" и свяжите ее на диаграмме АО с выходом работы "Сборка продукта".
Результат выполнения первой части упражнения 14 приведен на рис. 4.14.1 и 4.14.2.

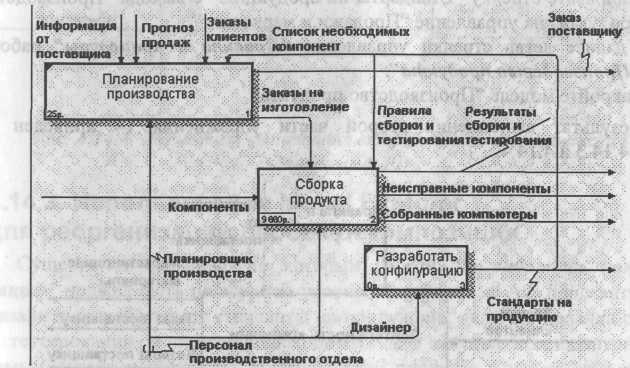

Рис. 4.14.1. Результат выполнения первой части упражнения 14 -диаграмма АО

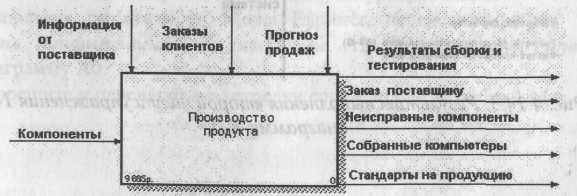

Рис. 4.14.2. Результат выполнения первой части упражнения 14 —
диаграмма А-0
4.14.2. Слияние модели
1.Перейдите к работе "Производство продукта" в модели "Деятельность компании". Щелкните правой кнопкой мыши по работе. В контекстном меню выберите Merge Model. В появившемся диалоге Merge Model установите опцию Cut/Paste entire dictionaries, опцию Overwrite existing fields и щелкните по ОК.
Модели должны слиться.
На диаграмме АО туннелируйте стрелки (Resolve Border Arrow,) "Информация от поставщика" и "Заказ поставщику".
Направьте стрелку "Прогноз продаж" с выхода "Продажи и маркетинг" на управление "Производство продукта".
Направьте стрелку "Стандарты на продукцию" с выхода "Производство продукта" на управление "Продажи и маркетинг".
Удалите ветвь стрелки управления "Правила и процедуры" работы "Производство продукта".
Закройте модель "Производство продукта".
Результат выполнения второй части упражнения 14 приведен на рис. 4.14.3 и 4.14.4.
Рис. 4.14.3. Результат выполнения второй части упражнения 14-
