Также широко применяют приточные решетки различных конструкций, плафоны и диффузоры потолочного исполнения, способные работать как приточные и вытяжные устройства.
В помещениях небольшой высоты (до 5 м) воздухораспределение может осуществляться через перфорированные панели, вмонтированные в потолок. В этом случае достигается нормативная подвижность воздуха в рабочей зоне при большой кратности воздухообмена. Отверстия перфорации делаются диаметром от 2 до 10 мм, площадь живого сечения панели не превышает 10 % от ее полной площади.
В воздухораспределителях-светильниках воздух выпускается (удаляется) через люминесцентные лампы, вмонтированные в конструкцию подвесного потолка. Такое решение в случае

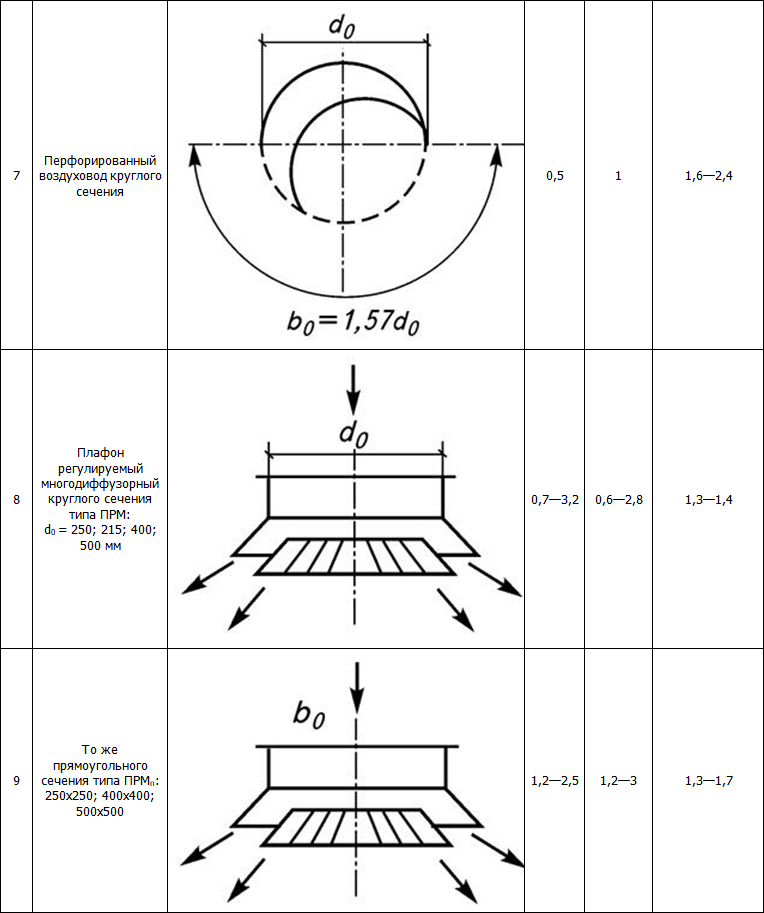

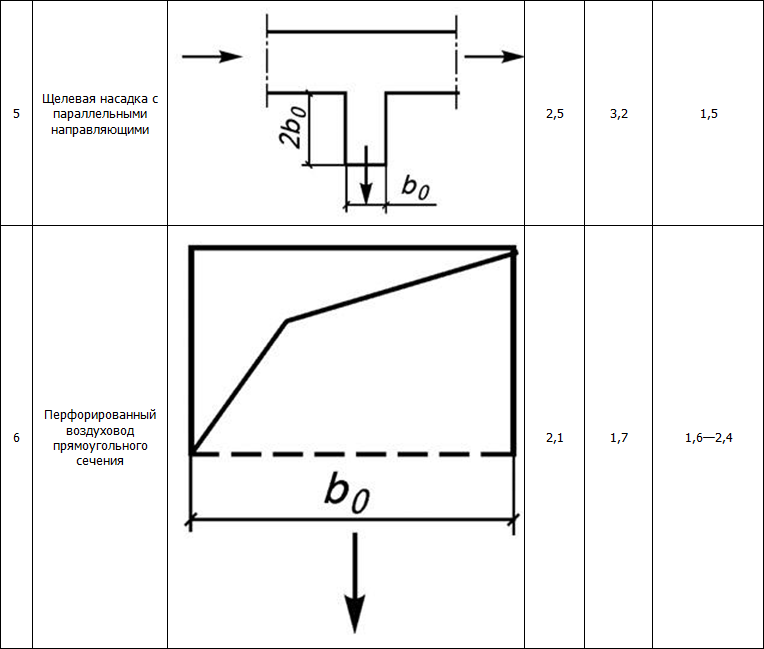

Достаточно удовлетворительное воздухораспределение может быть достигнуто применением перфорированных воздуховодов. Отверстия в воздуховоде переменного по длине сечения располагаются в нижней его части.
Местную вытяжную вентиляцию применяют, когда зоны выделения вредностей в помещении локализованы и можно не допустить их распространения по всему объему.
5.3. Устройства для регулировки вентиляционных систем
Клапаны обратные общего назначения (КО, КОП) предназначены для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (и наоборот) при присоединении последних к коллекторам. При установке клапанов в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Монтаж клапана в сети допускается при скоростях движения воздуха на горизонтальных участках V >= 5–6 м/с и на вертикальных V >= 4 м/с.
Клапаны лепестковые стальные (КЛ) в обычном исполнении предназначены для установки на нагнетательной стороне осевых вентиляторов с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения этих вентиляторов. Конструкция лепесткового клапана представляет собой корпус, в подшипниках которого на осях закреплены лопатки. Назначение подшипников – обеспечить свободное открывание клапана в условиях отрицательных наружных температур при периодической работе вентиляторов. При включенном вентиляторе под действием воздушного потока лопатки поддерживаются в открытом положении. После отключения вентилятора они возвращаются в исходную позицию и перекрывают сечение клапана. С целью уменьшения его ширины вместо перехода с круглого сечения вентилятора на прямоугольное сечение клапана предусмотрена переходная диафрагма. Минимальный динамический напор, при котором работает лепестковый клапан, составляет 30–40 Па.
Клапаны (заслонки) воздушные утепленные (КВУ и ЗВУ типа «П») предназначены для установки в системах приточной (вытяжной) вентиляции низкого давления для предотвращения проникновения наружного воздуха в приточные камеры и помещения при неработающем вентиляторе и регулирования количества воздуха, поступающего в систему. Заслонки могут быть как с электроподогревом (КВУ), так и без него (ЗВУ типа «П»).
Электронагреватели в клапанах служат только для разогревания створок в случае их обледенения, чтобы исключить поломку при открывании. Электронагреватели включают на 5–7 минут перед открыванием клапана.
Клапаны (заслонки) воздушные утепленные КВУ (ЗВУ) состоят из корпуса, двустенных поворотных лопаток с теплоизоляционными свойствами, привода и системы передачи движения от привода к лопаткам. В местах сопряжения лопаток ЗВУ установлено резиновое уплотнение. В качестве привода монтируется исполнительный механизм. Возможно изготовление ЗВУ с ручным приводом. Максимально допустимый перепад давления в закрытом положении 1225 Па (125 кгс/м2). Пропуск воздуха в закрытом положении при перепаде давления не более 5 %. Коэффициент сопротивления в открытом положении не более 0,2.
Заслонки выпускаются следующих типов:
– воздушные
– круглого сечения с электроприводом;
– прямоугольного сечения с электроприводом;
– круглого сечения с ручным приводом;
– прямоугольного сечения с ручным приводом.
Воздушные заслонки предназначены для регулирования количества воздуха и применяются в системах вентиляции, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1000 Па.
Вопросы к главе 5
1. С какой целью применяются воздухораспределительные устройства?
2. Назовите основные характеристики воздухораспределительных устройств.
3. Какие факторы учитываются при выборе типа воздухораспределительного устройства в помещении?
4. Каково значение динамического напора, необходимого для работы лепесткового обратного клапана?
5. Для чего нужен электроподогрев воздушных заслонок, в каких случаях он применяется?
Глава 6. Монтажный инструмент, приспособления и оснастка для механизации монтажных работ
Монтаж вентиляционных систем ведется бригадным методом. В состав комплексной бригады слесарей-вентиляционщиков, как правило, входят два-три человека со смежными специальностями электросварщика и газорезчика. Весь же ее численный состав обычно шесть-семь специалистов. Каждая бригада обеспечивается набором инструментов, что позволяет ей либо ее звеньям автономно выполнять практически весь объем работ по монтажу систем вентиляции.
Таблица 6.1

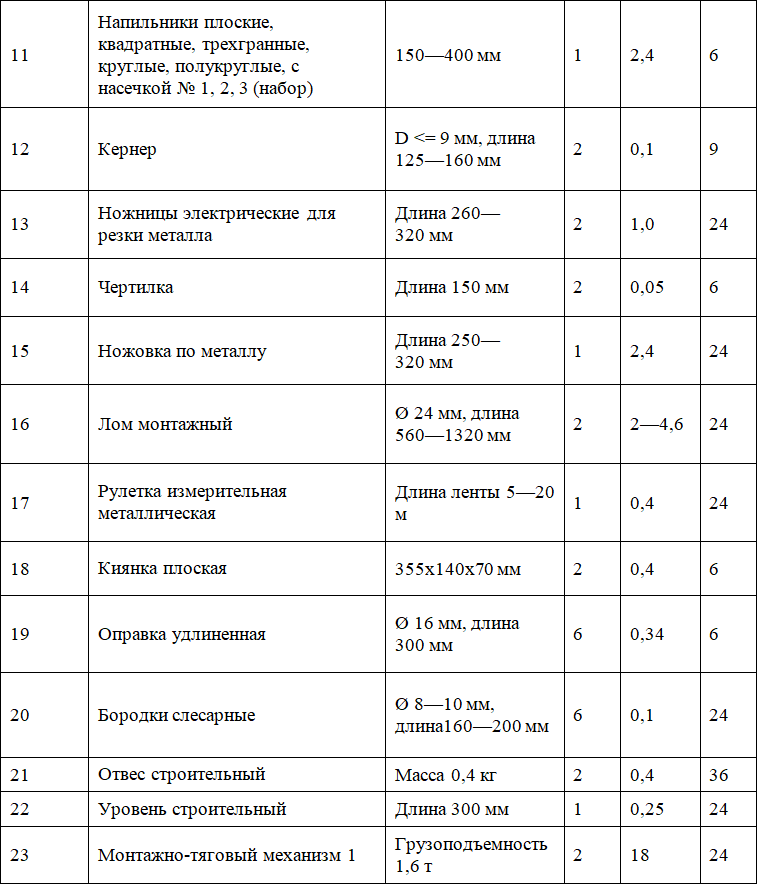

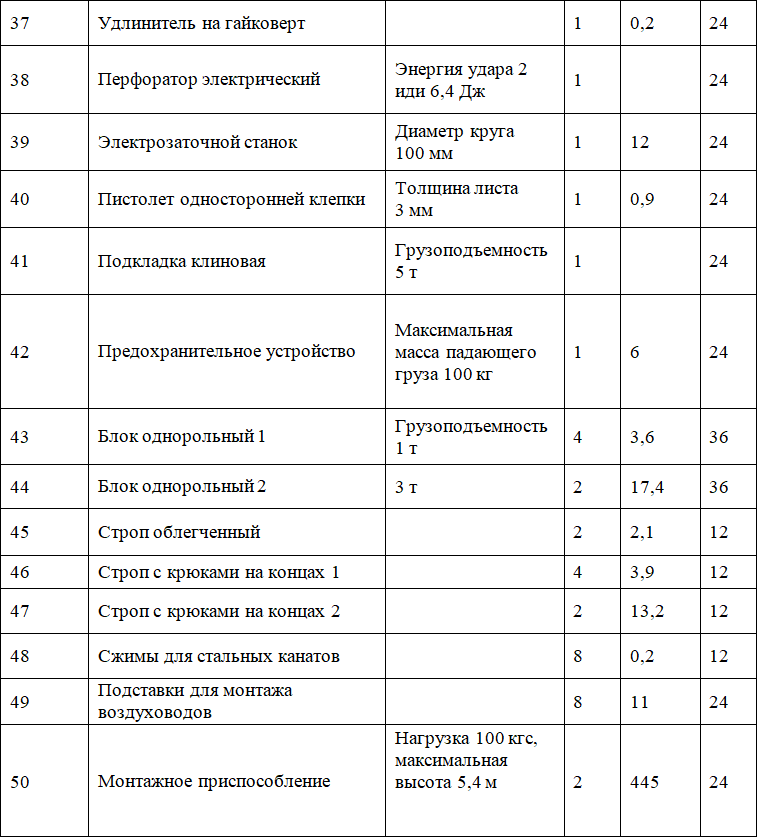

Основной набор инструментов
Таблица 6.2

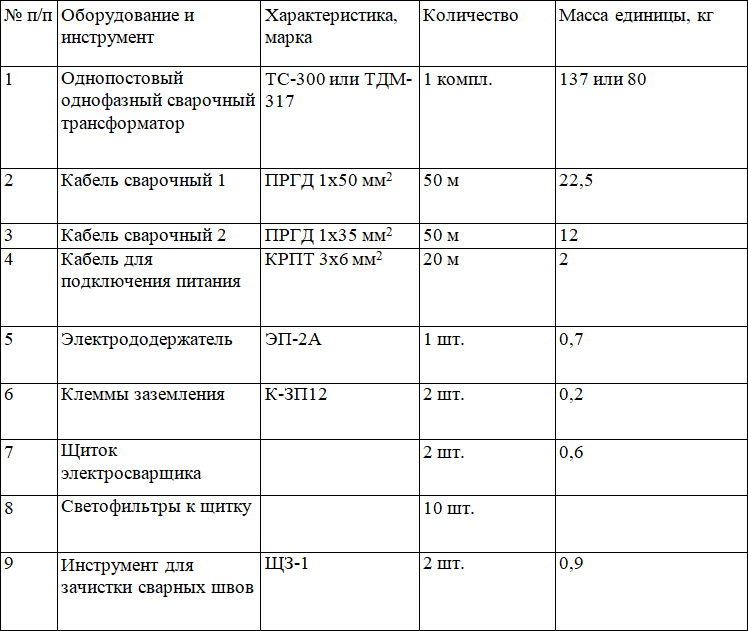

Рекомендуемый набор электросварочного оборудования и инструментов для бригады слесарей-вентиляционщиков
Таблица 6.3
Оборудование для газовой резки стальных конструкций
Таблица 6.4
Основные данные несамоходных инвентарных средств подмащивания и оснастки
Соединение торца короба с фланцем осуществляется с помощью ручного пресса TRUMPF TF 350–2. Крепежный элемент представляет собой пресс-заклепку, которая вырезается и формуется из материала заготовки за один рабочий ход пробойника (пуансона). Этот механический процесс соединения металлических листов известен как соединение смещением – верхний лист крепится к нижнему путем кинематического замыкания. Его главное преимущество перед традиционной точечной сваркой состоит в том, что не происходит повреждения поверхности вследствие нагрева, кроме того соединение встык является коррозионно-стойким.
