Обращаясь за примерами к живой природе, можно обнаружить, что подобные соединения, обладающие высокой самоорганизацией процессов (а вследствие этого практически полной безызносностью), уже давно существуют. Суставы живых организмов десятки лет действуют на принципах, к которым современная наука только приближается, создавая так называемые интеллектуальные самонастраивающиеся подвижные соединения.
Строение сустава живого существа и пары трения бронза-сталь в условиях ИП достаточно близки (рис. 64). В суставе также работают два мягких хряща, покрывающих костную ткань и разделенных полимерной, можно сказать «сервовитной», пленкой. В качестве смазывающей среды выступает синовиальная жидкость.
Рис. 64. Схема работы сустава живого существа: 1 – синовиальная жидкость; 2 – костная ткань; 3 – оболочка сустава; 4 – хрящ с полимерной пленкой
Явление ИП объясняет причину, по которой компрессоры холодильных установок десятилетиями работают в тяжелейших условиях пуска-останова без отказов и, следовательно, без ремонта, да и практически без какого-либо технического обслуживания: в них образуется определенная самоорганизующаяся система, которая регулирует процессы изнашивания и регенерации трущихся поверхностей.
Чтобы теоретически объяснить процесс восстановления трущихся соединений при их непрерывной и длительной эксплуатации, наиболее важен механизм образования сервовитной пленки.
Для образования сервовитных пленок в соединениях, не содержащих медных или других пластичных сплавов (цинка, олова, серебра, золота, палладия и др.), необходимые компоненты должны быть введены в смазочный материал или другие рабочие жидкости, например топливо, промывочные и охлаждающие жидкости.
Одним из главных факторов, указывающих на наличие одновременного протекания при трении трибокоординации и трибовосстановительного распада, который приводит к самоорганизации фрикционной системы (пары трения), является автоколебание концентрации медьсодержащих продуктов в смазочном материале, то есть наличие определенной эволюции процессов в зоне контакта трущихся поверхностей.
В природе существуют фундаментальные явления, процессы, механизмы (на нано-, микро– и макроуровнях), связанные с физикой, химией, энергетикой поверхностей материалов, веществ и частиц. Возник даже раздел нанотрибология, изучающий физико-химические процессы в пределах наноразмеров.
В результате исследований ученых трение теперь представляется не только как разрушительное явление природы – оно в определенных условиях может быть реализовано как самоорганизующийся созидательный процесс, позволяющий разработать новые, ранее неизвестные методы восстановления деталей и технического сервиса машин. К ним, в частности, относятся: технология финишной антифрикционной безабразивной обработки (ФАБО), методы ускоренной приработки (обкатки) деталей машин и оборудования, безразборное восстановление агрегатов и узлов техники при непрерывной работе и др.
На износостойкость трущихся поверхностей большое влияние оказывает их окончательная (финишная) механическая (абразивная) обработка, при которой уменьшается шероховатость (путем тонкого шлифования, плосковершинного хонингования, суперфиниширования, полирования и т. д.).
Конструкционные материалы, поверхности которых обладали бы одновременно высокими прочностными, антифрикционными и антикоррозионными свойствами, можно получить путем нанесения специальных наноструктурированных покрытий.
Для их нанесения или осаждения существуют различные технологии. В зависимости от комбинации «покрытие-подложка» и условий применения покрытия способы нанесения реализуются с помощью самых разнообразных установок.
В промышленности широко применяется метод фрикционного (с помощью трения) нанесения медьсодержащих покрытий – финишная антифрикционная безабразивная обработка. Покрытия толщиной от 50 до 500 нм из пластичных металлов наносятся в присутствии специальной технологической среды на трущиеся поверхности деталей: коренные и шатунные шейки коленчатого вала, гильзы цилиндров, реборды и поверхности качения вагонных колесных пар, различного вида штоки, пальцы, резьбовые соединения и т. д.
ФАБО используется в целях снижения интенсивности изнашивания, повышения задиростойкости трущихся поверхностей и интенсификации процессов образования защитных пленок в период приработки после изготовления или ремонта изделия. Впервые данный метод нанесения покрытий (фрикционное латунирование) был предложен Д. Н. Гаркуновым и В. Н. Лозовским.
Основные способы ФАБО условно делятся на две группы.
1. Фрикционно-механическое нанесение металлических покрытий инструментом из медьсодержащего сплава (фрикционное латунирование, бронзирование или меднение). Фрикционно-химическое нанесение покрытий в металлоплакирующих средах с различными поверхностноактивными веществами и солями металлов, способными к восстановлению на обрабатываемых поверхностях при воздействии роликов, дисков, брусков, щеток, тампонов и т. д. из неметаллического инструмента. Фрикционное нанесение покрытий из пластичных сплавов в металлоплакирующих средах.
2. Нанесение слоистых твердосмазочных покрытий в виде графита, дисульфида молибдена и других соединений контактным намазыванием различными методами.
К разновидностям ФАБО относятся:
• химико-механическое нанесение покрытий (Россия);
• нанесение покрытий трением с применением щеток (ФРГ);
• натирание поверхности латунью (Россия);
• электростатическое нанесение покрытий трением (Швейцария);
• механическое нанесение латунных покрытий трением (механическое латунирование) в среде глицерина (ФРГ, Россия);
• химико-механическое латунирование с применением медьсодержащего вспомогательного материала (ФРГ) и ряд других.
При двух последних методах упрочнение поверхностных слоев объединено с нанесением покрытий трением.
Использование ФАБО имеет следующие достоинства:
• небольшие затраты расходных материалов и электроэнергии;
• стабильно высокое качество покрытия, в том числе и при некоторых отклонениях условий нанесения от оптимальных;
• автоматизация процесса;
• экологическая безопасность;
• высокая экономическая эффективность и др.
Принцип латунирования состоит в том, что натирающий латунный элемент (стержень или трубка), вращаясь относительно своей продольной оси, при достаточно малом усилии нажатия и в присутствии вспомогательного рабочего материала (например, глицерина) натирает слой латуни на подлежащую покрытию стальную или чугунную поверхность. Одновременно происходит поверхностное упрочнение основного материала на глубину 70–80 мкм вследствие высокого давления в месте линейного контакта (рис. 65).

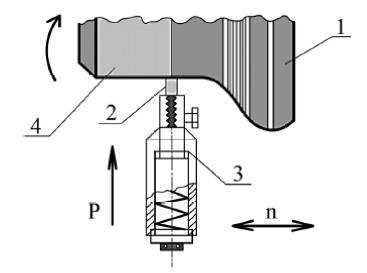

Рис. 65. Схема обработки поверхности детали вращений: 1 – деталь колесная пара; 2 – натирающий инструмент (латунь); 3 – приспособление; 4 – покрытие; Р – нагрузка прижатия; n – подача приспособления
ФАБО осуществляется в присутствии специальных технологических сред. Практически во всех средах используется глицерин, который в результате трибодеструкции (распада под действием энергии трения) на поверхностях контактирующих тел окисляется, превращаясь в глицериновый альдегид, акролеин, формальдегид, глицериновую кислоту и другие продукты с меньшей, чем у глицерина, молекулярной массой.
При фрикционно-химическом нанесении покрытий в металлоплакирующих средах используются различные соли пластичных металлов, например дихлорид меди. В процессе обработки происходит гидролиз солей с образованием кислот.
Образующаяся соляная кислота способствует удалению оксидных пленок, и в результате взаимодействия с оксидами железа на обрабатываемой поверхности формируются защитные слои из хлоридов железа. Происходит восстановление продуктов коррозии и растворение активных металлов и их соединений. Взаимодействие продуктов превращения глицерина и других органических веществ, содержащихся в технологических средах, приводит также к образованию высокомолекулярных соединений и полимеров трения.
При ФАБО на обрабатываемой поверхности формируются равномерные антифрикционные покрытия из пластичных металлов и полимерных цепей. Согласно металлографическим и спектральным исследованиям, структура поверхностного слоя стальной поверхности после ФАБО состоит из четырех основных характерных зон: композиционного (медь, цинк, олово) антифрикционного покрытия, переходной
В процессе эксплуатации под действием поверхностно-активных веществ, содержащихся в моторном масле, происходит избирательное растворение нанесенного материала с образованием тонких медных покрытий, по своим физико-механическим и триботехническим свойствам близких к сервовитной пленке, характерной для «эффекта безызносности». Сервовитная пленка содержит нанокластеры и нанофазы пластичных цветных металлов.
Для фрикционно-механического нанесения медьсодержащих покрытий на поверхности трения гильз цилиндров и других деталей втулочного типа разработаны специальные приспособления (рис. 66), полуавтоматы, автоматы и станки.

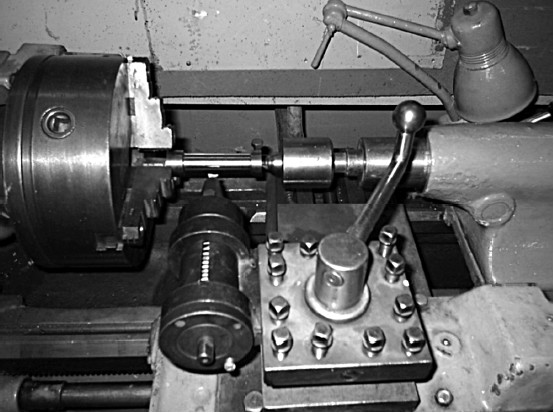

Рис. 66. Нанесение покрытия методом фрикционного латунирования на токарном станке
Рассмотрим режим фрикционной обработки детали прутковым инструментом: окружная скорость поверхности детали – 0,15-0,3 м/с; давление прижатия прутка – 10–50 МПа; продольная подача прутка – 0,1–0,2 мм/об; число рабочих ходов – 1–2.
Нанесение антифрикционных противоизносных покрытий позволяет существенно (более чем в 3 раза) снизить интенсивность изнашивания конструкционных материалов соединения «шейка коленчатого вала – вкладыш» в период приработки.
При приработке поверхностей с нанесенными антифрикционными покрытиями в первый момент идет интенсивная приработка с формированием оптимальной структуры поверхностных слоев.
Температура в зоне трения при наличии антифрикционного покрытия снижается почти в пять раз. Это связано с лучшей теплопроводностью нанесенных покрытий и отсутствием очагов схватывания, так называемых мгновенных температурных вспышек на микроконтактах.
По результатам стендовых испытаний двигателей СМД-62 (мощностью 180 КВт) с гильзами цилиндров и шейками коленчатого вала, обработанными методом ФАБО, получены следующие результаты:
• эффективная мощность возрастает на 8-12 кВт за счет снижения механических потерь на трение и улучшения качества приработки деталей цилиндропоршневой группы и кривошипно-шатунного механизма;
• давление масла в главной магистрали двигателя при номинальной частоте коленчатого вала повышается на 25–30 %, что указывает на более качественную приработку вкладышей коленчатого вала;
• износ деталей соединения снижается, в среднем, в два раза.
В ходе эксплуатационных испытаний двигателей, детали которых (гильзы цилиндров, коренные и шатунные шейки коленчатых валов) были обработаны с помощью ФАБО, получены следующие результаты:
• снижение средней интенсивности падения давления масла в главной магистрали дизелей на номинальной частоте вращения коленчатого вала в зависимости от наработки на 12,5 %;
• уменьшение содержания продуктов износа (железа) в пробах масла из картеров двигателей на 34,7 %;
• снижение расхода топлива на 5-10 %, что обеспечивает экономию 0,85-2,6 т топлива в год на один двигатель;
• уменьшение расхода моторного масла в 1,7 раза;
• увеличение межремонтного ресурса в 1,23 раза.
В перспективе возможность нанесения нанопокрытий методом ФАБО на стальные и чугунные детали позволит осуществить полную замену деталей из цветных сплавов.
В последние годы успешно развивается технология осаждения композиционных гальванических нанопокрытий (КГП). КГП получают из суспензий, представляющих собой электролит с добавкой ультрадисперсного порошка. При наложении электрического тока на поверхности покрываемого образца осаждается металл (первая фаза, или матрица) и частицы порошка (вторая фаза, или упрочнитель), которые заращиваются матрицей, образуя структуру покрытия. Вместе с металлом из гальванической ванны на детали осаждаются дисперсные частицы, волокна и усы различных карбидов, боридов, оксидов, сульфидов, порошков полимеров и т. д. Включение дисперсных материалов в металлическую матрицу значительно изменяет свойства покрытий. Гальванические покрытия с дисперсной фазой обладают уникальными свойствами и могут быть использованы для решения разнообразных задач.

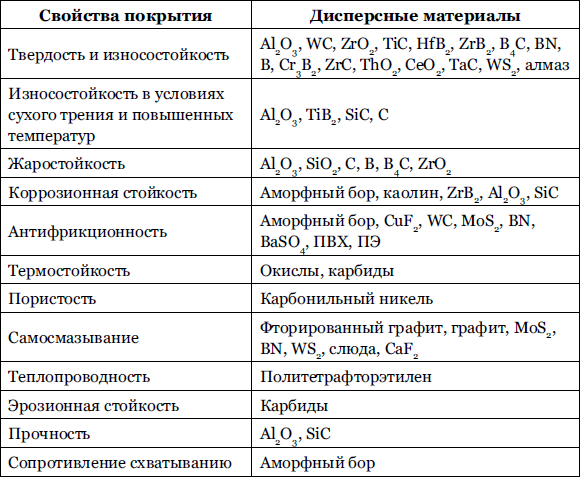

В таблице 12 представлены обобщенные данные дисперсных материалов, обеспечивающих улучшение характеристик покрытий.Таблица 12. Ультрадисперсные порошковые материалы для модифицирования свойств покрытия
Применение композиционных материалов позволило произвести на ряде машин и механизмов замену подшипников качения опорами скольжения и добиться значительно более высокого межремонтного ресурса по сравнению с серийными образцами. Более высокое качество восстановленных деталей объясняется большей площадью поверхности трения скольжения, а также меньшей толщиной вкладыша. В данной главе были рассмотрены только некоторые вопросы, в той или иной степени затрагивающие нанотехнологическую сущность трибологии. На самом деле спектр решаемых нанотрибологией проблем современности, несомненно, гораздо шире – это и космическая трибология, и функционирование подвижных соединений биологических существ, и т. д. и т. п. Более подробное рассмотрение всех этих исследований и практических разработок потребовало бы написания отдельной книги.
Нанотехнологическая автохимия
Около 4 % рынка будут занимать продукты, связанные с автопромом.
Тим Харпер, Консалтинговая компания в области нанотехнологий CMP Cientifica, Великобритания
Наноматериалы находят все большее применение в различных препаратах автохимии: ремонтно-эксплуатационных добавках к топливу и смазочным материалам, шампунях и полиролях. По имеющимся данным, в США затраты на производство присадок, используемых в топливно-смазочных материалах, с 60-х годов XX века возросли с 250 млн до более чем 1 млрд долларов.
Результатом многолетних исследований отечественных ученых и практиков стал тот факт, что трение теперь представляется не только как разрушительное явление природы.
Совместное использование теоретических положений и практических достижений трибологии и нанотехнологии позволяет использовать трение не как разрушительное явление природы, а как самоорганизующийся созидательный процесс, в том числе для безразборного восстановления агрегатов и узлов техники в процессе их непрерывной эксплуатации.
Впервые термин «безразборное восстановление» был официально применен и введен в 1993 году одним из авторов данной книги в связи с изобретением (а затем – патентованием) им и Г. К. Потаповым «способа безразборного восстановления трущихся соединений». В дальнейшем, на основании теоретических предпосылок и проведенных исследований было сформулировано и в настоящее время интенсивно развивается самостоятельное научно-техническое направление – безразборный технический сервис машин и механизмов.
Безразборный сервис может включать операции обкатки, диагностики, профилактики, химмотологического тюнинга, очистки и восстановления как отдельных трущихся соединений и агрегатов, так машин и механизмов в целом. Под ним подразумевается комплекс технических и технологических мероприятий, направленных на проведение операций технического обслуживания и ремонта узлов и механизмов без проведения разборочно-сборочных операций с применением передовых разработок автохимической промышленности.
Теоретическими предпосылками безразборного сервиса (восстановления) явились исследования в теории самоорганизации, предсказанной бельгийским физиком и физико-химиком русского происхождения Ильей Романовичем Пригожиным (лауреатом Нобелевской премии по химии 1977 года «За работы по термодинамике необратимых процессов, особенно за теорию диссипативных структур»).
В прикладном плане безразборный сервис базируется на научных открытиях российских ученых. К ним, в частности, относится явление избирательного переноса при трении (эффекта безызносности), открытое и исследованное Д. Н. Гаркуновым и И. В. Крагельским.
Безразборный сервис транспортных средств – это результат дальнейшего развития исследований в этих областях. Термин стал широко применяться в многочисленных публикациях и нескольких монографиях по данному новому научнопрактическому направлению.
