Ржавчину, образовавшуюся въ канал ствола и на патронник, какъ равно ржавчину по наружности соприкасающихся частей сводить паклею или тряпкою, пропитанными смазкою, не прибгая къ другимъ способамъ отчистки во избежанiе порчи этихъ частей.
89. Чистка ствола со ствольною коробкою. Для чистки канала ствола съ патронникомъ, протиранiя и смазыванiя ихъ, слдуетъ приготовить перечисленную выше принадлежность, матерiалы, сдлать необходимую разборку ружья-пулемета.
90. Вообще степень полной
91. Для чистки, если предстоитъ надобность только протереть ружье-пулеметъ, надо вывинтить соединительный винтъ — отдлить кожухъ отъ приклада, вынуть стволъ изъ кожуха и вынуть затворъ и приготовить принадлежность (шомполъ, тряпки и пр.).
92. Для чистки канала ствола слдуетъ:
Взять кусокъ пакли, длиною вершка 2, разровнять паклю лентою и, перегнувъ ее, продть въ ушки шомпола. Затмъ смазать паклю саломъ и ввести шомполъ въ каналъ ствола; при этомъ наблюдать, чтобы онъ съ паклею входилъ въ каналъ ствола съ небольшимъ усилiемъ, причемъ пакля заполнила бы нарзы. Паклю можно смачивать смазкою, керосиномъ, но наблюдать, чтобы она была влажна; но не мокра.
Медленно продвигать шомполъ по каналу, не изгибая его, плавно по всей длин ствола. Затмъ шомполъ тянуть обратно (фиг. 21). Исполнивъ это 2–3 раза, перемнить паклю. Протиранiе канала ствола, перемняя паклю, продолжать до тхъ поръ, пока пакля не будетъ совершенно чистою.
При этомъ слдуетъ отличать грязь отъ синевы, которую при протиранiи даетъ на пакл даже чистый каналъ ствола, и вообще избгать излишне долго и сильно тереть каналъ ствола и не стараться доводить его поверхность непремнно до блеска.
93. Если, при чистк, шомполъ засядетъ въ канал ствола, то, не длая усилiя, чтобы вытянуть его или продвинуть дале, — слдуетъ пустить въ каналъ ствола нсколько смазки и оставить стволъ минуты на дв; посл чего сдлать попытку вытянуть шомполъ изъ канала ствола, не употребляя при этомъ усилiя.

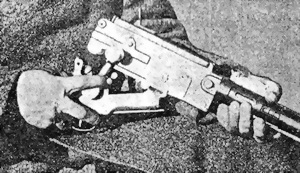

Фиг. 21.
94. Для чистки патронника употребляется колнчатый съ ушками для продванiя пакли шомполъ (фиг. 22).

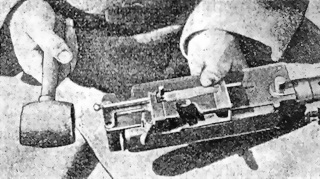

Фиг. 22.
Смочивъ паклю смазкою, ввести шомполъ черезъ окно ствольной коробки въ патронникъ и чистить или протирать его и пульный выходъ, какъ выше указано, при чистк канала ствола.
95. Окончивъ чистку, убдиться не осталось ли грязи въ канал ствола, пульномъ вход, въ патронник.
Затмъ, продвъ въ ушки шомпола чистую паклю, умренно пропитать ее смазкою и, плавно проводя шомполъ по каналу ствола, равномрно и
Фиг. 23.
96. Чистка ствольной коробки производится помощью деревянныхъ палочекъ и сухихъ тряпокъ.
Гнзда, пазы, щели и дыры ствольной коробки чистятся заостренными палочками изъ мягкаго дерева.
97. Посл чистки вс внутренiя и наружныя части ствольной коробки обтираются тряпками, пропитанными смазкою.
98. Снаружи стволъ обтирается сперва сухими тряпками, а затмъ тряпками, пропитанными смазкою.
99. Чистка затвора ружья-пулемета. Затворъ можно чистить и не разбирая его, при чемъ части затвора, обтираются снаружи сначала сухими тряпками, а затмъ — тряпками, пропитанными смазкою.
100. Въ разобранномъ вид части затвора чистятся и обтираются сначала сухими тряпками, а затмъ тряпками пропитанными смазкою. При чемъ каналы, пазы и вырзы должны быть посредством деревянныхъ палочекъ, сперва отчищены отъ грязи и сгустившейся смазки.
101. Чистка кожуха съ прицломъ, мушкою и сошками и короба съ прiемникомъ.
Чистка всхъ этихъ частей производится помощью деревянныхъ палочекъ и сухихъ тряпокъ.
Каналъ кожуха чистится и протирается длинною палочкою, обмотанною тряпкою.
Гнзда, пазы, щели и дыры короба съ прiемникомъ чистятся заостренными палочками изъ мягкаго дерева.
Посл чистки вс внутреннiя и наружныя части обтираются тряпками, пропитанными смазкою, при чемъ особенное вниманiе обращается на чистку прицла и прiемника.
102. Чистка замочной коробки съ спусковымъ механизмомъ.
Чистку этихъ частей можно производить не отнимая, лишь обтирая вс наружныя части и смазывая ихъ. Въ случа же сильнаго загрязненiя этихъ частей спусковой механизмъ отдляется, но чистится и протирается въ собранномъ вид.
Примчанiе. Разбирать же спусковой механизмъ и отдлять спусковую и возвратную пружину разршается только оружейному мастеру.
103. Когда вс части ружья-пулемета вычищены и смазаны, то, собравъ ихъ, слдуеть:
а) Обтереть ружье-пулеметъ отъ излишней смазки.
Обильная смазка ружья-пулемета воспрещается, такъ какъ она способствуетъ загрязненiю частей и, застывая въ холодное время года, можетъ служить причиною неисправнаго ихъ дйствiя, въ особенности осчекъ.
б) Оберегать вычищенное ружье-пулеметъ отъ потныхъ рукъ, слды которыхъ способствуютъ поржавленiю.
в) Осмотрть ружье-пулеметъ, не присталъ ли къ нему песокъ или пыль и пр.
г) Проврить плавность движенiя трущихся частей.
