16) Отдлить хвостовую планку и ладыжку. Положить стволъ на правый бокъ, вытолкнуть шпильку, повернуть стволъ съ коробкой нижнимъ окномъ кверху и, наложивъ шпильку на основанiе хвостовой планки въ средину паза, вытолкнуть планку, а вмст съ этимъ вынуть ладыжку изъ гнзда въ ствольной коробк.
17) Отдлить боковую скошенную пластинку, для чего положить стволъ съ коробкой на правый бокъ и отвинтить два винтика, прикрпляющiе пластинку
Примчанiе. Пластинка эта отдляется только въ случа износа или поломки и исключительно въ оружейной мастерской.
б) Разборка частей кожуха.
18) Отнять сошки. Взять кожухъ въ лвую руку и отвинтить винты; снять верхнюю половину хомутика съ кожуха, потомъ отнять нижнюю половину хомутика съ сошками.
Вынуть сошки изъ ушковъ нижняго хомутика.
19) Снять переднее кольцо съ рожками, для чего отвинтить и вынуть винтъ его, а затмъ сдвинуть кольцо впередъ.
20) Разобрать прицлъ:
а) Отдлить прицльную рамку. Положить кожухъ прицломъ кверху. Поднять прицльную раму и, удерживая ее въ лвой рук, правой рукой отвинтить винтъ прицльной рамки. Крпко прижимая прицльную рамку книзу и немного впередъ, правой рукой вынуть винтъ и отдлить прицльную рамку.
б) Вынуть пружину прицльной рамки.
в) Снять прицльный хомутикъ съ рамки, для чего прижать головку стержня и сдвинуть хомутикъ съ рамки.
г) Отдлить стержень и вынуть спиральную пружинку хомутика.
21) Отдлить верхнюю крышку, для чего вынуть шпильку и отнять крышку.
22) Отдлить защелку верхней крышки, для чего вытащить проволочную чеку и вынуть защелку со спиральной пружиной.
23) Отдлить защелку обоймы.
Примчанiе. Защелка эта крпко удерживается пружиной, которую трудно вставлять на мсто, почему выниманiе этой защелки разршается только оружейному мастеру.
в) Разборка частей спускового и замочнаго механизма.

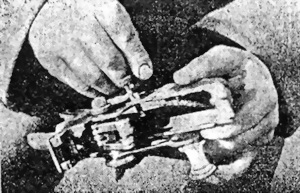

24) Вынуть боевую пружину. (фиг. 15). Пропустить приборъ-крючекъ спереди въ замочную коробку и захватить крючкомъ сверху за плечики стержня пружины. Надавить крючекъ, сжать боевую пружину, вывести конецъ стержня изъ за вырзовъ рычага и, поднять крючекъ и съ нимъ стержень немного вверхъ, затмъ осторожно отпустить пружину и снять крючекъ. Вынуть стержень и снять съ него пружину.
Фиг. 15.
25) Вынуть возвратную пружину (фиг. 16), вставить приборъ-крючекъ въ замочную коробку сзади,
Фиг. 16.
26) Вынуть упоръ изъ замочной коробки.
27) Вынуть боевую ось, для чего вынуть проволочную чеку, отвинтить гайку, снять шайбу и вынуть ось съ рукояткою въ правую сторону.
28) Снять рукоятку съ оси.
29) Вынуть курокъ и рычагъ.
30) Отвинтить защелку нижней крышки.
31) Вынуть переводчикъ, для чего вытолкнуть шпильку.
г) Разборка спускового механизма.
а) Вытолкнуть шпильку шептала.
б) Вытолкнуть шпильку спускового крючка.
в) Отдлить спусковой механизмъ отъ спусковой скобы.
г) Отдлить автоматическiй спускъ отъ шептала.
д) Вынуть спиральную пружину.
д) Разборка наплечника:
32) Отдлить наплечникъ, для этого вытолкнуть шпильку, вынуть наплечникъ, отвинтить винты пружины и вытолкнуть ее изъ паза.
74. Сборка ружья-пулемета производится въ слдующей послдовательности:
а) Сборка приклада съ наплечниномъ.
а) Вставить наплечникъ въ ушки личинки.
б) Вставить шпильку.
в) Вставить пружину наплечника въ пазъ личинки, догнать ее на мсто колотушкой и завинтить винтъ.
б) Сборка спускового механизма.
а) Вставить спиральную пружину въ гнздо спусковой скобы.
б) Надть автоматическiй спускъ на шептало.
в) Вставить спусковой крючокъ въ щель спусковой скобы и вложить верхнiй конецъ спиральной пружины въ гнздо въ спусковомъ крючк.
г) Вставить шпильку спускового крючка.
д) Вставить шпильку шептала.
1) Вставить переводчикъ въ щель спусковой скобы и вставить шпильку.
2) Вставить защелку нижней крышки въ пазъ ея и завинтить винтъ ея.
в) Сборка приклада съ замочнымъ и спусковымъ механизмомъ.
3) Надть рукоятку на боевую ось.
