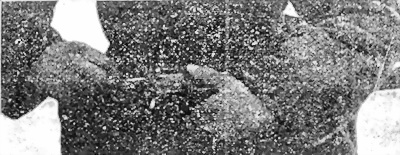

26) Вложить затворъ въ ствольную коробку. Положить ствольную коробку на правый бокъ, взять затворъ въ лвую руку и заднимъ концомъ вставить въ нижнее окно ствольной коробки. Затмъ затворъ перекосить (фиг. 19) и правой рукой ввести сосокъ движка шатуна въ продольный пазъ затвора. Посл этого, одновременно подавая заднюю часть затвора назадъ, а переднюю впередъ, вложить затворъ на мсто. Перевернуть ствольную коробку на противуположную сторону, вставить затворную чеку въ отверстiя въ коробк и затвор. Нажать пальцемъ на пятку чеки и, повертывая ее на право, поставить на мсто.
Фиг. 19.
27) Вложить
Фиг. 20.

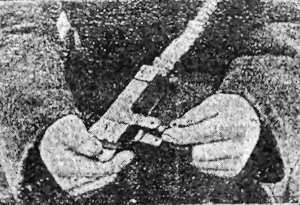

28) Соединить прикладъ съ коробомъ и ствольной коробкой (фиг. 20). Поставить курокъ на боевой взводъ. Держа коробъ въ лвой рук, взять прикладъ въ правую руку и вставить зацпы замочной коробки въ гнзда короба и, подавая рукоять назадъ, ввести конецъ рычага въ пазы хвостовой планки и тмъ соединить прикладъ съ коробомъ и ствольной коробкой; спустить курокъ.
29) Завинтить соединительный винтъ.
75. До начала стрльбы ружье-пулеметъ не заряжено, стволъ запертъ затворомъ, въ хвостовую планку ствольной коробки упирается возвратный рычагъ, курокъ спущенъ, переводчикъ поставленъ для одиночной стрльбы.
Для заряжанiя въ прiемникъ надо вставить обойму съ патронами. Затмъ повернуть рукоятку и отпустить ее. При вращенiи рукоятки произойдутъ слдующiя измненiя во взаимномъ положенiи частей.
76. При вращенiи рукоятки назадъ, возвратный рычагъ, посаженный на квадратъ боевой оси, будетъ также вращаться и, упираясь въ стержень возвратной пружины, подастъ его назадъ и сожметъ пружину. Переднiй же конецъ этого рычага (головная часть), находясь въ пазахъ хвостовой планки, отведетъ ствольную коробку со стволомъ назадъ. При этомъ движенiи скошенный конецъ хвостовой планки, упираясь въ головку курка, вращаетъ его и передвигаетъ стержень боевой пружины, при чемъ боевая пружина сжимается, а курокъ становится на боевой взводъ, такъ какъ боевой взводъ его заскакиваетъ за шептало.
При томъ же движенiи ствольной коробки назадъ, затворъ, идя шипомъ своимъ по верхнему пазу направляющей планки, поднимается переднимъ концомъ кверху, а затмъ, при конц движенiя, онъ, когда шипъ его выйдетъ изъ верхняго паза, переднимъ концомъ опускается книзу.
При отход ствольной коробки назадъ подаватель, подъ дйствiемъ своей спиральной пружины, повертывается направо, такъ какъ зубъ его, скользя по скошенной пластинк, и входя въ окно ствольной коробки, соскакиваетъ съ пластинки, освобождается и опускается внизъ.
При конц движенiя ствольной коробки назадъ, патронъ, находящiйся въ подавател, переходитъ въ ствольную коробку и пуля ложится на верхнюю часть затвора.
77. При отпусканiи рукоятки, возвратный
При этомъ движенiи курокъ остается на боевомъ взвод, потому что шептало заскочило за боевой взводъ курка. Затворъ, идя своимъ шипомъ по нижнему пазу направляющей планки, опускается переднимъ концомъ внизъ и этимъ открываетъ патронникъ. Патронъ, поданный изъ подавателя, передвигается движкомъ шатуна впередъ и входитъ въ патронникъ. При конц этого движенiя затворъ поднимается, такъ какъ шипъ его входитъ въ среднiй пазъ направляющей планки, и такимъ образомъ затворъ запираетъ стволъ.
При томъ же движенiи ствола со ствольной коробкою впередъ боковая скошенная пластинка ствольной коробки, упираясь въ зубъ подавателя, поднимаетъ его вверхъ и заставляетъ подаватель повернуться налво, при чемъ въ то время, когда подаватель встанетъ на мсто, патронъ изъ обоймы входитъ во внутрь и ложится на дно прiемника.
Такимъ образомъ, производится заряженiе ружья-пулемета и для производства выстрла остается нажать на спусковой крючекъ. При этомъ нажатiи шептало опускается внизъ и освобождаетъ курокъ, который, подъ дйствiемъ боевой пружины, вращается и головкою ударяется по ладыжк. Ладыжка ударяетъ по концу ударника, который, двигаясь впередъ, своимъ бойкомъ разбиваетъ капсюль, отчего происходитъ выстрлъ.
78. Отъ отдачи стволъ со ствольной коробкой будетъ двигаться назадъ. При этомъ движенiи ствольная коробка своей хвостовою планкою заставитъ отойти назадъ и подняться возвратный рычагъ, который, дйствуя на головку стержня возвратной пружины, продвинетъ стержень назадъ и сожметъ пружину. Въ тоже время, при отход ствола назадъ, нижняя крышка откинется внизъ и снизу откроетъ нижнее окно замочной коробки; выбрасыватель головкою натолкнется на зубъ отражателя, отчего повернется и верхнимъ своимъ концомъ-зацпомъ — ударитъ въ закраину гильзы и тмъ отброситъ назадъ стрлянную гильзу, которая ударившись о зубъ затвора, выпадетъ черезъ нижнее окно на землю.
Курокъ отойдетъ назадъ и такъ же какъ и рычагъ заставитъ свою боевую пружину сжаться и станетъ на боевой взводъ.
Подаватель повернется въ прiемник и находящiйся въ немъ патронъ перемститъ во внутрь ствольной коробки, при чемъ патронъ этотъ попадетъ въ желобъ и ляжетъ сверху затвора.
79. По окончанiи отдачи возвратная пружина начнетъ разжиматься и двигать стволъ впередъ, дйствуя рычагомъ на хвостовую планку. Стволъ плавно движется впередъ, а въ то время движекъ шатуна введетъ патронъ до своего мста въ патронникъ. Подаватель сдлаетъ новый поворотъ, чтобы получить слдующiй патронъ.
Выбрасыватель станетъ на свое прежнее мсто. Затворъ плотно запретъ стволъ, а возвратный рычагъ упрется головкою сзади въ хвостовою планку ствольной коробки.
Курокъ, который ходитъ на оси свободно, останется на боевом взвод, удерживаемый шепталомъ.
80. Чтобы произвести слдующiй выстрлъ нужно опять нажать спусковой крючекъ.
После выстрла произойдетъ тоже самое, т. е. опять отодвинется стволъ, сожмется возвратная пружина и приметъ отдачу, выбросится стрлянная гильза, новый патронъ войдетъ въ патронникъ, стволъ будетъ запертъ и ударникъ будетъ взведенъ.
