Наставленiе для обученiя стр?льб? изъ ружья-пулемета образца 1902 года

Стр?лковая Школа Офицерская

Поперечный разрзъ прицльной рамки съ надтымъ хомутикомъ

Фиг. 15.

Двухголовной стержень

15. Коробъ иметъ видъ ящика, который служитъ для помщенiя ствола со ствольной коробкой и другими частями къ нимъ присоединенными.

16. Коробъ иметъ завинтованный пенекъ (переднiй конецъ), который ввинчивается въ кожухъ и снизу закрпляется винтомъ. Правильность скрпленiя кожуха съ коробомъ опредляется совпаденiемъ черточекъ, имющихся на кожух и короб сверху.

17. Сверху коробъ иметъ верхнее окно и выступъ

для запиранiя верхней крышки, а спереди ушки для ея прикрпленiя.

18. Спереди коробъ иметъ вдвижную стнку (фиг. 16), въ ушкахъ которой помщается отражатель.

19. Снизу на дн короба впереди имется вырзъ для помщенiя пятки пружины отражателя; въ средней части дв прорзи, въ которыя входятъ зацпы замочной коробки, служащiе для соединенiя короба съ прикладомъ, и тамъ же нижнее окно, черезъ которое вываливаются стрлянныя гильзы; затмъ на заднемъ конц въ стнк короба два выема для помщенiя боевой оси.

Фиг. 16.

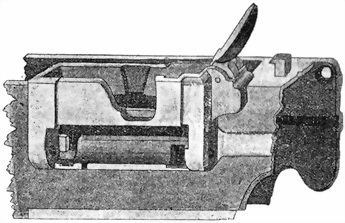

20. Съ лвой стороны короба имется прiемникъ (фиг. 17), составляющiй одно цлое съ коробомъ.

Фиг. 18.

Въ прiемник, сверху, — окно для вставленiя обоймы съ патронами. Чтобы обойма крпко держалась въ прiемник, въ задней стнк его помщена защелка со спиральной пружиной (фиг. 18), а въ передней стнк сдланъ вырзъ для помщенiя выступа обоймы. Для шпильки защелки въ задней стнк прiемника — дв дыры.

Фиг. 17.

21. Наружная боковая стнка прiемника вдвижная и наглухо съ нимъ соединена заклепками. Въ этой стнк въ средин имется выемъ для помщенiя боковой пружины обоймы. Сзади съ внутренней стороны имется пазъ для отпиранiя крючка обоймы.

22. Въ прiемник помщается подаватель съ задержкой ствольной коробки. Въ передней и задней стнкахъ прiемника — дыры для оси подавателя, а въ нижней части окна — вырзъ для конца пружины подавателя.

23. Патроны изъ прiемника внутрь короба поступаютъ черезъ окно, находящееся въ лвой стнк короба. Внутри на той же стнк короба имется вырзъ для зуба подавателя и вырзъ для зуба задержки ствольной коробки.

24. Въ правой стнк короба имется окно для помщенiя направляющей планки. Нсколько сзади, на наружной сторон, находится выпуклая полуголовка винта для задерживанiя рукоятки.

25. Внутри коробъ иметъ въ передней стнк ушки съ дырами для помещенiя отражателя; въ правой и лвой стнкахъ — продольныя пазы для хода направляющихъ выступовъ ствольной коробки.

26. Въ обихъ боковыхъ стнкахъ короба, впереди, дв дыры для пружинной чеки отражателя и цапфы для установки пулемета на станокъ; сзади (вверху) дв дыры для соединительнаго винта.

Фиг. 19.

27. Верхняя крышка (фиг. 19)

служитъ для закрыванiя верхняго окна короба, соединяется съ коробомъ шпилькой и удерживается застежкой со спиральной пружиной (фиг. 19), которая помщается въ колпачк подъ крышкой. Застежка заскакиваетъ за выступъ на верхней части короба.

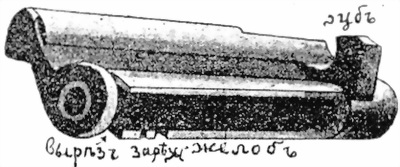

28. Подаватель (фиг. 20) служитъ для подачи патроновъ черезъ боковое окно короба изъ прiемника въ ствольную коробку. Онъ иметъ зубъ, служащiй для поворачиванiя подавателя налво. Въ подавател имется дно для помщенiя очередного патрона и желобъ для помщенiя пружины подавателя, которая заставляетъ подаватель поворачиваться направо. Въ подавател, сзади — вырзъ, для помщнiя задержки ствольной коробки. На краю желоба находятся два зарза — для концовъ пружины подавателя и задержки ствольной коробки. Верхняя часть подавателя овальная, на нее опираются патроны, выходящiе изъ обоймы. Эта же часть служитъ для отдленiя очередного патрона отъ остальныхъ. На конц подавателя имются дыры для оси подавателя.

Фиг. 20.

29. Ось подавателя (фиг. 21) сзади иметъ головку, а на переднемъ конц дыру для проволочной чеки.

Фиг. 21.

30. Спиральная пружина подавателя (фиг. 22) иметъ отогнутые концы, изъ которыхъ заднiй упирается въ вырзъ подавателя, а переднiй въ вырзъ прiемника; заднiй конецъ пружины, постоянно надавливая на подаватель, заставляетъ его поворачиваться направо.

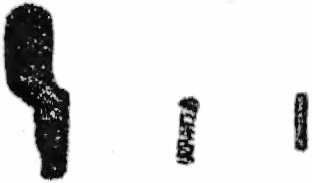

31. Задержка ствольной коробки (фиг. 23) для задерживанiя ствольной коробки со стволомъ; она иметъ въ свою очередь зубъ, хвостъ, трубку, пружину (фиг. 24) и дырочку, въ которую вставляется длинный конецъ пружинки.

Фиг. 22.

Фиг. 23.

Фиг. 24.

32. Направляющая боковая планка (фиг. 25) служитъ для направленiя затвора. Она иметъ пазы для хода шипа затвора. Въ верхнемъ пазу помщается личинка направляющей планки. Въ нижнемъ пазу помщается колнчатая пружина. Въ средней части планки — гнздо для спиральной пружины личинки.

Фиг. 25.

Планка иметъ дв дыры: первую для соска личинки, а вторую для винта планки и квадратное гнздо для выступа колнчатой пружины.

Колнчатая пружина иметъ пятку, выступъ и завинтованную дыру для винта, которымъ пружина скрпляется съ планкой.

33. Отражатель (фиг. 26) служитъ для поворачиванiя выбрасывателя, который выталкиваетъ и выбрасываетъ стрлянную гильзу или патронъ изъ патронника.
