Въ то же время, при поворот выбрасывателя длинное плечо его головки упирается въ отражатель и, надавливая на него, опускаетъ его внизъ, такъ какъ пружина отражателя сжимается и даетъ ходъ отражателю. При этомъ выбрасыватель освобождается изъ за упора отражателя.
41. Шатунъ съ движкомъ (фиг. 32) служитъ для передвиженiя патрона изъ ствольной коробки въ патронникъ и для открыванiя нижней крышки. Онъ иметъ вилку съ трубкой и движекъ.
Вилка служитъ для вращенiя шатуна и для открыванiя нижней крышки; она обхватываетъ выступъ, имющiйся на замочной коробк.
Фиг. 32.
Трубка
47. Къ шатуну на шарнир прикрепленъ движекъ. Движекъ иметъ головку съ соскомъ съ правой стороны и вырзомъ спереди. Вырзъ ходитъ по малому гребню затвора, а сосокъ входитъ въ продольный его пазъ. Назначенiе движка — досылать патроны въ патронникъ.
48. Затворъ (фиг. 33) служитъ для запиранiя ствола при выстрл, онъ иметъ каналъ трехъ дiаметровъ: первый — для помщенiя стебля и бойка ударника, второй для помщенiя пружины, третiй для внчика ударника.
Верхняя часть затвора иметъ видъ платформы, по которой движется патронъ въ патронникъ; по бокамъ платформы затворъ иметъ два гребня — длинный и короткiй; вдоль длиннаго гребня съ внутренней стороны имется продольный пазъ, — для направленiя соска движка; короткiй гребень входитъ въ вырзъ движка.
Фиг. 33.
Съ правой стороны затворъ иметъ шипъ, который ходитъ по пазамъ направляющей планки и служитъ для подниманiя и опусканiя затвора. Снизу затвора имется желобъ съ зубомъ, о который ударяются гильзы при выбрасыванiи ихъ изъ патронника. Сзади зуба находится поперечный выступъ съ вырзомъ, — для помщенiя пружинной части винта ударника; а на конц задней части затвора завинтованный выступъ, — для того же винта. Сзади поперекъ затвора — дыра для помщенiя чеки затвора (фиг. 34).
Фиг. 34.
Чека.
Фиг. 35.

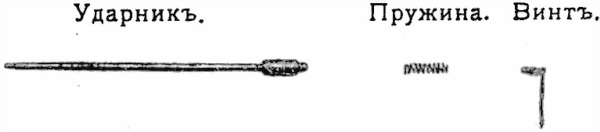

49. Ударникъ служитъ для воспламененiя капсюля; онъ иметъ стебель, оканчивающiйся бойкомъ, внчикъ съ гнздомъ для винта ударника и хвостъ.
На стебель надвается спиральная пружина, которая заставляетъ ударникъ отходить назадъ (фиг. 35).

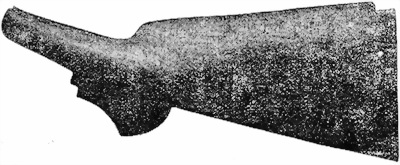

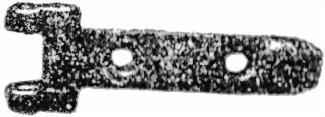

50. Прикладъ (фиг. 36) назначенъ для упора ружья въ плечо, при стрльб. Вверху затылка приклада, на шарнир, прикрпленъ наплечникъ (фиг. 37), который при стрльб откидывается кверху и накладывается на плечо, а когда нтъ стрльбы опускается внизъ къ затылку приклада. Наплечникъ удерживается въ приданномъ ему положенiи пружиною, которая винтомъ прикрплена къ личинк
Фиг. 36.
Фиг. 37.
Фиг. 38.
Фиг. 39.
Фиг. 40.

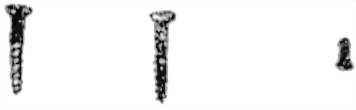

51. На прикладъ надта и скрплена съ нимъ замочная коробка (фиг. 33) посредствомъ хвостового винта.
Фиг. 41.

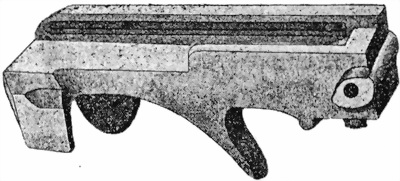

Замочная коробка служитъ для помщенiя замочнаго и спускового механизмовъ.
Спереди, сверху на ней два крючка-зацпа, которые служатъ для соединенiя коробки съ коробомъ, входя въ прорзи дна короба.
Фиг. 42.
Сзади замочная коробка иметъ два хвоста, между которыми помщается шейка приклада. Замочная коробка соединяется съ прикладомъ посредствомъ хвостового винта (фиг. 42). Въ нижнемъ хвост имется щель для помщенiя упора.
Средняя часть коробки служитъ упоромъ для останова при отход ствольной коробки со стволомъ. Въ верхней части имются дв дыры для соединительнаго винта, служащаго для соединенiя замочной коробки съ коробомъ.
Въ боковыхъ стнкахъ замочной коробки имются дыры, черезъ которыя проходитъ боевая ось, на которую надвается рукоятка, рычагъ и курокъ. Въ тхъ же стнкахъ — ниже — дыры для предохранительнаго взвода и внизу — дыры для пружинной чеки нижней крышки. Эта крышка закрываетъ замочную коробку до заряжанiя. По средин и сверху, стнки замочной коробки (удерживающiя отдачу) наглухо соединены болтомъ, который вмст съ тмъ ограничиваетъ опусканiе возвратнаго рычага и курка.
52. Внутри замочной коробки, въ передней стнк, винтомъ прикрплена пружинная защелка, служащая для запиранiя нижней крышки (фиг. 43).
Фиг. 43.
Въ средней части съ лвой стороны имется вдвижной выступъ (фиг. 44), служащiй основанiем вращенiя вилки шатуна. При вращенiи шатуна конецъ вилки упирается на нижнюю крышку и открываетъ ее. Такимъ образомъ при первомъ заряжанiи нижняя крышка открывается и черезъ нижнее окно вываливаются гильзы.
