— снаружи — пазы для спусковой рамы, чеку для соединения спусковой рамы со ствольной коробкой, кронштейн для коробки с лентой;
— сверху — продольное окно для стойки затворной рамы, окно для прохода патрона, вырез для основания приемника, ушко для присоединения колодки приемника, две перемычки, из которых задняя имеет выемку для зуба защелки крышки ствольной коробки;
а
б

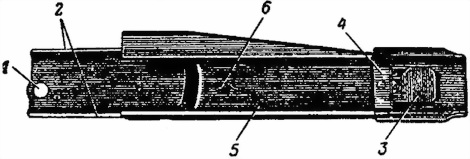

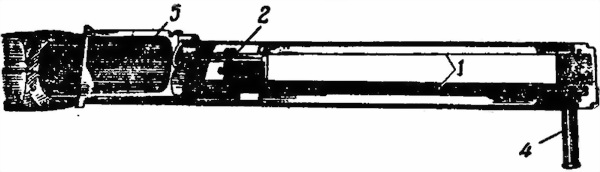

Рис. 14.
а — вид слева; б — вид снизу; 1 — направляющие пазы; 2 — отражатель; 3 — пазы для спусковой рамы; 4 — чека; 5 — кронштейн; 6 — продольное окно; 7 — окно для прохода патрона; 8 — вырез для основания приемника; 9 — ушко; 10 — перемычки
— с правой стороны — продольный вырез с отверстием для рукоятки перезаряжания; вырез закрывается щитком, предотвращающим попадание пыли в ствольную коробку.
В пулеметах с измененной конструкцией рукоятки перезаряжания ствольная коробка вместо сквозного продольного выреза имеет паз для основания рукоятки перезаряжания, а на правой стенке снизу — вырез для ее выступа.
15. Кронштейн (рис. 15) служит для присоединения к пулемету коробки с лентой. Он прикреплен к ствольной коробке с левой стороны и имеет выступы, на которые надвигается своим зацепом коробка, и флажок с осью и пластинчатой пружиной для закрепления коробки на кронштейне.
Рис. 15. Кронштейн:
1 — выступы для зацепа коробки; 2 — флажок; 3 — ось флажка; 4 — пластинчатая пружина
16. Крышка ствольной коробки (рис. 16) служит для закрывания ствольной коробки и расположения механизма подачи ленты.
Крышка присоединена к колодке приемника и закрепляется на ней трубчатой осью с разрезной чекой. В передней части крышки имеются отверстие для кольцевого выступа большого рычага и направляющие выступы для колодки приемника; в задней части — защелка крышки ствольной коробки; снизу крышки — планка для упора пружины защелки, пластинчатая пружина и ось малого рычага. На крышке смонтирован прицел и нанесен номер пулемета.
а
б

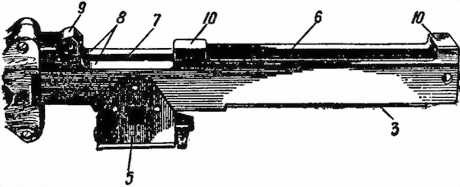

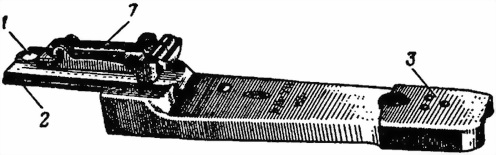

Рис. 16. Крышка ствольной коробки:
а — вид слева; б — вид снизу; 1 — отверстие для кольцевого выступа большого рычага; 2 — направляющие выступы для колодки приемника; 3 — защелка; 4 — планка; 5 — пластинчатая пружина; 6 — ось малого рычага; 7 — прицел
17. Приемник (рис. 17) служит для подачи ленты с патронами при стрельбе. Он состоит из основания, колодки и механизма подачи ленты. Основание вместе с колодкой образуют поперечное окно, по которому движется лента с патронами.
Основание приемника соединено со ствольной коробкой при помощи ушка и составляет нижнюю часть приемника. Оно имеет: палец с пружиной, удерживающий ленту от выпадания; отсекатель патрона, который отделяет патрон от ленты и ограничивает продвижение патрона вправо; продольное
а
б
в

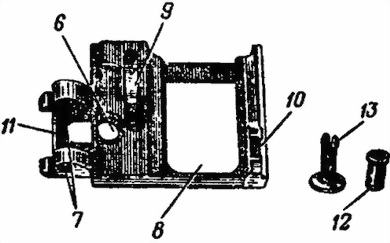

Рис. 17. Приемник:
а — приемник в собранном виде; б — основание приемника; в — колодка приемника; 1 — палец, удерживающий ленту от выпадания; 2 — отсекатель патрона; 3 — продольное окно; 4 — поперечный выступ; 5 — щиток; 6 — отверстие для трубчатой оси; 7 — проушины; 8 — окно для подавателя; 9 — фиксатор; 10 — фиксируюший выступ; 11 — пружинная защелка; 12 — трубчатая ось; 13 — разрезная чека; 14 — ось
К основанию приемника справа и слева прикреплены щитки, закрывающие поперечное окно и предохраняющие приемник от попадания в него пыли. В закрытом положении щитки удерживаются пружинными защелками. При заряжании пулемета щитки открываются автоматически: левый щиток — подавателем при оттягивании рукоятки перезаряжания назад, а правый — наконечником ленты при заряжании пулемета полностью снаряженной лентой. Если лента снаряжена не полностью, то правый щиток открывается при открывании крышки ствольной коробки. При приведении пулемета в походное положение щитки закрываются рукой.
Колодка приемника составляет верхнюю часть приемника. Она имеет: продольные пазы для крышки ствольной коробки; отверстие для трубчатой оси, соединяющей колодку с крышкой; проушины для соединения со ствольной коробкой; окно с направляющими выступами для подавателя; фиксатор с пружиной и фиксирующий выступ, которые обеспечивают правильное положение патрона в продольном окне приемника. К колодке прикреплена пружинная защелка, удерживающая крышку ствольной коробки в открытом положении.
Трубчатая ось, соединяющая колодку с крышкой, удерживается от выпадания разрезной чекой.
Колодка приемника крепится к ствольной коробке при помощи оси.
Механизм подачи (рис. 18) служит для передвижения (подачи) ленты с патронами к приемнику. Он состоит из подавателя, малого и большого рычагов подачи.

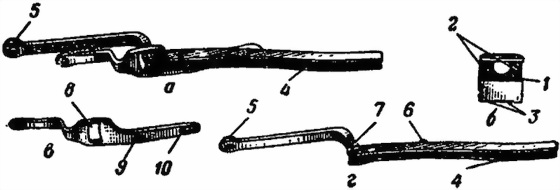

Рис. 18. Механизм подачи:
а — рычаги подачи в собранием виде; б — подаватель; в — малый рычаг подачи; г — большой рычаг подачи; 1 — продольный вырез подавателя; 2 — направляющие пазы подавателя; 3 — пальцы подачи; 4 — криволинейный паз; 5 — кольцевой выступ; 6 — выступ, приводящий в движение малый рычаг; 7 — выступ, препятствующий подъему малого рычага вверх; 8 — отверстие для прохода большого рычага; 9 — отверстие для оси; 10 — отверстие для выступа большого рычага
