Наставление по стрелковому делу 7,62-мм ручной пулемет Дегтярева (РПД)
Шрифт:
б
Рис. 22. Рукоятка перезаряжания:
а — пулеметов первого выпуска; б — пулеметов последнего выпуска; 1 — вырезы; 2 — основание; 3 — откидная рукоятка; 4 — выступы, 5 — выступ для сцепления с затворной рамой
В пулеметах последнего выпуска рукоятка перезаряжания изменена (рис. 22, б). Она состоит из основания и откидной рукоятки. На основании имеются выступы для направления движения в пазу ствольной коробки и выступ в передней части основания для сцепления с затворной рамой. Откидная
22. Затвор (рис. 23) служит для досылания патрона в патронник, закрывания канала ствола, для удара по капсюлю патрона и извлечения из патронника гильзы (патрона). Он состоит из остова, двух боевых упоров, ударника со шпилькой и выбрасывателя с осью, гнетком и пружиной.
Остов служит для соединения всех частей затвора. Он имеет; на переднем срезе — два цилиндрических выреза для дна гильзы и для выбрасывателя с гнетком и пружиной; отверстие для выхода бойка; сверху — гребень с пазом для отражателя, передняя часть которого является досылателем; снизу — фигурный выступ для соединения с затворной рамой; с обеих сторон — выемы для боевых упоров, поперечные отверстия для оси выбрасывателя и шпильки ударника, выемы для уменьшения трения; внутри — канал для ударника.
Ударник имеет боек для нанесения удара п6 капсюлю патрона и вырез для шпильки, которая ограничивает перемещение ударника назад.
а
б

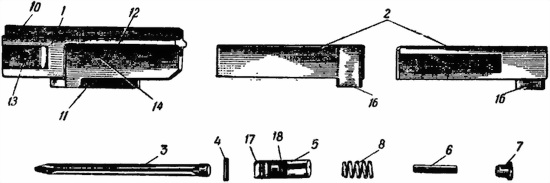

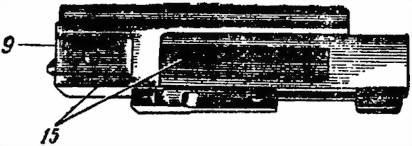

Рис. 23. Затвор:
а — в собранном виде; б — в разобранном виде; 1 — остов затвора; 2 — боевые упоры; 3 — ударник; 4 — шпилька ударника; 5 — выбрасыватель; 6 — ось выбрасывателя; 7 — гнеток; 8 — пружина выбрасывателя; 9 — вырез; 10 — гребень; 11 — фигурный выступ; 12 — выемы для боевых упоров; 13 — отверстие для оси выбрасывателя; 14 — отверстие для шпильки ударника; 15 — выемы для уменьшения трения; 16 — выступы боевых упоров; 17 — зацеп; 18 — вырез для оси
Боевые упоры служат для запирания затвора при выстреле. Они помещаются в боковых выемах остова затвора. С внутренней стороны боевые упоры имеют выступы, верхняя часть которых служит для разведения боевых упоров, а нижняя — для их сведения.
Выбрасыватель служит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражателем. Он имеет зацеп для захвата гильзы и поперечный вырез для оси. Задняя часть выбрасывателя упирается в гнеток, на другой конец которого надета пружина выбрасывателя.
23. Возвратный механизм (рис. 24) служит для возвращения затворной рамы с затвором в переднее положение и для сообщения ударнику энергии, необходимой для разбивания капсюля патрона. Он состоит из возвратно-боевой пружины, поводка и стержня.
Рис. 24.
1 — возвратно-боевая пружина; 2 — поводок; 3 — стержень; 4 — венчик поводка; 5 — венчик стержня; 6 — выступы
Поводок и стержень имеют венчики для упора возвратно-боевой пружины. Передним концом поводок упирается в шаровую выточку затворной рамы. На венчике стержня имеются выступы для удержания стержня в трубке приклада.
24. Спусковая рама с прикладом (рис. 25) служит для помещения спускового механизма, возвратного механизма и для удобства действия пулеметом.

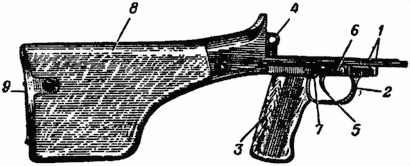

Рис. 25. Спусковая рама с прикладом:
1 — продольные выступы для соединения со ствольной коробкой; 2 — спусковая скоба; 3 — пистолетная рукоятка; 4 — проушины для чеки; 5 — спусковой крючок; 6 — предохранитель; 7 — зуб предохранителя; 8 — приклад; 9 — затыльник
Спусковая рама имеет: продольные выступы для соединения со ствольной коробкой; гнездо для спускового механизма; продолговатое отверстие для зуба предохранителя; спусковую скобу; пистолетную рукоятку; проушины для чеки ствольной коробки; с левой стороны — вырез для головки шомпола.
Приклад имеет антабку для ремня и металлический затыльник с крышкой. Под крышкой внутри приклада помещается: вверху — трубка, в которую вставляется возвратный механизм; внизу — гнездо для пенала с принадлежностью. Крышка в закрытом положении удерживается защелкой.
25. Спусковой механизм (рис. 26) служит для удержания затворной рамы на боевом взводе и для спуска ее с боевого взвода. Он состоит из спускового рычага с пружиной, спускового крючка с осью и предохранителя с пружиной.
Задний конец спускового рычага называется шепталом, на нем удерживается затворная рама на боевом взводе.

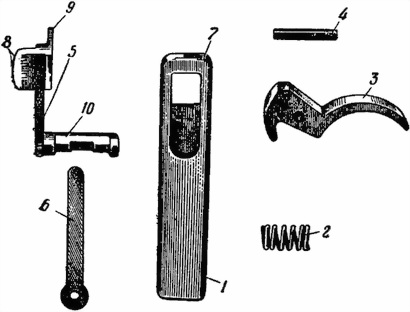

Рис. 26. Спусковой механизм:
1 — спусковой рычаг; 2 — пружина спускового рычага; 3 — спусковой крючок; 4 — ось спускового крючка; 5 — предохранитель; 6 — пружина предохранителя; 7 — шептало; 8 — флажок предохранителя; 9 — зуб предохранителя; 10 — вырез
Спусковой крючок служит для вывода шептала из-под боевого взвода затворной рамы.
Предохранитель служит для запирания спускового рычага, когда затворная рама находится на боевом взводе, чем исключается возможность случайного выстрела. Предохранитель имеет: флажок для удобства поворачивался его; зуб, который, когда пулемет поставлен на предохранитель, входит через продолговатое отверстие внутрь ствольной коробки и не позволяет отвести затворную раму назад, исключая тем самым возможность заклинания рамы на спусковом рычаге;. вырез, позволяющий спусковому рычагу опускаться вниз.
