Наставление по стрелковому делу 7,62-мм ручной пулемет Дегтярева (РПД)
Шрифт:

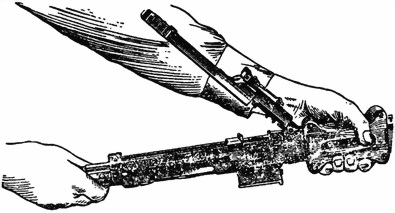

Рис. 6. Отделение затворной рамы

8) Отделить затвор от затворной рамы. Удерживая затворную раму в правой руке, взять левой рукой затвор за середину, приподнять его вверх; отделить боевые упоры от остова затвора.

7. Порядок сборки пулемета после неполной разборки:

1) Присоединить затвор к затворной раме. Взять остов затвора в левую руку,

правой рукой вставить боевые упоры в выемы остова затвора так, чтобы выступы боевых упоров были обращены один к другому. Удерживая левой рукой затвор за середину пазом кверху, правой рукой. Взять снизу затворную раму стойкой кверху; вставить фигурный выступ остова затвора в фигурный выем затворной рамы и подать затвор вперед до отказа.

2) Присоединить затворную раму к ствольной коробке. Левой рукой приподнять пулемет за ствольную коробку снизу; правой рукой направить в пазы ствольной коробки направляющие выступы затворной рамы и продвинуть ее вперед настолько, чтобы отверстие на стойке затворной рамы совпало с отверстием в ствольной коробке.

3) Присоединить рукоятку перезаряжания. Удерживая пулемет левой рукой, правой вставить в отверстие рукоятку перезаряжания и продвинуть затворную раму вперед до отказа.

В пулеметах с измененной конструкцией рукоятки перезаряжания сначала надо присоединить к ствольной коробке рукоятку перезаряжания и подать ее вперед до отказа, а затем присоединить затворную раму. Для присоединения рукоятки перезаряжания необходимо ввести выступ на переднем конце основания рукоятки в вырез на правой стенке ствольной коробки, а выступы на основании рукоятки — в уширения паза и подать рукоятку до отказа вперед.

4) Присоединить спусковую раму. Правой рукой взять спусковую раму за шейку приклада, направить продольные выступы спусковой рамы в пазы ствольной коробки и продвинуть спусковую раму вперед до отказа; закрепить спусковую раму чекой.

5) Вставить возвратный механизм в приклад. Удерживая левой рукой приклад, правой вставить возвратный механизм в трубку приклада, следя при этом, чтобы передний конец поводка вошел в шаровую выточку затворной рамы. Нажимая вперед на стержень пальцем или лезвием отвертки, направить выступы стержня в вырезы трубки приклада и повернуть стержень на 1/4 оборота по ходу часовой стрелки; стержень при этом отойдет несколько назад. Если выступы стержня не будут правильно введены в вырезы трубки приклада, то возвратный механизм выскочит.

6) Закрыть крышку ствольной коробки. Опустить крышку и затем, придерживая пулемет левой рукой за шейку приклада, большим и указательным пальцами правой руки нажать на защелку вперед и одновременно вниз, после чего отпустить защелку.

7) Присоединить шомпол так, чтобы он прошел над кронштейном через отверстие в цевье и своим передним концом вошел в отверстие прилива, расположенного на передней муфте газовой трубки, а головкой — в вырез на спусковой раме.

8) Собрать принадлежность. В корпусе пенала уложить ключ регулятора, затем в любом порядке уложить прочистки, извлекатель, выколотку, протирку, ключ мушки и вороток (рис. 7); закрыть крышку пенала и застегнуть застежку. Уложить пенал с принадлежностью в гнездо приклада и закрыть крышку затыльника.

9) Проверить правильность сборки пулемета после неполной разборки, для чего один — два раза взвести и спустить затворную раму с боевого

взвода, придерживая при этом рукой затворную раму за рукоятку перезаряжания.

Рис. 7. Укладка принадлежности в пенал

8. Порядок полной разборки пулемета:

1) Произвести неполную разборку, руководствуясь ст. 6.

2) Разобрать затвор. Выколоткой вытолкнуть ось выбрасывателя и вынуть из выреза выбрасыватель, гнеток и пружину; выколоткой вытолкнуть шпильку ударника и вынуть ударник из остова затвора.

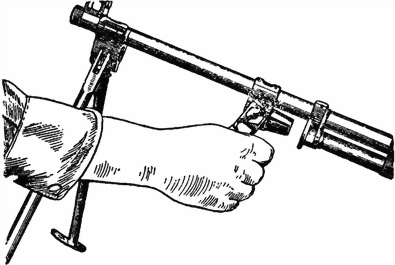

3) Отделить регулятор. Чередуя вывинчивание винта регулятора при помощи ключа (рис. 8) с легкими ударами колотушкой по головке винта, отделить регулятор и снять с винта пружинную шайбу.

Рис. 8. Вывинчивание винта регулятора

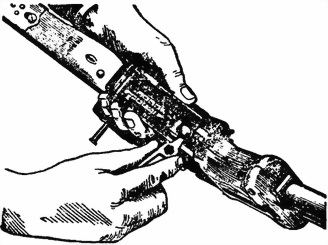

4) Разобрать механизм подачи ленты. Сжать при помощи ключа регулятора разрезную чеку и вытолкнуть ее из трубчатой оси (рис. 9); вынуть трубчатую ось.

Отделить крышку ствольной коробки от колодки приемника (рис. 10) (колодку приемника от ствольной коробки не отделять, она отделяется в артиллерийской ремонтной мастерской).

а

б

Рис. 9. Извлечение разрезной чеки:

а — сжатие разрезной чеки; бизвлечение разрезной чеки

Отделить подаватель от колодки приемника. Отделить рычаги подачи от крышки ствольной коробки, для чего вывести кольцевой выступ на переднем конце большого рычага из отверстия в крышке ствольной коробки, а малый рычаг снять с оси, расположенной в средней части крышки. Отделить малый рычаг от большого рычага.

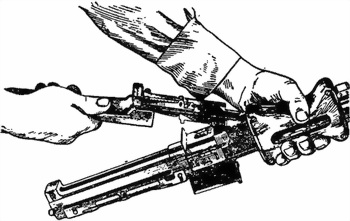

Рис. 10. Отделение крышки ствольной коробки от колодки приемника

9. Порядок сборки пулемета после полной разборки:

1) Собрать механизм подачи ленты. Присоединить малый рычаг к большому рычагу, для чего ввести передний конец большого рычага в отверстие малого рычага и надеть малый рычаг на выступ, находящийся на большом рычаге. Присоединить рычаги подачи к крышке ствольной коробки; прижать пластинчатую пружину к ребру крышки и надеть малый рычаг на ось; после этого ввести кольцевой выступ на переднем конце большого рычага в отверстие крышки ствольной коробки. Присоединить подаватель к колодке приемника.
