Наставление по стрелковому делу (НСД-38) ружейный гранатомет и ружейная граната
Шрифт:

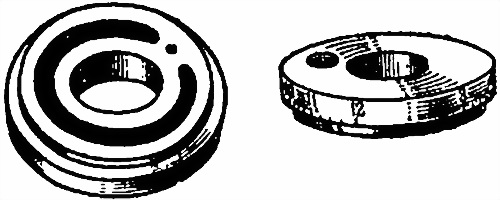

Рис. 8. Дистанционное кольцо
Дистанционное кольцо (рис. 8) служит для установки дистанционного состава на определенное время горения. Дистанционный состав (спрессованный порох) помещается в кольцевой выточке на верхней плоскости кольца. Кольцо имеет два отверстия: центральное — для соединительной втулки и боковое — запальное, через которое при выстреле воспламеняется дистанционный состав. Запальное отверстие заполнено
На боковой поверхности кольца нанесены деления с цифрами от 3 до 12, обозначающими время горения дистанционной трубки в секундах; промежуточные деления, без цифр, означают полсекунды. Деления дистанционного кольца поворотом его устанавливаются против установочной черты тарели и определяют момент разрыва гранаты после выстрела.
Между цифрами 3 и 12 нанесено заводское клеймо.
Замедлитель служит для передачи огня от дистанционного состава к детонатору. Он состоит из трубочки, наполненной спрессованным порохом. Замедлитель ввинчен в боковое отверстие тарели и через него сообщается с дистанционным составом кольца.
Детонатор служит для взрыва разрывного заряда. Он состоит из трубочки, наполненной взрывчатым веществом. Детонатор надет на замедлитель и вместе с ним входит в наперсток, углубленный в разрывной заряд.
Рис. 9. Обтюратор
Обтюратор (рис. 9) служит для помещения в нем дополнительного заряда и противодействия прорыву пороховых газов при выстреле между стенками канала мортирки и гранатой. Он имеет загнутые края, расширяющиеся под давлением газов, и два отверстия: центральное — для соединительной втулки и боковое — для прохода огня при выстреле в запальное отверстие дистанционного кольца.
Загнутые края бокового отверстия обтюратора входят в запальное отверстие дистанционного кольца, поэтому при установке кольца обтюратор вращается вместе с ним, а запальное отверстие всегда остается открытым.

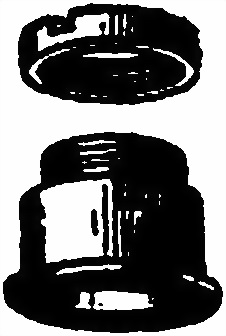

Соединительная втулка с гайкой (рис. 10) служит для соединения и скрепления всех частей дистанционной трубки и обтюратора. Втулка вместе с дистанционной трубкой и обтюраторам надета на конец центральной трубки и закреплена на ней зажимной гайкой.
< image l:href="#"/>Рис. 10. Соединительная втулка с гайкой

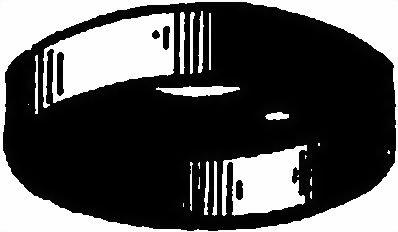

Рис. 11. Зажимная гайка
16. Зажимная гайка (рис. 11) служит для укрепления на центральной трубке собранных на втулке дистанционной трубки и обтюратора. Гайка имеет левую нарезку. При завинчивании она плотно прижимает дистанционную трубку к поддону гранаты.

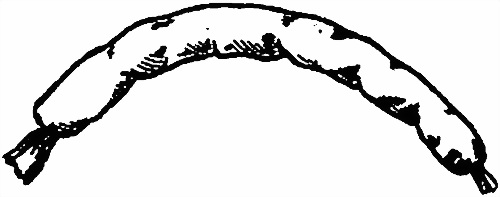

Рис. 12. Дополнительный заряд
17. Дополнительный заряд (рис. 12) служит для увеличения дальности полета гранаты. Он состоит из шелкового мешочка, наполненного бездымным порохом. Дополнительный заряд укреплен в обтюраторе.

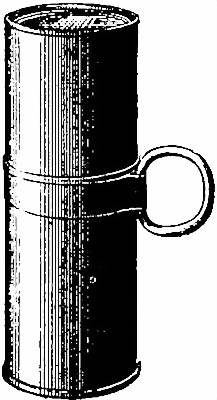

Рис. 13.
18. Для предохранения от сырости и других вредных влияний граната помещается в предохранительной коробке (рис. 13). Коробка состоит из двух половинок, герметически соединенных с помощью припаянной металлической ленты с кольцом. Кольцо служит для срывания ленты при открывании коробки.
Примечание. Гранаты прежних годов изготовления хранятся с укрепленными на дистанционной трубке предохранительными колпачками или в свинчиваемых колпачках-чехлах (рис. 14 и 15).

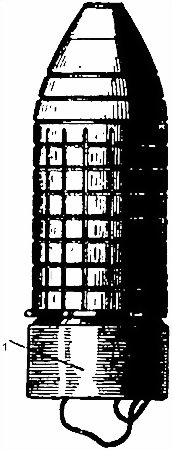

Рис. 14. Граната с предохранительным колпачком:
1 — предохранительный колпачок

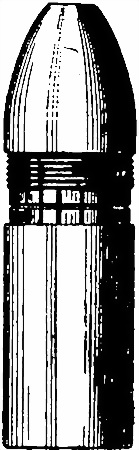

Рис. 15. Колпачок-чехол
19. Мортирка (рис. 16) служит для направления полета гранаты. Она укрепляется на дульной части винтовки и состоит из ствола, соединительной чашки и шейки.
Ствол направляет полет гранаты. Внутри он имеет 3 винтовых нареза, которые придают гранате вращательное движение для устойчивости при полете. Ствол наглухо ввинчен в соединительную чашку.
Рис. 16. Мортирка:
1 — коленчатая прорезь, 2 — шейка, 3 — соединительная чашка, 4 — ствол, 5 — нарез, 6 — канал ствола, 7 — канал шейки
Соединительная чашка служит для скрепления ствола с шейкой; по концам внутри она имеет винтовую нарезку.
Шейка служит для укрепления мортирки на винтовке. Она имеет коленчатую прорезь для прохода основания мушки (намушника) в винтовую нарезку для ввинчивания в соединительную чашку при закреплении мортирки на винтовке.
20. Угломер-квадрант (рис. 17) служит для наводки гранатомета. Он укрепляется на винтовке в выемах ложи в состоит из угломера, квадранта в хомутика.
Угломер служит для горизонтальной наводки гранатомета. Он укреплен на оси с правой стороны хомутика и может вращаться на оси и удерживаться в придаваемом ему положении. На угломере нанесена шкала. Одно малое деление шкалы равно 20 тысячным. Каждые пять малых делений (100 тысячных) вправо и влево от нуля обозначены большой чертой; каждые два больших деления последовательно занумерованы цифрами 2 и 4 (200 и 400 тысячных).
