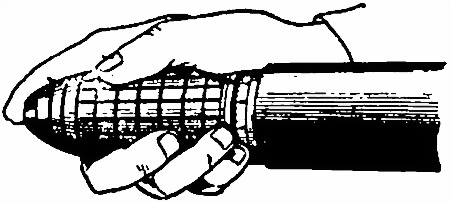

Рис. 29. Как дослать гранату в мортирку ручкой деревянной протирки
Примечания. 1. Граната должна посылаться в мортирку доотказа. Для проверки правильности досылания гранаты в мортирку на рукоятке протирки иметь метку. Выстрел при недосланной доотказа гранате опасен.
2. Воспрещается вставлять и посылать гранату в мортирку при закрытом затворе винтовки, во избежание несчастных случаев.
67. По окончании заряжания гранатометчик накладывает ладонь левой руки на приклад винтовки сверху, чтобы она

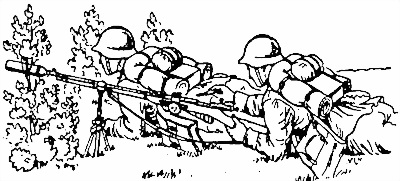

Рис. 30. Заряжание винтовки
68. Для производства выстрела гранатометчик спускает курок.
При спуске курка правую руку на шейке приклада винтовки держать свободно, не обжимая шейки, так как спусковая скоба при выдаче может ушибить пальцы.
Произведя выстрел, гранатометчик открывает затвор винтовки.
69. Для временного прекращения стрельбы гранатометчик открывает затвори убирает руки с гранатомета.
Для полного прекращения стрельбы, убедившись, что в мортирке нет гранаты, закрывает затвор и спускает курок.
Если к моменту полного прекращения стрельбы в мортирке осталась неиспользованная граната, гранатометчик открывает затвор винтовки и приказывает помощнику гранатометчика разрядить мортирку. Помощник гранатометчика снимает мортирку с винтовки, выталкивает гранату из мортирки палочкой (или головкой шомпола) через канал шейки, укладывает гранату в коробку и снова присоединяет мортирку к винтовке.
Разборка гранатомета при полном превращении стрельбы производится только по команде командира отделения.
ГЛАВА IV
ПРАВИЛА ВЕДЕНИЯ ОГНЯ ИЗ ГРАНАТОМЕТА В БОЮ
70. Ружейный гранатомет в бою обеспечивает боевые действия стрелкового отделения. Соединенные в группу ружейные гранатометы могут обеспечивать боевые действия стрелкового взвода.
Гранатометчик ведет огонь из гранатомета и выполняет всю работу, связанную с использованием его в бою.
Помощник гранатометчика помогает гранатометчику в его работе, обеспечивает гранатомет всем необходимым для ведения огня и замещает наводчика.
Гранатами в бою гранатомет обеспечивается распоряжением командира отделения.
Когда запас гранат израсходован или огонь гранатами не ведется, гранатометчики используются как ружейные стрелки.
71. Огонь ружейного гранатомета характеризуется следующими данными:
| Расстояние в м | Угол прицеливания в градусах | Наибольшее превышение средней траектории в м | Полное рассеивание | гранат в м | Время полета гранаты в секундах | Заряд |
|---|---|---|---|---|---|---|
| в дальности | по фронту | |||||
| 150 | 16 | 10 | 36 | 4 | 3 | Без дополнительного заряда |
| 200 | 22 | 18 | 32 | 7 | 4 | Без дополнительного заряда |
| 250 | 29 | 36 | 28 | 11 | 5,5 | Без дополнительного заряда |
| 300 | 9 | 15 | 60 | 10 | 32,5 | С
|
| 400 | 11 | 20 | 68 | 14 | 4,25 | С дополнительным зарядом |
| 500 | 15 | 33 | 76 | 17 | 5,5 | С дополнительным зарядом |
| 600 | 20 | 62 | 84 | 20 | 7 | С дополнительным зарядом |
| 700 | 26 | 103 | 92 | 24 | 8,75 | С дополнительным зарядом |
| 800 | 32 | 130 | 108 | 29 | 10,5 | С дополнительным зарядом |
72. Для ведения огня при наступлении гранатометчики должны располагаться преимущественно в складках местности, канавах, ямах, воронках от снарядов или за невысокими закрытиями, обеспечивающими скрытность расположения удобство действия.
В обороне гранатометчики располагаются в окопе.
73. Целями для ружейного гранатомета являются группы противника, расположенные в недоступных для ружейного и пулеметного огня складках местности и укрытиях: в лощинах, неглубоких оврагах, канавках, окопах, ходах сообщения, воронках от снарядов, за закрытиями и т. п.
При отсутствии укрытых целей огонь ружейного гранатомета может применяться и для поражения открытых групповых целей.
74. Цели указываются гранатометчику «командиром отделения.
Если цель скрыта, указывается вспомогательная точка наводки.
Отыскав указанную ему цель (или вспомогательную точку наводки), гранатометчик обязан доложить — «вижу»; если цель (вспомогательная точка наводки) не видна, гранатометчик докладывает — «не вижу».
75. При самостоятельном ведении огня гранатометчик выбирает цель самостоятельно, руководствуясь боевым ее значением. Уничтожению подлежат в первую очередь важнейшие цели, а из числа их — наиболее выгодные, т. е. ближайшие и легко уязвимые.
76. Определение исходной установки угломера производится в зависимости от положения точки наводки в отношении цели. Точка наводки может выбираться как в расположении самой цели, так и в стороне от нее (в пределах до 400 тысячных). К выбору точки наводки в стороне от цели прибегать в тех случаях, когда по условиям обстановки выбор точки наводки в расположении цели невозможен (гранатомет расположен в складке местности, откуда цель не видна, или если цель скрыта складкой местности, задымлена в т. п.).
Рис. 31. Установка угломера влево 2 (2-00)
77. При выборе точки наводки в середине цели исходной установкой угломера является ноль.
78. При выборе точки наводки в стороне от пели измерить угол между целью и точкой наводки с помощью угломерной шкалы стрелковой линейки, подручных предметов (угловая величина которых известна) или пальцев руки. Для измерения направить нулевое деление шкалы линейки (край подручного предмета или пальца) на цель и посмотреть, против какого деления шкалы (какой части подручного предмета или пальца) приходится точка наводки.
