Наставление по стрелковому делу (НСД-38) ружейный гранатомет и ружейная граната
Шрифт:
57. При расположении гранатомета в укрытии (окоп, воронка от снаряда, яма и т. п.) или за укрытием (бугорок, кочка, насыпь и т. п.) сошку ставить позади укрытия (бруствера) так, чтобы поверх него выступал только конец ствола мортирки.
58. При расположении на открытой местности гранатометчики должны отрыть окоп о площадкой для гранатомета.
59. Наводка гранатомета в цель (непосредственно или по вспомогательной точке) складывается из горизонтальной и вертикальной наводок.
Горизонтальная и вертикальная
60. Для горизонтальной наводки (направления гранатомета в цель) гранатометчик: а) ставит указатель визирной линейке угломера против скомандованного (или самостоятельно избранного) деления; б) наводит гранатомет в указанную или выбранную самостоятельно точку наводки, для чего, визируя через прорезь и мушку визирной линейки, передвигает приклад винтовки по опорной бороздке в нужную сторону до тех пор, пока линия визирования (прицеливания) не будет направлена в точку наводки; если передвижение приклада по опорной бороздке не обеспечивает направления гранатомета в цель, гранатометчик приказывает своему помощнику переставить сошку в нужную сторону, после чего продолжает наводку, как указано выше.
Примечание. Если горизонтальная наводка производится непосредственно по цели с нулевой установкой угломера, для ускорения наводки визирование можно производить по мортирке.
61. Для вертикальной наводки:
а) гранатометчик приказывает своему помощнику поднимать или опускать внутреннюю трубу сошки, а сам в это время следит за передвижением шкалы в окне квадранта для углов возвышения — по нижней части шкалы (от 0 до 45), а для углов склонения (команда «квадрант меньше») — по верхней части шкалы (от 0 до 15); как только нужное деление шкалы остановится против установочной черты окна, гранатометчик приказывает своему помощнику закрепить внутреннюю трубу сошки;
б) помощник гранатометчика открепляет зажим стойки, по указанию наводчика поднимает (опускает) внутреннюю трубу слойки сошки и закрепляет ее в приданном положении зажимом стойки.
После закрепления внутренней трубы стойки сошки гранатометчик проверяет наводку гранатомета и, если нужно, исправляет ее. При незначительном несовпадении нужного деления шкалы квадранта с установочной чертой исправление вертикальной наводки может производиться осаживанием приклада винтовки в опорной бороздке.
62. Перед заряжанием граната должна быть подготовлена.
Подготовка гранаты к Заряжанию производится помощником гранатометчика по команде командира отделения или гранатометчика. Для этого: а) вынуть гранату из предохранительной коробки; б) установить дистанционную трубку; в) удалить (если нужно) дополнительный заряд.

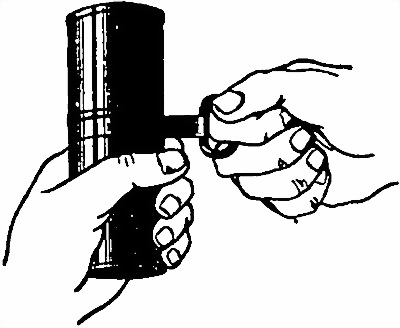

Рис. 24. Как вскрыть предохранительную коробку
63. Для того чтобы вынуть гранату из предохранительный коробки, нужно взять гранату в левую руку, продеть указательный или средний палец правой руки в кольцо металлической ленты, скрепляющей обе
Примечания. 1. Для освобождения гранаты от наружного колпачка-чехла свинтить рукой верхнюю его крышку и вынуть гранату; если крышка не свинчивается, вложить колпачок головной частью в мортирку так, чтобы выступы его вошли в нарезы ствола мортирки, и повернуть нижнюю часть колпачка на один оборот (рис. 25); дальнейшее свинчивание крышки колпачка производить рукой.
2. Для срывания оловянного предохранительного колпачка взять гранату в левую руку, дном кверху, и пальцами правой руки тянуть за отрывную проволоку до тех пор, пока она не перережет дно колпачка вокруг зажимной гайки; затем резко потянуть проволоку вниз и вперед так, чтобы отрывная лента сияла колпачок (рис. 26); если обрывки колпачка останутся у герметического кольца тарели, удалить их рукой, чтобы они не мешали при введении гранаты в мортирку.

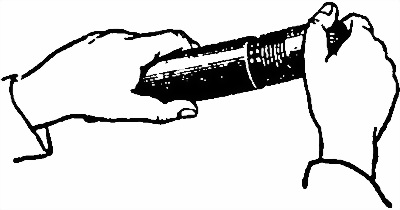

Рис. 25. Свинчивание крышки колпачка-чехла

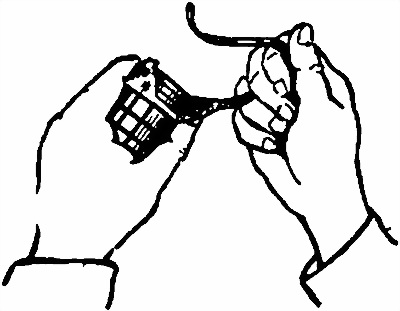

Рис. 26. Как сорвать оловянный предохранительный колпачок
64. Для установки дистанционной трубки взять гранату в левую руку головкой вперед, а установочной чертой тарели к себе, большим и указательным пальцами правой руки обхватить обтюратор и дистанционное кольцо и поворачивать их (в любую сторону) до тех пор, пока против установочной черты тарели не станет нужное деление кольца (рис 27).

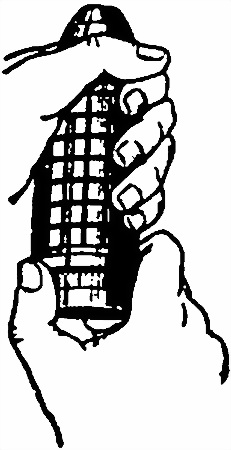

Рис. 27. Установка дистанционного кольца
65. Для удаления дополнительного заряда (по команде — «без дополнительного, заряжай»), удерживая гранату в левой руке, обтюратором кверху, пальцами правой руки захватить конец дополнительного заряда и вырвать его из обтюратора.
66. Для заряжания гранатомета:
а) гранатометчик открывает затвор винтовки;
б) помощник гранатометчика вкладывает подготовленную гранату в дуло мортирки (головкой в поле) так, чтобы ведущие выступы вошли в нарезы канала мортирки; нажимом на головку гранаты рукояткой деревянной протирки посылает гранату доотказа в мортирку (рис. 28 в 29);
Рис. 28. Как вставить гранату в мортирку
в) гранатометчик вкладывает в винтовку боевой патрон и закрывает затвор (рис. 30).
