79. Установку указателя визирной линейки угломера производить: если цель левее точки наводки — влево от нуля, а если правее — вправо от нуля, на величину измеренного угла между целью и точкой наводки.

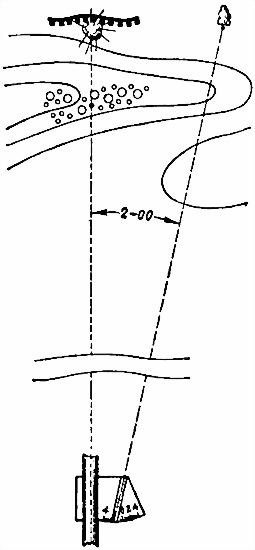

Примеры. 1. Цель находится левее точки наводки на 200 тысячных, исходная установка угломера — влево 2-00 (рис. 31).
2. Цель правее точки наводки на четыре пальца; исходная установка угломера — вправо 1-20 (считая, что угловая величина пальца по ширине равна 30 тысячным).
80. Установки квадранта и дистанционной трубки определяются в зависимости от расстояния до цели с расчетом, чтобы разрыв гранаты происходил над целью на высоте от 0,5 до 5 м. Более высокие разрывы, а также клевки не обеспечивают надежного поражения цели.
81. При определении исходных установок квадранта и дистанционной трубки руководствоваться следующей
| Расстояния стрельбы в м | Установки квадранта в градусах | Установки дистанционной трубки в секундах | Заряд |
|---|---|---|---|
| 150 | 16 | 3 | Без дополнительного заряда |
| 200 | 22 | 4 | Без дополнительного заряда |
| 250 | 29 | 5½ | Без дополнительного заряда |
| 300 | 9 | 3¼ | С дополнительным зарядом |
| 350 | 10 | 3¾ | С дополнительным зарядом |
| 400 | 11 | 4¼ | С дополнительным зарядом |
| 450 | 12 | 4¾ | С дополнительным зарядом |
| 500 | 15 | 5½ | С дополнительным зарядом |
| 550 | 17 | 6¼ | С дополнительным зарядом |
| 600 | 20 | 7 | С дополнительным зарядом |
| 650 | 23 | 8 | С дополнительным зарядом |
| 700 | 26 | 8¾ | С дополнительными зарядом |
| 750 | 29 | 9½ | С дополнительным зарядом |
| 800 | 32 | 10½ | С дополнительным зарядом |
82. Когда цель расположена выше или ниже горизонта гранатомета, в установку квадранта вносить поправку на угол места цели. Углы места цели учитывать с точностью до одного градуса; углы менее одного градуса при стрельбе не учитывать,
83. При переводе углов места цели, измеренных в тысячных, в градусы считать, что угол в 17 тысячных равен 1 градусу.
84. Определение угла места цели производить с помощью угломерной шкалы стрелковой линейки или подручных предметов, угловая величина которых известна.
85. Для определения углов места цели линейкой или подручными предметами вытянуть руку с линейкой (подручным предметом) на 50 см от глаза, направить нулевое деление шкалы (край подручного предмета) в намеченную на местности точку, через которую проходит горизонт гранатомета, и заметить, против какого деления шкалы (какой части подручного предмета) приходится цель (рис. 82); деление это определит величину угла места цели.
Рис. 32. Определение угла места цели линейкой
Горизонт гранатомета определять одним из следующих способов:
а) лежа за гранатометом, держать перед глазами стрелковую линейку горизонтально так, чтобы не видеть ни верхней, ни нижней плоскости ее, а видеть только ребро линейки; заметить на местности точку, которая приходится против ребра линейки; через эту точку будет проходить на местности горизонт гранатомета;
б) предать гранатомету горизонтальное положение с помощью квадранта; смотря через ось канала ствола или по верхней плоскости мортирки, заметить на местности точку, через которую проходит горизонт гранатомета.
86. С достаточной практической точностью углы места цели можно измерять с помощью пальцев руки, вытянутой на 50 см, считая, что указательный палец покрывает угол, равный примерно 2 градусам 30 тысячным).
87. Если цель расположена выше гранатомета (угол места цели положительный), табличный угол прицеливания увеличивать на измеренный угол места цели; если цель расположена ниже (угол места цели отрицательный), табличный угол прицеливания уменьшать на намеренный угол места цели. Дистанционную трубку при этом ставить соответственно расстоянии до цели.
Примеры. 1.
2. Дистанция стрельбы 500 м, табличный угол прицеливании 15 градусов, угол места цели — 4 градуса; стрельбу вести при угле возвышения 11 градусов и при установке дистанционной трубки на 5½ секунд.
88. Определив исходные установки угломера, квадранта и дистанционной трубки, с учетом угла места цели, переходить к стрельбе на поражение.
Для надежного поражения цели необходимо стремиться, чтобы разрывы гранат были непосредственно над целью (не выше 5 м).
89. При ведении огня на поражение нормальные разрывы достигаются тщательным корректированием огня по разрывам гранат. При этом руководствоваться следующим:
а) боковые отклонения корректировать изменением точки наводки или установки угломера;
б) отклонения по дальности и по высоте корректировать изменением установки квадранта (угла прицеливания) и установки дистанционной трубки, согласно следующей таблице.
| Расстояние стрельбы в м | Изменение установки дистанционной | трубки на одно деление | Изменение угла прицеливания | по квадранту на один градус | Заряд |
|---|---|---|---|---|---|
| дальность разрывов | высота разрывов | дальность разрывов | высота разрывов | ||
| 150 | 50 | 15 | ― | 3 | Без дополнительного заряда |
| 200 | 45 | 30 | ― | 5 | Без дополнительного заряда |
| 250 | 40 | 40 | ― | 8 | Без дополнительного заряда |
| 300 | 80 | 9 | 1,5 | 3 | С дополнительным зарядом |
| 350 | 80 | 10 | 2 | 4 | С дополнительным зарядом |
| 400 | 80 | 11 | 2,5 | 5 | С дополнительным зарядом |
| 450 | 80 | 13 | 3 | 6 | С дополнительным зарядом |
| 500 | 80 | 15 | 3,5 | 7 | С дополнительным зарядом |
| 550 | 78 | 20 | 4 | 8 | С дополнительным зарядом |
| 600 | 76 | 25 | 5 | 9 | С дополнительным зарядом |
| 650 | 75 | 30 | 6 | 10 | С дополнительным зарядом |
| 700 | 73 | 33 | 7 | 11 | С дополнительным зарядом |
| 750 | 71 | 37 | 8 | 13 | С дополнительным зарядом |
| 800 | 67 | 40 | 8 | 15 | С дополнительным зарядом |
Примеры. 1. При стрельбе с установками квадранта и дистанционной трубки, соответствующими дистанции 350 м: квадрант 10, трубка 3¾ (таблица на стр. 51) получился клевок в расположение цели. Из таблицы для корректирования огня (стр. 54) видно, что при стрельбе на З50 м изменение дистанционной трубки на одно деление изменяет дальность разрыва на 80 м и высоту разрыва на 10 м; изменение же угла прицеливания но квадранту на один градус изменяет дальность разрыва всего лишь на 2 ми высоту разрыва на 4 м. В нашем примере для получения нормального по высоте разрыва над целью (в пределах 0,5–5 м) нужно, не изменяя установки дистанционной трубки, увеличить угол возвышения по квадранту на один градус и скомандовать: «Квадрант 11, трубка 3¾».
