Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

НКО Союза ССР

б) отделить курок: пальцем руки опустить передний конец спусковой тяги вниз, вывести цапфы курка из вырезов спусковой скобы и отделить курок вместе с направляющим стержнем и боевой пружиной;

в) отделить коромысло: вывести цапфы коромысла из вырезов стойки спусковой скобы и отделить его;

г) отделить спусковой крючок с тягой: вытолкнуть ось спускового крючка, поднимая крючок кверху, отделить его от спусковой скобы вместе со спусковой тягой;

д) отделить

пружину спусковой тяги: приподнять передний конец пружины вверх и отделить ее от спусковой скобы;

е) отделить автоматический спуск: вытолкнуть ось и отделить автоматический спуск вместе с пружиной от спусковой скобы;

ж) отделить предохранитель: выбить задвижку из пазов скобы, отделить стопор с пружиной и вытащить предохранитель вперед;

з) отделить защелку магазина: вытолкнуть ось защелки и отделить защелку от скобы вместе с пружиной.

6. Отделить выбрасыватель от остова затвора: заостренным концом извлекателя выбрасывателя вывести из гнезда выбрасывателя упор пружины и, отжимая выбрасыватель назад и в сторону, отделить его от остова затвора. Вытащить из гнезда остова затвора пружину с упором.

63. Сборка механизмов винтовки

1. Соединить выбрасыватель с остовом затвора: вставить пружину и упор выбрасывателя головкой вперед в гнездо остова затвора; отжать упор доотказа назад и вставить выбрасыватель в гнездо остова затвора.

2. Собрать ударно-спусковой механизм:

а) поставить на место защелку магазина: вставить пружину в гнездо защелки, а защелку — в вырез спусковой скобы; при помощи выколотки совместить отверстие защелки с отверстием спусковой скобы и вставить ось защелки;

б) собрать предохранитель: вставить стержень предохранителя в отверстие спусковой скобы, опустить флажок предохранителя вниз, установить стопор с пружиной головкой стопора к стержню предохранителя, поджать пружину при помощи выколотки и вставить задвижку;

в) поставить на место автоматический спуск: вставить в его гнездо пружину, вставить спуск вместе с пружиной в передний конец выреза спусковой скобы; совместить отверстие спуска с отверстием скобы и вставить ось;

г) поставить на место пружину спусковой тяги: приподнимая задний конец пружины вверх, завести передний ее конец за штифт;

д) поставить на место спусковой крючок со спусковой тягой: соединить спусковую тягу со спусковым крючком; вставить сверху спусковой крючок между ушками спусковой скобы, совместить отверстие крючка с отверстием ушков, следя при этом, чтобы перо пружины вошло в вырез крючка, после чего вставить ось спускового крючка;

е) поставить на место коромысло: нажать большим пальцем левой руки на передний конец спусковой тяги, вставить цапфы коромысла в вырезы стойки спусковой скобы; шептало должно быть направлено вперед и кверху;

ж) поставить на место курок с направляющим стержнем и боевой пружиной: соединить стержень с курком так, чтобы скос на конце стержня был направлен книзу; надеть на стержень

боевую пружину; взять спусковую скобу в левую руку, нажать большим пальцем на спусковую тягу, а указательным пальцем отжимать верхний конец коромысла назад; вставить задний конец боевой пружины в вырез коромысла и ввести цапфы курка в вырезы спусковой скобы;

з) поставить курок на боевой взвод: обхватив спусковую скобу левой рукой и нажимая большим пальцем этой руки на головку курка, повернуть его книзу настолько, чтобы шептало заскочило за боевой взвод.

3. Собрать отражатель, останов затвора и разобщитель автоматического спуска:

а) вставить разобщитель сверху в гнездо ствольной коробки;

б) вставить останов затвора с пружиной в вырез отражателя;

в) вставить отражатель в паз ствольной коробки; при помощи медного гнетка дослать его доотказа вниз и забить штифт так, чтобы наружный конец его не выступал за плоскость ствольной коробки, а другой конец зашел за верхнюю плоскость отражателя.

4. Собрать защелку спусковой скобы:

а) положив ствол колодкой прицела вниз, вставить стопор запора втулки с пружиной в гнездо ствольной коробки головкой вверх;

б) вставить запор втулки в верхнее отверстие задней стенки ствольной коробки, направляя при этом флажок запора вправо; выколоткой нажать на стопор, подать запор вперед доотказа и повернуть флажок на 180°;

в) вставить втулку в нижнее отверстие ствольной коробки, направляя ее срезом вниз;

г) вставить пружину в гнездо защелки и ввести защелку в вырез ствольной коробки так, чтобы верхний ее конец вошел в поперечный вырез втулки; совместить отверстие защелки с отверстием ствольной коробки и вставить ось.

5. Собрать прицел:

а) надеть хомутик на прицельную планку продольным вырезом вверх и запиленным углом вперед;

б) соединить пружину прицельной планки с колодкой прицела так, чтобы пятка ее вошла в паз на задней стенке колодки;

в) соединить прицельную планку с колодкой прицела: установить передний конец планки около ушков колодки; нажимая на конец планки при помощи выколотки, большим пальцем левой руки послать планку вперед настолько, чтобы цапфы планки вошли в вырезы ушков колодки.

6. Собрать мушку с намушником:

а) вставить намушник в пазы выступа надульника риской вперед и при помощи медного гнетка поставить его на место до совмещения рисок;

б) вставить мушку в намушник и завинтить ее при помощи ключа.

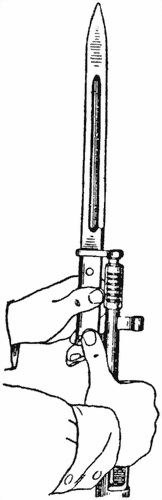

7. Дальнейшая сборка винтовки производится как изложено выше.

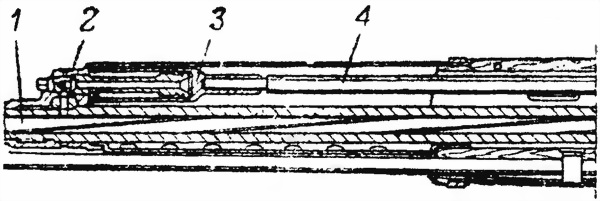

а

б

Рис. 74. Положение частей винтовки до заряжания:
