Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

НКО Союза ССР

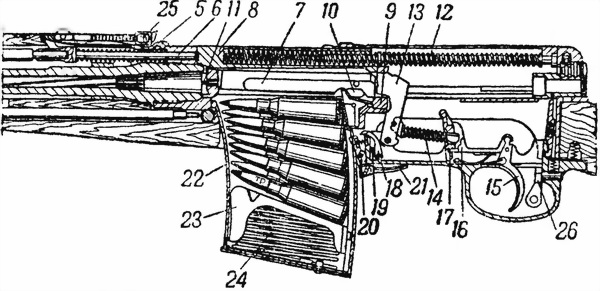

1 — ствол; 2 — газовая камора с регулятором и патрубком; 3 — газовый цилиндр; 4 — шток; 5 — пружина толкателя; 6 — толкатель стебля затвора; 7 — остов затвора; 8 — стебель затвора; 9 — упор остова затвора; 10 — ромбоидальные выступы остова затвора; 11 — боек ударника; 12 — возвратная пружина; 13 — курок; 14 —

боевая пружина; 15 — спусковой крючок; 16 — выступ спусковой тяги; 17 — коромысло; 18 — автоматический спуск; 19 — пружина автоматического спуска; 20 — защелка магазина; 21 — хвост защелки; 22 — магазин; 23 — подаватель; 24 — пружина подавателя; 25 — хомутик прицельной планки; 26 — предохранитель

ВЗАИМОДЕЙСТВИЕ ЧАСТЕЙ И МЕХАНИЗМОВ ВИНТОВКИ

Положение частей и механизмов винтовки до заряжания

64. Части и механизмы винтовки до заряжания находятся в следующем положении (рис. 74):

а) магазин (22) вставлен в окно ствольной коробки;

б) газовый цилиндр (3) в крайнем положении передним срезом упирается в заднюю стенку газовой каморы (2); пружина толкателя (5) стебля затвора имеет наименьшее поджатие; задний конец толкателя (6) находится в канале ствольной коробки;

в) остов затвора (7) и стебель затвора (8) находятся в крайнем переднем положении; стебель затвора упирается передним срезом в стенку ствольной коробки, задний конец остова затвора опущен книзу и опорной плоскостью упирается в упор остова затвора; стенки нижних вырезов стебля затвора опираются на ромбоидальные выступы (10) остова завтора;

г) зацеп выбрасывателя находится в вырезе пенька ствола; ударник в переднем положении, боек его (11) выступает за плоскость дна чашечки затвора; пружина ударника сжата; возвратная пружина (12) имеет наименьшее напряжение;

д) курок (13) спущен с боевого взвода; боевая пружина имеет лишь предварительное поджатие; хвост спускового крючка (15) отжат вперед, выступ (16) спусковой тяги находится в верхнем положении, разобщитель автоматического спуска опущен книзу; автоматический спуск (18) отжат вперед и выведен из сцепления с курком; пружина его (19) имеет наибольшее поджатие;

е) верхний конец защелки магазина (20) отжат вперед и находится под выступом магазина, а хвост защелки (21) магазина прижат к скобе; при снаряженном магазине (22) пружина (24) подавателя (23) сжата; очередной патрон упирается в остов затвора, а останов затвора опущен книзу; при неснаряженном магазине подаватель понят кверху, и выступ его отжимает кверху останов затвора; пружина подавателя имеет наименьшее поджатие;

ж) флажок предохранителя (26) опущен книзу; хомутик (25) прицельной планки оттянут назад.

Взаимодействие частей и механизмов винтовки при заряжании

65. Для заряжания винтовки (рис. 75) надо:

а) при снаряженном магазине отвести затвор за рукоятку стебля доотказа назад и отпустить рукоятку;

б) при неснаряженном магазине также отвести затвор за рукоятку стебля назад и отпустить рукоятку, при этом останов заскочит за передний срез остова затвора и остановит его в заднем положении; снарядить

магазин при помощи обоймы или же заменить его заранее снаряженным магазином; после этого правой рукой подать слегка стебель затвора назад и отпустить его;

в) при отведении затвора назад сначала стебель затвора (1) отходит примерно на 6―7 мм, а остов затвора остается на месте; при этом передние стенки вырезов стебля становятся против передних стенок ромбоидальных выступов (2) остова затвора; при дальнейшем движении стебля передние стенки его вырезов, упираясь в наклонные плоскости ромбоидальных выступов остова затвора, заставляют задний конец остова затвора подняться вверх и выводят его опорную плоскость (3) из-за опорной плоскости упора остова затвора; после этого остов затвора и стебель вместе отходят назад;

г) при движении остова затвора задний его срез, упираясь в головку курка, заставляет курок поворачиваться на цапфах; при окончательно отведенном курке автоматический спуск под действием пружины заходит за автоматический взвод курка и в то же время отжимает разобщитель вверх; шептало коромысла заходит за боевой взвод курка; при вращении курка задний конец стержня боевой пружины, действуя своим скосом на стойку спусковой тяги, опускает передний конец тяги вниз и размыкает ее с коромыслом; при окончательно сдвинутом назад стержне стойка тяги становится против выреза стрежня, что дает возможность переднему концу тяги подняться вверх и принять положение, необходимое для спуска курка с боевого взвода;

д) по мере отхода затвора назад возвратная пружина сжимается и получает наибольшее напряжение в тот момент, когда задний срез стебля упрется в стенку ствольной коробки, а остов затвора дойдет до переднего среза втулки ствольной коробки;

е) при отходе затвора назад, когда передний его срез пройдет заднюю стенку магазина, патроны под действием пружины подавателя несколько поднимутся кверху, и очередной патрон, прижимаясь к верхним загибам коробки магазина, станет на пути движения затвора;

Рис. 75. Взаимодействие частей винтовки при заряжании:

1 — стебель затвора; 2 — ромбоидальные выступы остова затвора; 3 — опорная плоскость остова затвора; 4 — упор остова затвора; 5 — курок; 6 — автоматический спуск; 7 — разобщитель автоматического спуска; 8 — направляющий стержень боевой пружины; 9 — спусковая тяга; 10 — коромысло; 11 — ударник

ж) под усилием возвратной пружины стебель затвора движется вперед и, действуя задними стенками вырезов на выступы остова затвора, заставляет также двигаться вперед и остов затвора;

з) остов затвора, захватывая очередной патрон из магазина, проталкивает его вперед; благодаря скосу на передней стенке магазина патрон поступает в патронник; при окончательной досылке патрона в патронник зацеп выбрасывателя перескакивает через закраину гильзы;

и) остов затвора, упираясь в дно шляпки патрона, останавливается, задний срез остова затвора встает против опорной плоскости упора остова затвора (4), стебель затвора, продолжая движение вперед и действуя при помощи задних стенок нижних вырезов на задние плоскости ромбоидальных выступов остова затвора, заставляет опорную плоскость остова затвора зайти за упор в ствольной коробке; при дальнейшем движении стебля верхние плоскости его задних вырезов заходят на верхние плоскости ромбоидальных выступов остова затвора и прочно запирают канал ствола;
