Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

НКО Союза ССР

7. Вставить шомпол: для этого нажать на защелку, ввести передний конец шомпола в отверстие выступа надульника и подать шомпол вниз настолько, чтобы зуб защелки оказался выше выступа на стержне шомпола, после чего освободить защелку.

8. Вставить ударно-спусковой механизм: повернуть винтовку прицелом вниз, предварительно проверив положение флажка запора втулки ствольной коробки, который должен быть повернут влево, ввести цапфы переднего конца спусковой скобы в вырезы ствольной коробки, нажать на задний конец спусковой скобы и энергичным толчком ладони правой

руки подать спусковую скобу в вырез ложи (рис. 72); зуб защелки при этом должен заскочить в вырез скобы, а задняя стенка втулки ствольной коробки должна вплотную подойти к задней стенке ствольной коробки; повернуть винтовку прицелом вверх, опустить флажок вниз, поворачивая его слева направо.

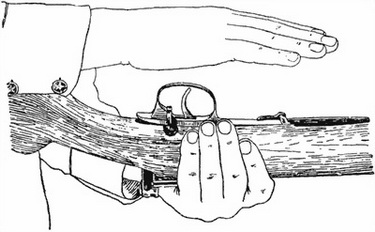

Рис. 72. Установка ударно-спускового механизма

9. Соединить ударник с остовом затвора: надеть пружину на ударник, вставить ударник с пружиной в канал остова затвора, совместить вырез ударника с отверстием для шрифта и вставить штифт.

10. Соединить остов затвора со стеблем: взять стебель затвора в правую руку вырезом вверх, рукояткой вперед, левой рукой ввести передний конец остова затвора в вырез стебля, продвинуть остов затвора доотказа назад и ввести его выступы в вырезы стебля.

11. Вставить затвор в ствольную коробку: удерживая винтовку за шейку приклада левой рукой, ввести правой рукой направляющий выступ стебля затвора в паз ствольной коробки и отвести стебель за рукоятку назад до совмещения правого его направляющего выступа с вырезом ствольной коробки, повернуть за рукоятку стебель затвора вниз и подать его доотказа вперед.

12. Вставить возвратную пружину: надеть пружину на направляющую трубку и стержень, ввести правой рукой вперед конец пружины в гнездо стебля затвора, левой рукой взять пружину около заднего конца направляющей трубки и ввести последнюю в гнездо стебля, правой рукой завести головку направляющего стержня за заднюю стенку ствольной коробки, направляя при этом передний его конец в канал трубки.

13. Вставить крышку ствольной коробки: положить винтовку прицелом вверх, надеть крышку на стебель затвора, левой рукой подать направляющий стержень пружины несколько вперед, упереть большой палец правой руки в головку стержня и продвинуть стрежень вперед доотказа; взять крышку левой рукой, ввести головку стержня в полукруглый вырез крышки и, удерживая крышку левой рукой, подать ее назад.

14. Вставить магазин: завести выступ передней стенки магазина за уступ ствольной коробки и, поворачивая магазин, подать его в окно коробки, при этом защелка магазина должна заскочить за поперечный выступ задней стенки магазина. После этого хвост защелки повернуть к ствольной коробке.

60. Примыкание и снимание штыка

1. Примыкание штыка: вынуть штык из ножны, поставить винтовку прикладом на землю, мушкой вправо, правой рукой обхватить газовую камору, удерживая левой рукой штык за рукоятку,

надеть его пазом головки рукоятки на нижний выступ надульника, большим пальцем правой руки (рис. 73) нажать на защелку рукоятки штыка, левой рукой подать штык вниз доотказа, направляя при этом отверстие упора рукоятки на втулку надульника.

< image l:href="#"/>

Рис. 73. Примыкание штыка

2. Снимание штыка: поставить винтовку прикладом вниз, мушкой вправо, нажать пальцем правой руки на защелку штыка, а левой рукой приподнимая штык кверху, отделить его от ствола.

61. Разборка и сборка магазина

1. Разборка магазина: взять магазин в левую руку крышкой вверх, при помощи выколотки отжать вниз защелку крышки, сдвинуть крышку несколько вперед; удерживая конец пружины подавателя пальцем левой руки, снять крышку, отделить пружину и подаватель от коробки магазина.

2. Сборка магазина: взять коробку магазина в левую руку, вложить в нее подаватель с пружиной, сжать пружину подавателя и надвинуть крышку на коробку до заскакивания её выступа в отверстие защелки.

62. Разборка механизмов винтовки при ремонте и замене деталей

Разборка перечисленных ниже механизмов винтовки производится оружейным мастером при ремонте и замене деталей винтовки.

Изложенная ниже общая последовательность разборки необязательна, но разборка каждого отдельного механизма производится обязательно в указанном ниже порядке.

1. Отделить мушку с намушником:

а) при помощи ключа вывинтить мушку;

б) медным гнетком и молотком выбить из пазов выступа надульника намушник.

2. Разобрать прицел:

а) выколоткой надавить на передний конец прицельной планки и вывести ее цапфы из вырезов колодки, левой рукой сдвинуть планку назад и отделить от колодки прицела;

б) приподнять передний конец пружины прицельной планки и, подавая ее вперед, отделить от колодки прицела;

в) пальцами руки нажать на защелки хомутика и снять хомутик с прицельной планки.

3. Разобрать защелку спусковой скобы:

а) при помощи выколотки вытолкнуть ось защелки и вытащить защелку из выреза ствольной коробки;

б) при помощи выколотки продвинуть вперед втулку ствольной коробки и отделить ее от ствольной коробки;

в) флажок запора втулки повернуть вправо, вытянуть его из гнезда ствольной коробки, отделить стопор с пружиной.

4. Разобрать отражатель, останов затвора и разобщитель автоматического спуска:

а) при помощи выколотки сместить штифт, удерживающий отражатель, и снизу медным гнетком выбить отражатель из пазов ствольной коробки;

б) отделить останов затвора и пружину от отражателя;

в) снизу вытолкнуть выколоткой разобщитель и отделить его от ствольной коробки.

5. Разобрать ударно-спусковой механизм:

а) спустить курок с боевого взвода, для чего нажать на автоматический спуск, и, предохраняя руку от удара курка, нажать на спусковой крючок;
