Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

НКО Союза ССР

7. Газовый регулятор (рис. 6) служит для регулирования количества отводимых пороховых газов из канала ствола. Регулятор имеет пять поперечных отверстий различного диаметра, любое из которых может быть установлено против газового отверстия газовой каморы.

Головка регулятора имеет вид пятигранника, на гранях которого цифрами показаны диаметры соответствующих отверстий. При помощи этого пятигранника регулятор ключом устанавливается на требуемые отверстия.

Регулятор имеет заплечико, ограничивающее смещение вперед в газовой каморе, и продольный цилиндрический

канал для отвода газов на поршень.

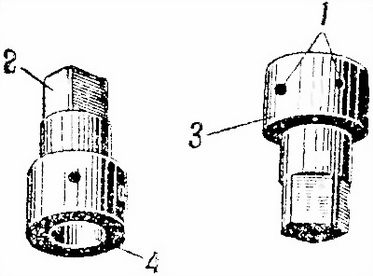

Рис. 6. Газовый регулятор:

1 — поперечные отверстия; 2 — головка; 3 — заплечико; 4 — продольный цилиндрический канал

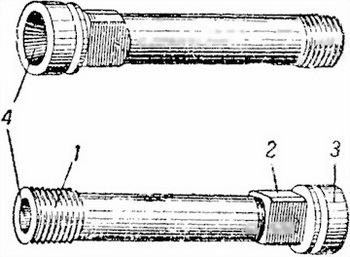

Рис. 7. Газовый патрубок:

1 — нарезная часть; 2 — квадратная часть; 3 — цилиндрическая часть; 4 — канал

8. Газовый патрубок (рис. 7) служит для направления пороховых газов на газовый цилиндр. Газовый патрубок имеет нарезную часть для соединения с газовой каморой, квадратную часть для завинчивания и отвинчивания патрубка при помощи ключа, цилиндрическую часть для соединения с газовым цилиндром и канал для отвода газов.

9. Мушка с намушником (рис. 8) служит для наводки винтовки в цель. Мушка имеет стержень, нарезной конец для соединения с намушником, квадратную часть для ключа при завинчивании и отвинчивании мушки и разрез для прочного удержания мушки в намушнике. Намушник имеет трапециевидный выступ для крепления в пазу надульника, нарезное отверстие для стержня мушки, верхнее отверстие для ключа и риску на передней плоскости для отметки правильного положения мушки на выступе надульника.

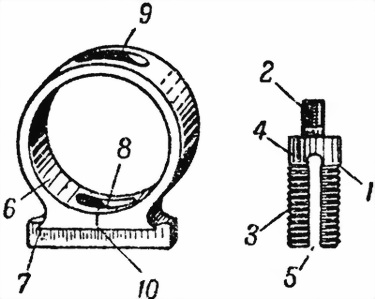

Рис. 8. Мушка с намушником;

1 — мушка; 2 — стержень; 3 — нарезной конец; 4 — квадратная часть; 5 — разрез; 6 — намушник; 7 — трапециевидный выступ; 8 — нарезное отверстие; 9 — верхнее отверстие; 10 — риска

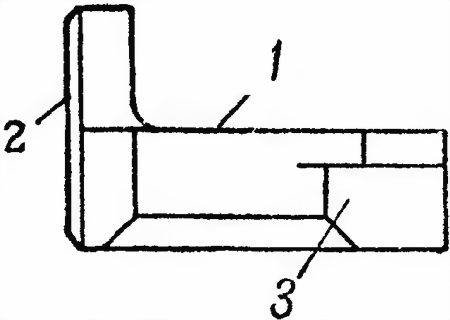

Рис. 9.

Защелка шомпола:

1 — стержень; 2 — головка; 3 — выступ

10. Защелка шомпола (рис. 9) служит для крепления шомпола на винтовке. Защелка состоит из стержня и пружины. Стержень имеет головку с насечкой и выступ, которым защелка удерживает шомпол в отверстии выступа надульника.

11. Прицел (рис. 10) служит для придания винтовке соответствующих углов прицеливания. Он состоит из колодки прицела, прицельной планки, пружины прицельной планки, хомутика и защелок хомутика с пружинами.

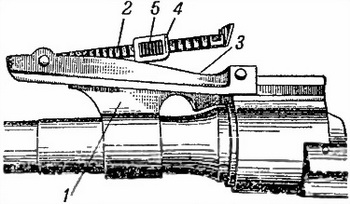

Рис. 10. Прицел:

1 — колодка прицела; 2 — прицельная планка; 3 — пружина прицельной планки; 4 — хомутик; 5 — защелки хомутика

12. Колодка прицела (рис. 11) служит основанием прицела. Она имеет: сектора для установки высот прицела, проушины для цапф прицельной планки, продольный канал для прохода толкателя стебля затвора, кольцо, пазы и поперечное отверстие для крепления колодки на стволе.

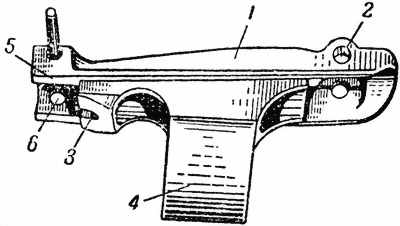

Рис. 11. Колодка прицела:

1 — сектора; 2 — проушины; 3 — продольный канал; 4 — кольцо; 5 — пазы; 6 — поперечное отверстие

13. Прицельная планка (рис. 12) служит для установки хомутика на требуемую дистанцию. На верхней плоскости планки с правой стороны нанесены четные цифры от 2 до 14, а с левой стороны — нечетные цифры от 1 до 15, а в измененной винтовке цифры нанесены и на нижней плоскости прицельной планки. Расстояния между делениями соответствуют 100 м дальности стрельбы.

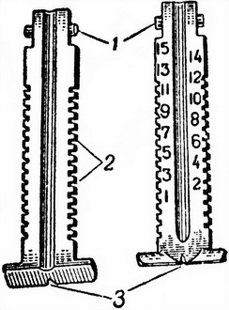

Рис. 12. Прицельная планка:

1 — цифры; 2 — вырезы; 3 — гривка с прорезью

Кроме того, прицельная планка имеет: цапфы для соединения с проушинами колодки, вырезы для выступов защелок хомутика и гривку с прорезью для прицеливания. Для удержания планки в приданном ей положении служит пластинчатая пружина, помещающаяся в пазу колодки прицела.
