Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

НКО Союза ССР

20. Отражатель (рис. 19) служит для отражения гильзы из-под зацепа выбрасывателя при движении затвора назад. Он имеет: боковые выступы для соединения со ствольной коробкой; верхний выступ для отражения гильзы; ограничительный выступ, ограничивающий положение отражателя в пазу ствольной коробки; задний выступ для ограничения смещения разобщителя автоматического спуска вверх; паз для останова затвора с пружиной.

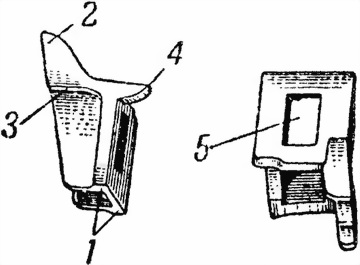

Рис. 19.

Отражатель:

1 — боковые выступы; 2 — верхний выступ; 3 — ограничительный выступ; 4 — задний выступ; 5 — паз

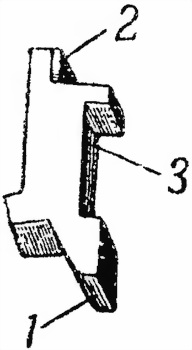

Рис. 20. Останов затвора:

1 — нижний выступ; 2 — верхний выступ; 3 — вырез

21. Останов затвора (рис. 20) служит для удержания затвора в заднем положении при израсходовании патронов из магазина. Останов имеет: нижний выступ для взаимодействия с подавателем; верхний выступ для удержания затвора и вырез для пружины, которая отжимает останов вниз.

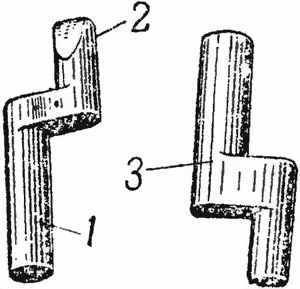

Рис. 21. Разобщитель автоматического спуска:

1 — нижний конец; 2 — верхний конец; 3 — колено

22. Разобщитель автоматического спуска (рис. 21) служит для освобождения курка с автоматического спуска при закрытом затворе. Разобщитель имеет: нижний конец для действия на автоматический спуск; верхний конец, на который действует стебель затвора и опускает разобщитель вниз. Нижняя плоскость колена ограничивает смещение разобщителя вниз, а верхняя препятствует продвижению разобщителя вверх.

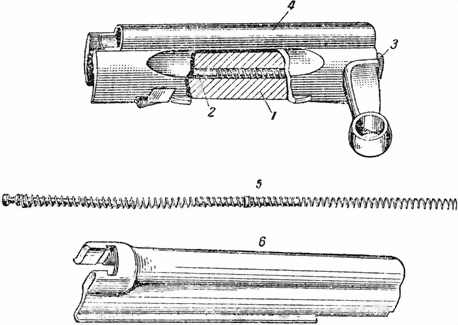

Рис. 22. Запирающий механизм:

1 — остов затвора; 2 — ударник; 3 — выбрасыватель; 4 — стебель затвора; 5 — возвратная пружина; 6 — крышка ствольной коробки

Запирающий механизм

23. Запирающий механизм (рис. 22) в собранном виде состоит из следующих основных частей: остова затвора с выбрасывателем и ударником, стебля затвора, возвратной пружины с направляющим стержнем и трубкой, крышки ствольной коробки.

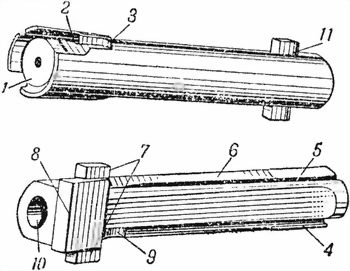

Рис. 23. Остов затвора:

1 — чашечка; 2 — вырез для выбрасывателя; 3 — гнездо; 4 — левый продольный паз; 5 — правый продольный паз; 6 —

боковые срезы; 7 — ромбоидальные выступы; 8 — опорная плоскость; 9 — полукруглый вырез; 10 — канал; 11 — поперечное отверстие

24. Остов затвора с выбрасывателем и ударником (рис. 23) предназначается для запирания канала ствола при выстреле, для подачи очередного патрона из магазина в патронник и извлечения гильзы из патронника при помощи выбрасывателя.

Остов затвора имеет: чашечку для помещения шляпки патрона; вырез для выбрасывателя; гнездо для упора и пружины выбрасывателя; левый продольный паз для прохода выступа отражателя; правый продольный паз для прохода загнутого крыла магазина; боковые срезы, ограничивающие от кругового поворота затвор в стебле; два ромбоидальных выступа, которые при взаимодействии с вырезами стебля затвора сцепляют и расцепляют затвор со ствольной коробкой; опорную плоскость, заходящую при закрытом затворе за упор остова затвора; полукруглый вырез для помещения выступа отражателя при закрытом затворе; канал для ударника с пружиной; поперечное отверстие, через которое проходит штифт, ограничивающий перемещение ударника. На нижней плоскости затвора выбит номер винтовки.

25. Выбрасыватель с упором и пружиной (рис. 24) служит для извлечения гильзы из патронника и удержания ее в чашечке остова затвора при движении затвора назад. Он имеет: зацеп для захватывания за закраину гильзы; выступ, ограничивающий смещение выбрасывателя вперед и в стороны; гнездо для конца упора; продольный вырез для вывода конца упора из гнезда выбрасывателя при отделении последнего от затвора.

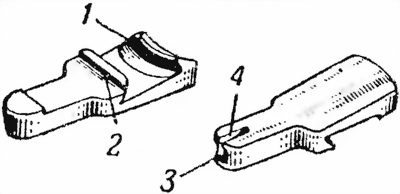

Рис. 24. Выбрасыватель:

1 — зацеп; 2 — выступ; 3 — гнездо; 4 — продольный вырез

26. Ударник (рис. 25) служит для воспламенения патрона. Он имеет: боек, наносящий удар по капсюлю; поперечный вырез, через который проходит штифт; выступ для упора конца пружины и задний закругленный конец, воспринимающий удар курка.

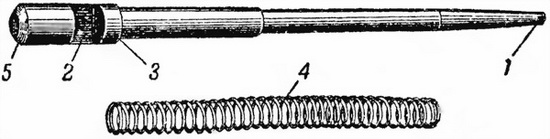

Рис. 25. Ударник с пружиной:

1 — боек; 2 — поперечный вырез; 3 — выступ; 4 — пружина; 5 — задний конец

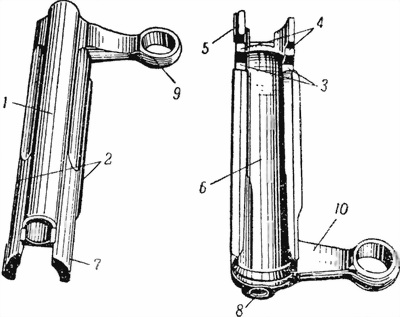

27. Стебель затвора (рис. 26) служит для расцепления и сцепления затвора со ствольной коробкой; он же является ведущей деталью для остова затвора.

<
