Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

НКО Союза ССР

14. Хомутик прицельной планки (рис. 13) служит для придания надлежащей высоты гривке прицельной планки. Он имеет: продольный паз для соединения с прицельной планкой, поперечный паз для помещения защелок с пружинами и вырез для устранения закрывания мушки при прицеливании. Защелки хомутика служат для удержания хомутика на прицельной планке в приданном положении, для чего на концах защелок сделаны выступы, которые под действием пружины заскакивают в боковые вырезы прицельной планки.

Рис. 13.

Хомутик прицельной планки:

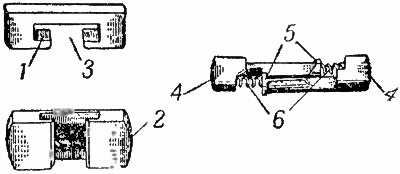

1 — продольный паз; 2 — поперечный паз; 3 — вырез; 4 — защелки хомутика; 5 — выступы защелок; 6 — пружины защелок

Рис. 14. Газовый цилиндр со штоком и толкателем:

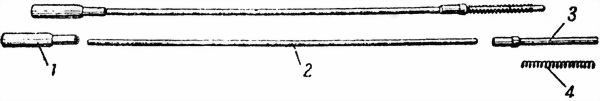

1 — газовый цилиндр; 2 — шток; 3 — толкатель; 4 — пружина толкателя

15. Газовый цилиндр со штоком и толкателем (рис. 14) служит для передачи энергии пороховых газов стеблю затвора. Газовый цилиндр имеет несквозной канал для патрубка и гнездо для соединения со штоком. Шток представляет собой цилиндрический стержень, один конец которого входит в гнездо газового цилиндра, а другой — в гнездо толкателя. На задний конец толкателя надевается пружина, которая после прекращения действия газов на газовый цилиндр возвращает в переднее положение толкатель, шток и газовый цилиндр.

16. Ствольная коробка (рис. 15) служит для соединения следующих частей винтовки: ствола, затвора, ударно-спускового механизма, магазина, отражателя с остановом, втулки, запора втулки, разобщителя и защелки спусковой скобы. Ствольная коробка со стволом соединена при помощи нарезки. На переднем конце ствольная коробка имеет: выступ с продольными пазами и поперечным вырезом для крепления колодки прицела и цилиндрическое отверстие для толкателя стебля затвора. На выступе выбиты год изготовления винтовки, марка завода-изготовителя, а ниже выступа, слева — номер винтовки. Полукруглый вырез предназначен для болта нагеля. Внизу ствольная коробка имеет: нижний выступ с полукруглыми вырезами для крепления спусковой скобы, задний вырез для защелки спусковой скобы и отверстие для оси защелки.

Рис. 15. Ствольная коробка:

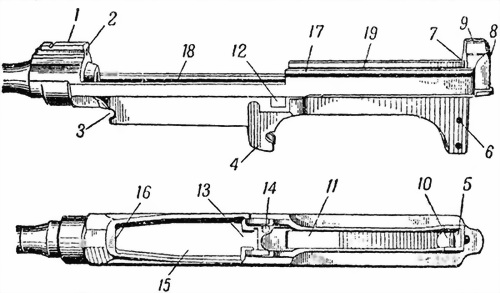

1 — передний выступ с пазами и поперечный вырезом; 2 — цилиндрическое отверстие; 3 — полукруглый вырез; 4 — нижний выступ с полукруглыми вырезами; 5 — задний вырез; 6 — поперечное отверстие; 7 — продольное отверстие; 8 — отверстие для запора; 9 — гнездо; 10 — вырез для защелки; 11 — вырез для курка; 12 — упор остова затвора; 13 — вертикальный вырез для отражателя; 14 — отверстие для разобщителя; 15 — окно; 16 — выступ для крепления магазина; 17 — наружные пазы; 18 — нижние внутренние пазы; 19 —

верхние внутренние пазы

На задней стенке ствольной коробки имеются продольное отверстие для втулки коробки, отверстие для запора втулки и гнездо для пружины со стопором запора втулки.

На дне ствольной коробки имеются: вырез для прохода конца защелки спусковой скобы; вырез для прохода курка; упор остова затвора; вертикальный вырез для крепления отражателя с остановом затвора; отверстие для разобщителя автоматического спуска и окно для магазина. На передней стенке этого окна сделан выступ для крепления магазина.

На стенках ствольной коробки с наружной стороны сделаны пазы для крепления кронштейна оптического прицела; с внутренней стороны — нижние пазы для стебля затвора. На заднем конце на правой стенке выступы, образующие паз, срезаны для установки и отделения затвора от ствольной коробки.

Рис. 16. Втулка ствольной коробки:

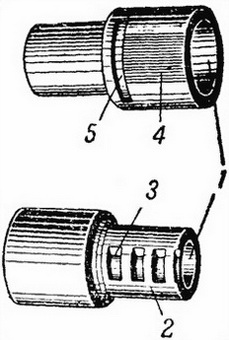

1 — канал; 2 — задний конец; 3 — поперечные пазы; 4 — продольный срез; 5 — нижний поперечный паз

17. Втулка ствольной коробки (рис. 16) ограничивает движение затвора назад, удерживает верхний конец защелки в заднем положении, обеспечивая прочное соединение зуба защелки с выступом спусковой скобы, дает возможность протирать и осматривать канал ствола с казенной части. Она имеет: канал для прохода шомпола; задний конец для соединения со ствольной коробкой; поперечные пазы для запора втулки; продольный срез, препятствующий повороту втулки, и нижний поперечный паз для соединения с защелкой спусковой скобы.

18. Запор втулки (рис. 17) служит для удержания втулки от смещения назад и для закрывания ее отверстия.

Рис. 17. Запор втулки:

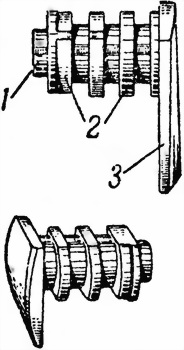

1 — стержень; 2 — поперечные выступы; 3 — флажок

Рис. 18. Защелка спусковой скобы:

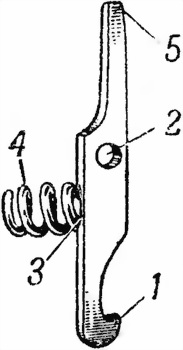

1 — зуб; 2 — отверстие для оси; 3 — гнездо; 4 — пружина защелки; 5 — верхний конец защелки
