Наставление по стрелковому делу револьвер обр. 1895 г. и пистолет обр. 1933 г.

СССР Министерство Обороны

Задняя стенка имеет: наверху — прицельную прорезь; с правой стороны — желоб для вкладывания патронов и каморы барабана, стойку с отверстием для винта, на которой вращается дверца, гнездо для пружины дверцы; с левой наружной стороны — щитик для устранения выпадения патронов из камор барабана; спереди — выем для храпового колеса барабана, отверстие для тонкого конца оси его, окно для прохода головки казенника и щель для носика собачки; внутри — гнездо для головки казенника, вертикальные пазы для движения ползуна и ось казенника.

Загнутая вниз полоса имеет: с левой стороны —

две оси, одна служит осью курка, а на другую надевается хвост спусковой скобы; нарезное отверстие для винта пружины дверцы; гладкое ответие для соединительного винта, соединяющего рамку с боковой крышкой; нарезное гнездо, в которое ввинчивается соединительный винт при разборке револьвера; гладкое отверстие с гнездом для винта, скрепляющего правую щеку с рамкой; гладкое отверстие для соска боевой пружины; с правой стороны к полосе прикреплена винтом деревянная щека рукоятки; загнутая полоса оканчивается затылком, на котором имеется кольцо для револьверного ремня.

Примечание. На рамке учебного револьвера у номера выбит знак «УЧ».

11. Боковая крышка (рис. 9) закрывает рамку с левой стороны. Она прикреплена к рамке соединительный винтом.

Боковая крышка имеет: два гнезда для помещения концов осей курка и спускового крючка; выем для хода собачки; трубку с каналом для соединительного винта.

С наружной стороны к боковой крышке прикреплена винтом деревянная щека, а с внутренней — деревянный вкладыш.

Примечание. Щеки учебного револьвера окрашены в черный цвет.

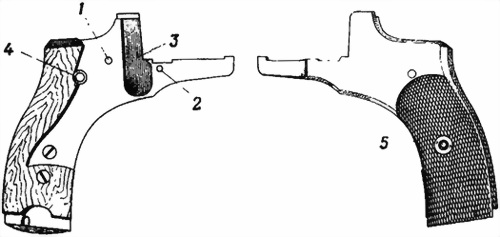

Рис. 9. Боковая крышка:

1 — гнездо для конца оси курка; 2 — гнездо для конца оси спускового крючка; 3 — выем; 4 — трубка с каналом для соединительного винта; 5 — деревянная щека

12. Дверца (рис. 10) служит для открывания и закрывания камор барабана и для ограничения поворота барабана в левую сторону.

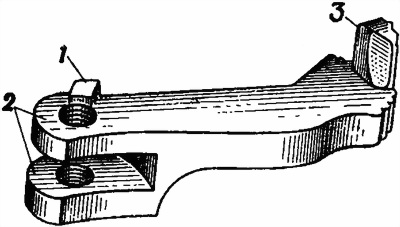

Рис. 10. Дверца:

1 — сосок; 2 — ушки; 3 — зуб

Рис. 11. Пружина дверцы

Дверца имеет: ушки для надевания на стойку рамки с отверстиями для винта, с которым дверца вращается на стойке рамки; на переднем ушке — сосок, который при откинутой дверце заскакивает в выемку на заднем обрезе барабана и задерживает его в таком положении, чтобы можно было вложить в очередную камору патрон (гильзу) или вынуть его (ее) из каморы; зуб для ограничения поворота барабана в левую сторону при закрытой дверце.

Дверца укреплена на стойке рамки при помощи винта; в открытом и закрытом положениях дверца удерживается пружиной (рис. 11), которая имеет пятку с отверстием для винта.

13. Курок (рис. 12) служит для нанесения удара бойком по капсюлю патрона при производстве выстрела; он вращается на оси, укрепленной в загнутой полосе рамки.

Курок имеет: спицу с насечкой для взведения курка рукой; боек, качающийся на шпильке, для разбивания капсюля патрона; шатун

для взведения и спуска курка при производстве выстрела без предварительной постановки курка на боевой взвод; шатун укреплен осью в передней выступающей части курка и своей двуперой пружиной удерживается всегда в отведенном положении, причем его плечи упираются в выступы передней части курка и ограничивают поворот шатуна вперед; внизу — мысок с боевым взводом, который заскакивает за шептало спускового крючка при постановке курка на боевой взвод; уступ и боевой выступ, которые ложатся на верхнее перо боевой пружины; сзади — хвост для закрывания щели рамки при спущенном курке (курок несамовзводного револьвера в средней части имеет выступ, который препятствует ползуну подниматься вверх при нажиме на хвост спускового крючка).

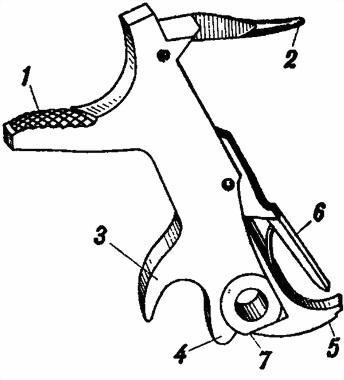

Рис. 12. Курок:

1 — спица; 2 — боек; 3 — хвост; 4 — боевой выступ; 5 — мысок с боевым взводом; 6 — шатун; 7 — уступ

14. Боевая пружина (рис. 13) служит для сообщения курку быстрого вращательного движения для удара по капсюлю патрона.

< image l:href="#"/>

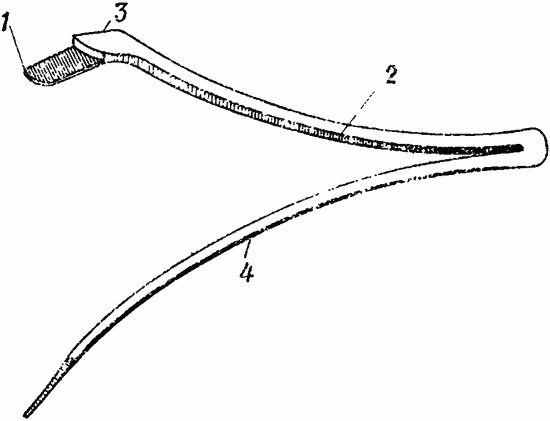

Рис. 13. Боевая пружина:

1 — выступ; 2 — верхнее перо; 3 — площадка; 4 — нижнее перо

Боевая пружина двуперая: верхнее перо имеет выступ, который при спущенном курке надавливает снизу на уступ курка, отклоняя курок немного назад; сзади выступа находится площадка, надавливающая на боевой выступ курка; нижнее перо передним концом помещается в выеме спускового крючка и заставляет спусковой крючок повертываться хвостом вперед.

Пружина удерживается в рамке при помощи соска.

15. Спусковой крючок (рис. 14) служит для взведения курка, для удержания его на боевом взводе и спуска с боевого взвода, для поднимания и опускания ползуна и собачки, для удер-жания барабана от поворота вправо при взведенном кур-ке и для отодвигания барабана после выстрела; он вращается на оси, укреп-ленной в нижней стенке рамки.

Спусковой крючок имеет коленчатый выступ для поднимания и опускания ползуна; шептало, за которое заскакивает боевой взвод курка при постановке его на боевой взвод; выем для нижнего пера боевой пружины; отверстие для оси собачки; хвост для нажима пальцем при производстве выстрела; сосок, препятствующий барабану поворачиваться вправо при взведенном курке; уступ, помогающий барабану отходить назад после выстрела; отверстие для надевания на ось.

Рис. 14. Спусковой крючок;

1 — коленчатый выступ; 2 — сосок; 3 — хвост; 4 — отверстие для оси собачки; 5 — шептало; 6 — уступ

16. Собачка (рис. 15) удерживает барабан от вращения влево при спущенном курке, поворачивает барабан на 1/7 часть окружности и подает его в переднее положение при взведении курка; собачка своей осью помещается в отверстии спускового крючка; конец оси наполовину срезан для прилегания к нему конца нижнего пера боевой пружины.
