Наставление по стрелковому делу револьвер обр. 1895 г. и пистолет обр. 1933 г.

СССР Министерство Обороны

4) при сборке револьвера обращать внимание на нумерацию частей, чтобы не перепутать их с частями других револьверов.

Порядок неполной разборки револьвера

43. Неполную разборку револьвера производить в такой последовательности:

1) выдвинуть шомпол из оси барабана: взять револьвер левой рукой за рукоятку, правой рукой повернуть шомпол за головку налево и выдвинуть его до отказа (рис. 26);

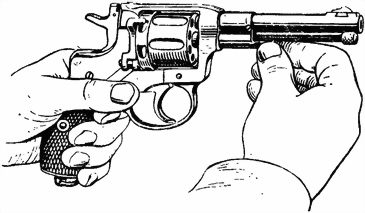

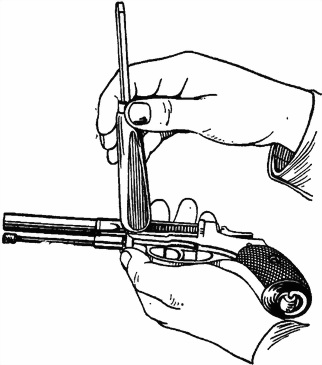

Рис. 26.

Как вынуть шомпол

2) вынуть ось барабана: удерживая револьвер левой рукой за рукоятку, правой рукой повернуть шомпольную трубку настолько, чтобы черта на верхней части ее пришлась против черты на пояске ствола, и вынуть за головку ось барабана (рис. 27);

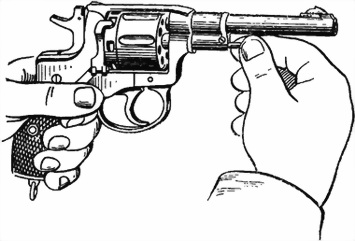

Рис. 27. Как вынуть ось барабана

3) вынуть барабан: откинуть дверцу вниз к спусковой скобе, вынуть барабан в правую сторону и закрыть дверцу (рис. 28).

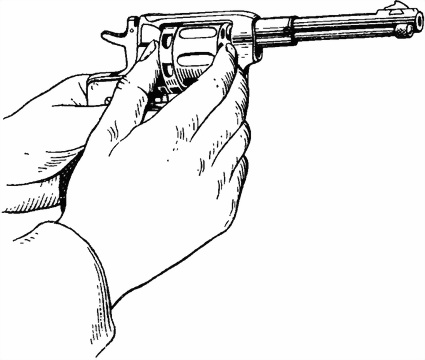

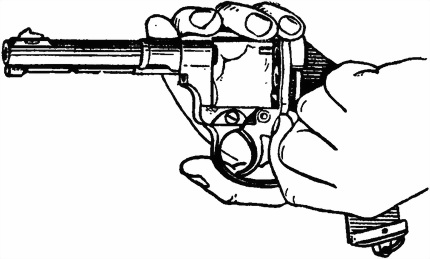

Рис. 28. Как вынуть барабан

Порядок сборки револьвера, после неполной разборки его

44. Сборку револьвера после неполной разборки производить в такой последовательности:

1) вложить барабан: взять револьвер за рукоятку в левую руку, а правой рукой открыть дверцу; взять барабан в правую руку, наложить большой палец на задний его обрез, а указательным пальцем утопить подвижную трубку внутрь барабана; вложить барабан с правой стороны в рамку и закрыть дверцу;

2) вставить ось барабана: правой рукой повернуть шомпольную трубку до совмещения черт на трубке и на пояске ствола; вложить ось на место так, чтобы головка ее вошла в вырез передней стенки рамки;

3) вставить шомпол: повернуть шомпольную трубку с шомполом, вдвинуть шомпол внутрь оси барабана и повернуть его за головку направо;

4) проверить правильность сборки и действия частей револьвера.

Порядок полной разборки револьвера

45. Полную разборку производить в такой последовательности:

1) произвести неполную разборку (ст. 43);

2) вынуть подвижную трубку барабана: повернуть трубку за ее выступающий конец настолько, чтобы метка на ней пришлась против продольного паза барабана, вынуть трубку и снять с нее спиральную пружину (рис. 29);

3) вывинтить соединительный винт (рис. 30);

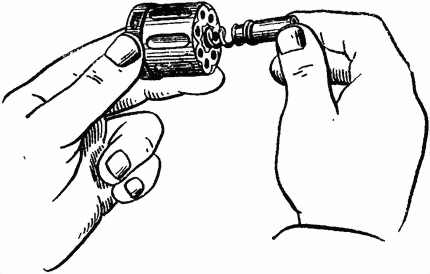

Рис. 29. Как вынуть подвижную трубку с пружиной

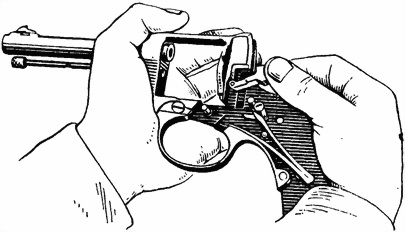

Рис. 30. Как вывинтить соединительный винт

4) отделить боковую крышку: положить револьвер на ладонь левой руки боковой крышкой кверху и ударить рукояткой отвертки по левой стороне передней стенки рамки у того места,

где поставлен номер револьвера; отделить рукой крышку (рис. 31);

Рис. 31. Как отделить боковую крышку

5) поставить курок на боевой взвод, нажимая большим пальцем руки на спицу;

6) ввинтить соединительный винт: положить револьвер на ладонь левой руки, как указано на рис. 32; правой рукой (без отвертки) ввинтить соединительный винт в нарезное гнездо над верхним пером боевой пружины;

7) снять курок с оси: взять револьвер левой рукой за рукоятку, а правой — за курок и, надавив указательным пальцем левой руки на хвост спускового крючка возможно сильнее, снять курок с оси (рис. 33);

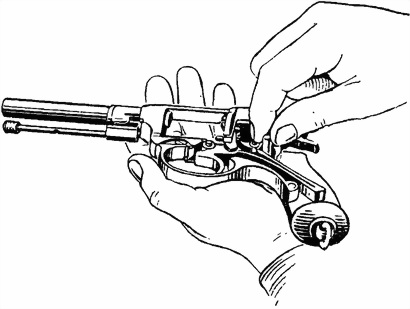

8) вынуть собачку, положив револьвер на ладонь левой руки, как показано на рис. 34;

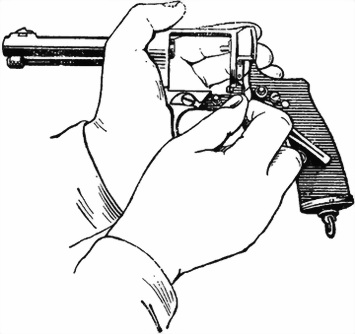

Рис. 32. Как ввинтить соединительный винт

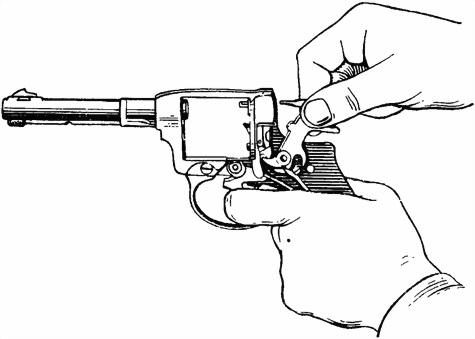

Рис. ЗЗ. Как снять курок с оси

Рис. 34. Как вынуть собачку

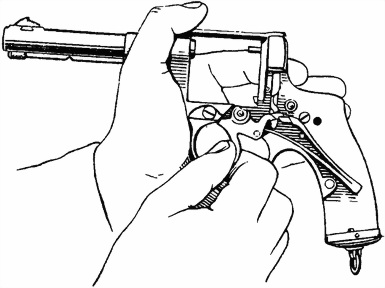

Рис. 35. Как снять спусковой крючок

9) снять спусковой крючок с оси (рис. 35);

10) отделить ползун от рамки, предварительно отведя его насколько возможно вниз (рис. 36);

11) снять казенник с оси, предварительно надавив указательным пальцем правой руки на нижний конец казенника настолько, чтобы его головка вышла из рамки (рис. 37);

Рис. 36. Как отделить ползун

Рис. 37. Как снять казенник

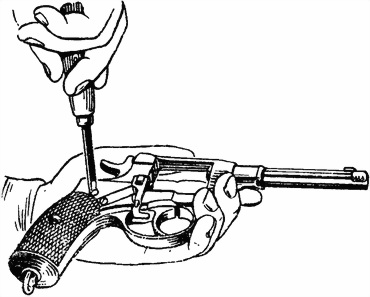

12) освободить боевую пружину: удерживая револьвер на ладони левой руки, надавить мякотью ладони у большого пальца на спусковую скобу, а правой рукой при помощи отвертки освободить (не вывинчивая окончательно) винт спусковой скобы; затем, постепенно ослабляя нажим ладонью левой руки, дать спусковой скобе возможность повернуться передним концом вниз и освободить боевую пружину (рис. 38);

<
