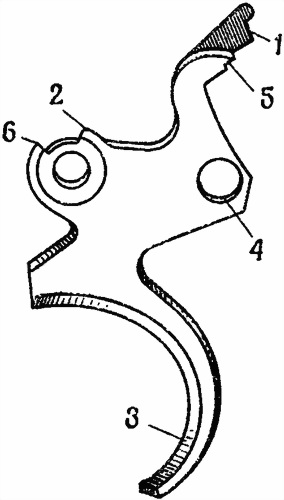

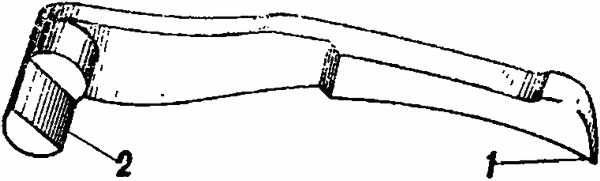

Рис. 15. Собачка:
1 — носик; 2 — ось
17. Ползун (рис. 16), двигаясь в вертикальных пазах задней стенки рамки, заставляет головку казенника при взведении курка наклоняться вперед и нажимать на шляпку гильзы, а при отпускании спускового крючка после выстрела отходить назад. Ползун имеет: сверху — вырез для прохода бойка, снизу — выемку для коленчатого выступа спускового крючка (в револьверах несамовзводных ползун на задней плоскости имеет зуб, который, упираясь в

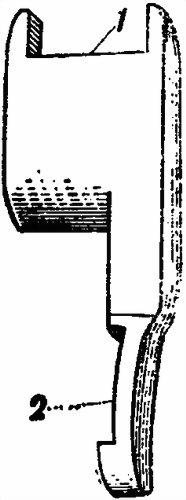

Рис. 16. Ползун:
1 — вырез для прохода бойка; 2 — выемка для коленчатого выступа спускового крючка

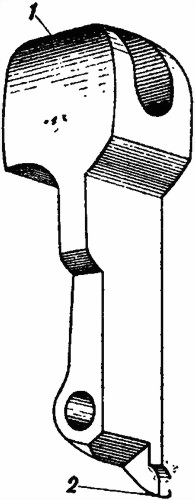

Рис. 17. Казенник:
1 — головка; 2 — выступ
18. Казенник (рис. 17) служит опорой шляпке гильзы патрона в момент выстрела; при взведении курка он вместе с собачкой подвигает заряженный барабан вперед и плотно прижимает шляпку патрона к барабану. Казенник имеет: головку с каналом для прохода бойка курка; нижняя часть головки сзади скошена, в этот скос упирается ползун при движении вверх, заставляя казенник наклоняться головкой вперед; выступ, который от давления на него передней плоскости опускающегося ползуна заставляет казенник отклоняться головкой назад; отверстие для надевания на ось, укрепленную в задней стенке рамки.
Рис. 18. Барабан (вид сзади):
1 — храповое колесо; 2 — центральный канал; 3 — камора; 4 — выемка
19. Барабан (рис. 18) с семью каморами служит патронником и вместе с тем магазином. Он имеет: центральный канал, в широкой передней части которого помещается подвижная трубка с пружиной, а в узкой задней — толстый конец оси барабана; в переднем конце канала сделан круговой желобок и продольный паз для соска трубки барабана; снаружи на барабане имеется семь выемов для облегчения веса барабана, поясок с семью выемами (в которые при взведении курка входит сосок спускового крючка и тем удерживает очередную камору против ствола) и с семью зарубками для зуба дверцы, препятствующего поворачиванию барабана в левую сторону при закрытой дверце; в переднее ребро пояска упирается уступ спускового крючка, способствующий отходу барабана назад после выстрела.
На переднем обрезе барабан имеет выемку с выступающей закраиной, которая окружает наполовину передние отверстия камор.
На заднем обрезе барабан имеет храповое колесо с семью зубцами, в которые последовательно упирается при взведении курка носик собачки, и по окружности — семь выемок, в которые, по мере поворота барабана вправо, последовательно заскакивает сосок откинутой дверцы, задерживающий барабан в положении, удобном для заряжания и выталкивания гильз.

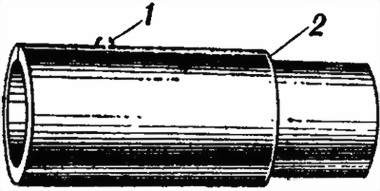

Рис. 19. Подвижная трубка:
1 — сосок; 2 — уступ
В центральный канал барабана входит подвижная трубка (рис. 19) с надетой на нее пружиной, которая служит для отодвигания барабана назад после выстрела; подвижная трубка удерживается в
На наружном переднем конце трубки имеется метка против соска трубки.
Пружина подвижной трубки (рис. 20), упираясь задним концом в уступ центрального канала барабана, а передним — в уступ подвижной трубки, стремится выдвинуть трубку вперед, но так как трубка упирается концом в переднюю стенку рамки, барабан под действием пружины сам отходит назад.

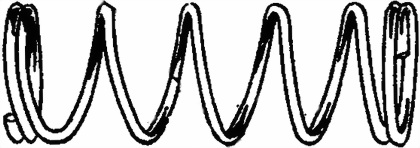

Рис. 20. Пружина подвижной трубки
В канале подвижной трубки помещается ось барабана (рис. 21); она имеет: головку, которая входит в вырез на передней стенке рамки, и внутри — канал для шомпола.

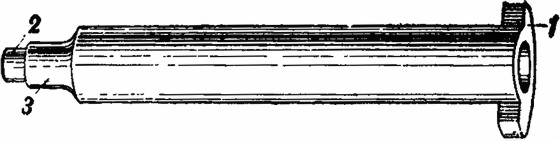

Рис. 21. Ось барабана:
1 — головка; 2 — тонкий конец оси; 3 — толстый конец оси
Толстый задний конец оси помещается в канале барабана, тонкий — входит в отверстие задней стенки рамки.

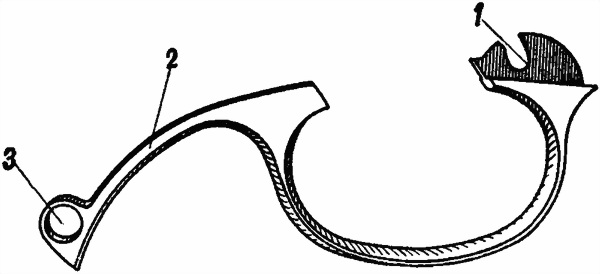

Рис. 22. Спусковая скоба:
1 — полукруглый вырез; 2 — хвост; 3 — отверстие
20. Спусковая скоба (рис. 22) служит для предохранения хвоста спускового крючка от случайного нажатия на него. Она имеет: хвост с отверстием для надевания на ось, укрепленную в загнутой полосе рамки, и полукруглый вырез, которым скоба надевается на винт, прикрепляющий ее к нижней стенке рамки.
21. На каждый револьвер положено иметь следующую принадлежность:
1) протирку (рис. 23) для чистки и смазки канала ствола и камор барабана; протирка имеет ушко для продевания в него пакли или тряпки и кольцо для держания протирки при чистке;

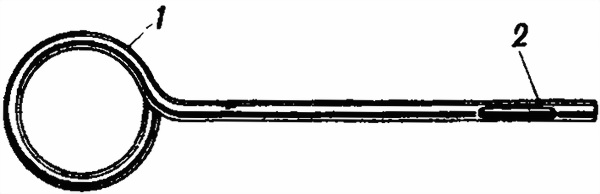

Рис. 23. Протирка:
1 — кольцо; 2 — ушко
Рис. 24. Отвертка
2) отвертку (рис. 24) для отвинчивания и завинчивания винтов; она состоит из рукоятки и лезвия; широкий конец лезвия служит для отвинчивания (завинчивания) винтов: соединительного, дверцы, пружины дверцы и спусковой скобы, а узкий — для остальных винтов.
22. Боевой револьверный патрон (рис. 25) состоит из гильзы, капсюля, заряда и пули.
Гильза служит для помещения порохового заряда и соединения прочих частей патрона. При выстреле гильза раздается и, упираясь шляпкой в головку казенника, а стенками прилегая к стенкам каморы барабана, сдерживает давление пороховых газов назад и в стороны.
Гильза состоит из корпуса и шляпки. В дне корпуса имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, сквозь которые к пороху проходит пламя разбитого капсюля. Закраина шляпки служит для упора в задний обрез каморы барабана.
