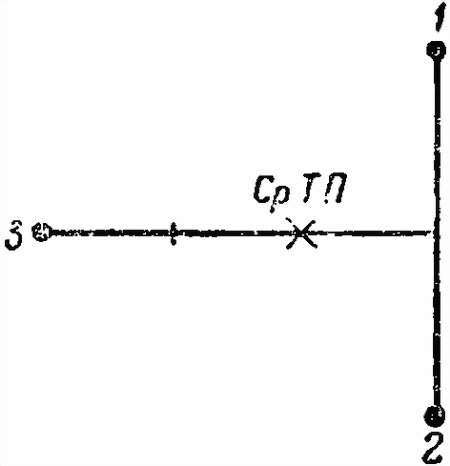

Для определения средней точки попадания по трём пробоинам: а) две пробоины соединить прямой линией, б) середину этой линии соединить с третьей пробоиной; в) эту новую линию разделить на три равные части, точка ближайшая к первой линии, и будет средней точкой попадания (рис. 45).

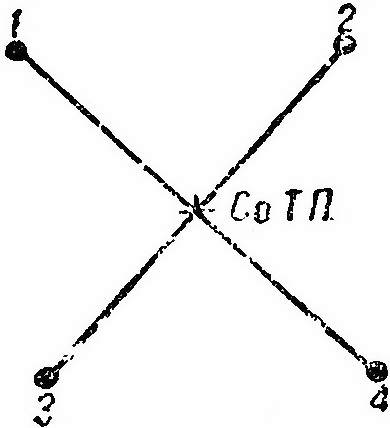

Рис. 44. Определение средней точки попадания по четырем пробоинам
Рис. 45.
Средняя точка попадания не должна отклоняться более 5 см от контрольной в любом направлении.
Если средняя точка попадания отклонилась от контрольной более чем на 5 см, изменяется положение мушки или её предохранителя: мушка ввинчивается в гнездо предохранителя при пониженной средней точке попадания и вывинчивается — при повышенной; предохранитель передвигается влево (вправо), если средняя точка попадания оказалась левее (правее) контрольной точки. После изменения положения мушки стрельба повторяется.
Примечание. Перемещение вершины мушки на 0,5 мм изменяет положение средней точки попадания при стрельбе на 100 м примерно на 8 см, а перемещение предохранителя мушки на одно деление его шкалы (1 мм) — примерно на 16 см.
82. После проверки боя пулемёта одиночными выстрелами по тому же щиту окончательно проверить его и привести к нормальному бою автоматическим огнём.
Для этого наводчик производит автоматическим огнём 3–4 очереди (8 патронов), тщательно прицеливаясь под середину нижнего обреза чёрного прямоугольника, исправляя наводку после каждой очереди.
Бой пулемёта признаётся нормальным, если не менее шести пробоин из восьми вмещаются в круг (габарит) диаметром 20 см и средняя точка попадания при этом отклоняется от контрольной не более чем на 5 см в любую сторону.
Примечание. Средняя точка попадания при проверке автоматическим огнём определяется следующим способом: а) из всех пробоин отбрасываются наиболее отдаленные (но не больше двух); б) сверху или снизу отсчитывается половина оставшихся пробоин и отделяется (мелом, цветным карандашом) горизонтальной чертой; в) таким же порядком отсчитывается половина пробоин справа или слева и отделяется вертикальной чертой. Точка пересечения горизонтальной и вертикальной линий определит положение средней точки попадания (рис. 46).
Кучность боя при автоматической стрельбе зависит не только от состояния пулемета, но и от наводчика. Поэтому в сомнительных случаях при неудовлетворительной кучности стрельбу, следует повторить, заменив пристрельщика.
Если при автоматической стрельбе средняя точка попадания отклонилась от контрольной более чем на 5 см, то после осмотра пулемёта и проверки его установки стрельбу следует повторить.
Если в результате повторной стрельбы пулемёт не удастся привести к нормальному бою, его
По окончании проверки боя пулемёта положение предохранителя мушки замечается по делениям его шкалы, а в пулеметах прежних годом изготовления отмечается чернением (риской) на переднем обрезе предохранителя. Конечный результат проверки боя заносится в формуляр пулемёта и в стрелковую книжку ручного пулемётчика.

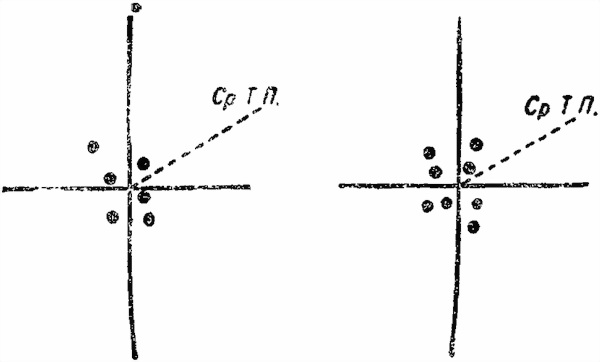

Рис. 46. Определение средней точки попадания по восьми пробоинам
83. Бой запасных стволов в отношении положения средней точки попадания должен быть одинаков с боем комплектного ствола.
Проверка боя запасных стволов производится только одиночными выстрелами по правилам, указанным в ст. 81, при этом никаких изменений в положении мушки не делается.
Если при проверке запасного ствола обнаружится отклонение средней точки попадания более чем на 5 см от контрольной точки, ствол должен быть тщательно осмотрен, пригнан к пулемету оружейным техником, после чего снова проверен стрельбой одиночными выстрелами. Результат проверки боя каждого запасного ствола заносится в формуляр пулемета и в стрелковую книжку ручного пулемётчика.
Если в результате исправления и пригонки запасных стволов к пулемёту все же не удастся довести некоторые из них до одинакового боя с комплектным, то отклонения средней точки попадания от контрольной записывается в формуляре: вертикальные — в сантиметрах или «тысячных», а боковые — в делениях шкалы предохранителя мушки (считая примерно, что отклонение в 16 см соответствует одному делению шкалы). Перед стрельбой из таких стволов предохранитель мушки передвигается в сторону на записанное в формуляре число делений.
Пример. При проверке боя запасного ствола пулемёта средняя точка попадания отклонилась от контрольной влево на 32 см, в формуляре следует записать: «ствол №…, влево два деления». Перед стрельбой из этого ствола предохранитель мушки нужно передвинуть влево на два деления.
В пулемётах прежних годов изготовления отклонения средней точки попадания как по высоте, так и боковые записывать в формуляре в сантиметрах или «тысячных», считая отклонение на 10 см равным одной «тысячной».
84. Характерные неисправности, нарушающие нормальный бой пулемёта:
а) мушка сбита или погнута, сместилась и сторону, вверх или вниз — пули будут уклоняться в сторону, противоположную перемещению вершины мушки;
б) прицельная планка погнута или перекошена — пули будут уклоняться в сторону перемещения прорези прицела,
в) ствол неравномерно прилагает шайбой «стенкам кожуха — пули будут уклоняться в сторону, противоположную прилеганию;
