Наставление по стрелковому делу. Ручной пулемет ДП

Министерство вооруженных сил СССР

4. Отделить спусковую раму с прикладом: а) придерживая пулемёт за шейку приклада левой рукой, правой вывинтить соединительный винт спусковой рамы и вынуть его; б) поддерживая ствольную коробку на ладони левой руки впереди спусковой скобы и слегка приподняв пулемёт, лёгким ударом правой руки сверху по прикладу отделить спусковую раму с прикладом; при этом следить, чтобы рама с прикладом нс упала (рис. 32).

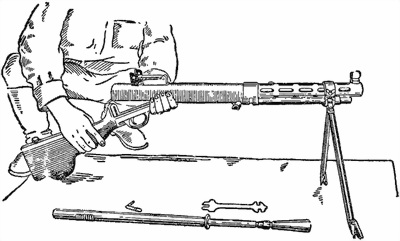

Рис. 32. Отделение спусковой рамы с прикладом

5. Отделить

затворную раму с затвором: поддерживая пулемёт левой рукой за заднюю часть ствольной коробки, правой отвести рукоятку затворной рамы назад (рис. 33); затем, обхватив левой рукой раму вместе с затвором, вынуть их на ствольной коробки, поддерживая при этом правой рукой пулемёт за ствольную коробку (рис. 34).

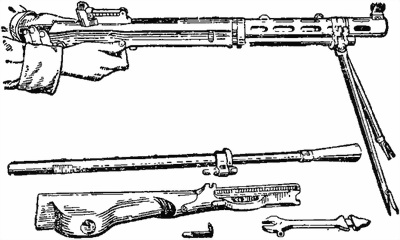

Рис. 33. Отделение затворной рамы

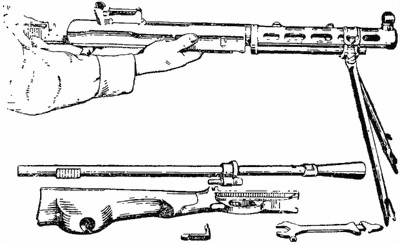

Рис. 34. Отделение затворной рамы

6. Отделить затвор от рамы: взять правой рукой за задний конец затвора и поднять его вверх (рис. 35).

7. Разобрать затвор: вынуть ударник и отделить боевые упоры.

8. Отделить газовый поршень, возвратно-боевую пружину и соединительную муфту: а) поставить раму отвесно и, нажав левой рукой ню возвратно-боевую пружину вниз, правой рукой свинтить газовый поршень, предварительно сдвинув его с места ключом (рис. 36); свинчивание газового поршня можно производить с помощью помощника наводчика, который в этом случае держит затворную раму; б) снять возвратно-боевую пружину; в) снять соединительную муфту.

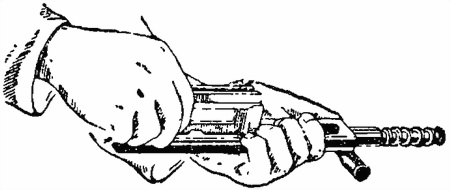

Рис. 35. Отделение затвора

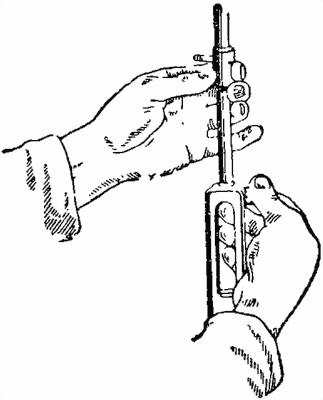

Рис. 36. Отделение газового поршня

9. Отделить пламегаситель от ствола: поставить ствол отвесно и, удерживая его левой рукой (или ключом за вырезы на дульной части), правой рукой свинтить пламегаситель, предварительно стронув его с места ключом (рис. 37).

10. Отделить регулятор: а) удерживая ствол, как при отделении пламегасителя, вынуть при помощи выколотки разрезную чеку гайки; б) наложить ключ на гайку и отвернуть её (рис. 38); если гайка закреплена туго, стронуть ее с места лёгкими ударами руки по ребру надетого на гайку ключа; в) вынуть регулятор.

11. Отделить сошку: а) поддерживая кожух левой рукой, правой освободить барашек и вывести винт из выреза откидной части хомута; б) откинуть верхнюю часть хомута и отделить сошку.

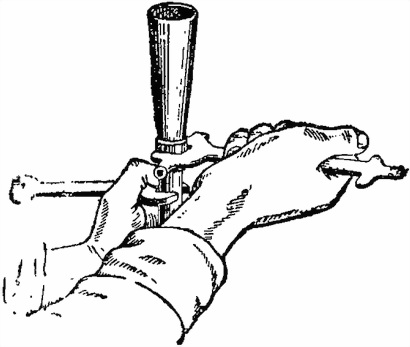

Рис. 37. Отделение пламегасителя

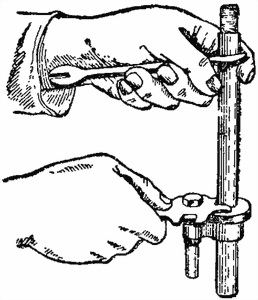

Рис. 38. Отделение

регулятора

45. Замена выбрасывателя и разборка спускового механизма производятся командирами и оружейными мастерами.

Порядок замены выбрасывателя: а) удерживая остов затвора на ладони левой руки выбрасывателем кверху и вперёд, ввести конец тонкой выколотки в выемку выбрасывателя и, нажав большим пальцем левой руки на выколотку, слегка приподнять передний конец пружины, в то же время правой рукой, упирая концом второй выколотки в задний вырез пружины, сдвинуть её вперёд по пазам и вынуть пружину и выбрасыватель (рис. 39); б) поставить в гнездо затвор запасный выбрасыватель, ввести пружину (вырезом назад) в паз поверх выбрасывателя и дослать ее до места нажимом выколотки на передний конец.

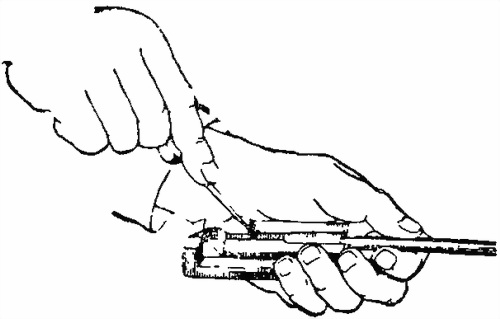

Рис. 39. Отделение выбрасывателя

Порядок разборки и сборки спускового механизма: а) тонкой выколоткой вытолкнуть шпильку спускового крючка и отделил спусковой крючок, рычаг и пружину; б) заменить неисправную часть, поставить в гнездо спусковой рамы спусковой рычаг и его пружину; в) придерживая спусковой рычаг прижатым, поставить на место спусковой крючок, совместить при помощи тонкой выколотки отверстия спускового крючка спусковой рамы и закрепить крючок шпилькой.

46. Разбирать остальные механизмы пулемёта можно только в оружейной мастерской.

Сборка пулемёта

47. Порядок сборки пулемёта:

1. Присоединить сошку: а) вложить кожух утолщённой частью нижней его трубы в хомут сошки; б) закинуть на кожух откидную часть хомута и закрепить ее винтом.

2. Присоединить регулятор к стволу: а) вставить регулятор в канал газовой каморы, направив сосок ее в соответствующую выемку на пояске регулятора (нормальная установка регулятора — на малом отверстии, обозначенном цифрой 3; в пулемётах прежних годов изготовления — 2,5; эти цифры устанавливать против черты на правой стенке газовой каморы); б) удерживая ствол, как при отделении регулятора, навинтить гайку ключом до совмещения отверстий для чеки; в) вставить чеку и развести её концы.

3. Присоединить к стволу пламегаситель: навинтить пламегаситель рукой и закрепить ключом.

4. Надеть на стержень затворной рамы соединительную муфту, возвратно-боевую пружину и навинтить газовый поршень: а) удерживая затворную раму отвесно, как при разборке (рукояткой вправо), надеть на стержень соединительную муфту так, чтобы хвост её был влево и горбом от себя (рис. 40); надеть на стержень возвратно-боевую пружину, загнутый конец которой направить в продольный паз стержня, нажав на пружину вниз по стержню, навинтить на стержень газовый поршень и закрепить его ключом; при этом конец пружины должен войти в вырез поршня.

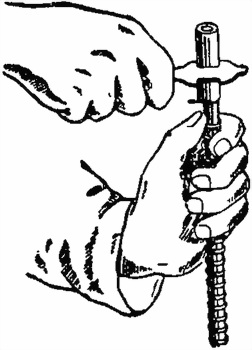

Рис. 40. Надевание соединительной муфты

5. Собрать затвор: а) вставить боевые упоры выступами вниз в соответствующие выемы остова затвора; б) вставить ударник в канал затвора, выступом вверх, и дослать его вперед настолько, чтобы боевые упоры остались сжатыми.

6. Соединить затвор с рамой: направить задний конец ударника в вырез стойки рамы, а нижний выступ затвора и выступы боевых упоров — в соответствующую выемку рамы.
