Хотя MG 4 проектировался под явным влиянием Minimi и даже внешне очень схож с бельгийским пулемётом, сказать, что разработка Heckler-Koch представляет собой «Миними» на немецкий лад, можно лишь очень с большой натяжкой. Прежде всего, немцы отказались от системы комбинированного питания. Конечно, для лёгкого пулемётакая идея была очень заманчива, например, на стационарной огневой позиции можно было использовать пулемёт в варианте с ленточным питанием, а при пешем патрулировании – оснащать его более лёгкими магазинами. Комбинированный узел подачи оказался слабым местом в конструкции Minimi: при «боевом крещении» пулемёта в 1991 г. во время операции «Буря в пустыне» выявилась значительная чувствительность данного механизма к пыли и загрязнению. Вследствие этого у MG 4 было применена только ленточная схема питания, а коробка с лентой, имевшая довольно неудачный узел крепления, замененаболее лёгкой матерчатой сумкой для пулемётной ленты. Другой новинкой, отражающей общую тенденцию развития современного стрелкового оружия, было внедрение стандартизованной планки Пикатини для крепления различных типов прицелов и оптики. Постоянный приклад Minimi был заменён складывающимся, чем немецкие конструкторы сократили число модификаций оружия (Minimi имел два варианта – с постоянным и складывающимся прикладом). Напомним

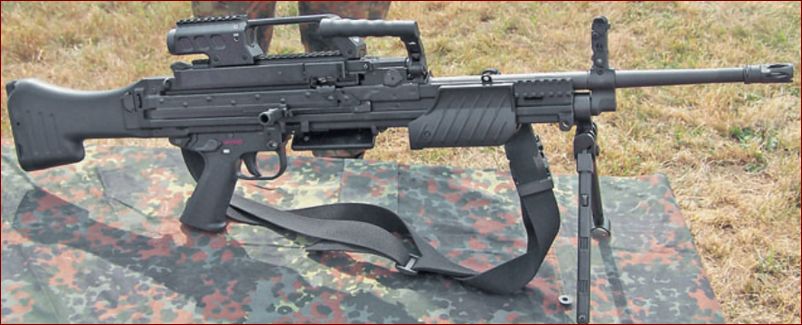

Пулемёт MG 4 в варианте на сошках с оптическим прицелом, смонтированном вместе с пистолетной рукояткой, по типу винтовки G36
Как уже упоминалось выше, надёжность пулемёта была лейтмотивом при создании MG 4. Поэтому после традиционных испытаний в температурной камере и в «грязевой ванне», проведённых в родных стенах, опытные образцы MG 4 отправились в заокеанскую командировку, на один из полигонов армии США близ Юмы в штате Аризона, где должны были пройти ещё более жёсткую проверку в условиях пустыни и жаркого климата. При этом пулемёт испытывался не просто на отсутствие задержек при запылении (мелкий как мука, пустынный песок особо неблагоприятен для механизмов оружия) и от перегрева при стрельбе под палящим солнцем, но и проводились специальные тесты на возможность длительной эксплуатации пулемёта в таких условиях. Например, в течение одного дня пулемёт должен был в интенсивном режиме выполнить 15 000 выстрелов. С этим тестом MG 4 успешно справился, при этом при стрельбе не случилось ни одной задержки. Остается только выразить сочувствие стрелкам-испытателям Heckler-Koch, задействованным в данном тесте и вынужденным изрядно попотеть в прямом и переносном смысле этого слова. После успешного завершения цикла заводских испытаний последовала проверка пулемёта в войсковых условиях. Немецкое командование приняло необычное для бундесвера решение – провести войсковые испытания MG 4 преимущественно в подразделениях, выполняющих миротворческие миссии под эгидой НАТО. Первым из них стал 5-й контингент KFOR 2002, расположенный на территории бывшей Югославии и «по совместительству» выполнявший ещё и задачи в рамках программы «Пехотинец будущего» по тестированию и испытаниям перспективных образцов вооружения, техники и боевой экипировки пехоты. В феврале 2005 г. первые образцы MG 4 стали поступать в миротворческие подразделения бундесвера, расквартированные в Афганистане. Их тестирование было поручено региональной восстановительной группе PRT (Provincial Reconstruction Team) в Кундузе. Хотя в реальных боевых действиях подразделения с MG 4 не участвовали – немецкое правительство разрешило бундесверу использовать в боях с талибами только самолёты-разведчики «Toрнадо» – такие испытания были максимально приближены к боевым условиям. Пулеметы MG 4 в Афганистане использовались в качестве резервного оружия патрульных групп и охраны военных конвоев, где заслужили первые положительные отзывы немецких солдат – введение лёгкого пулемёта значительно усилило огневую мощь таких подразделений. В качестве достоинств пулемета MG 4 военнослужащие бундесвера также отмечают его малую отдачу, сравнимую с отдачей винтовки G 36, а также небольшой вес по сравнению с MG 3 – новый пулемёт легче на целых 4 кг. Aфганский опыт позволил проверить и способность MG 4 безотказно действовать в экстремальных климатических условиях, не менее жёстких, чем климат аризонской пустыни. Особенно много проблем в Афганистане доставляла мелкая пыль, которая присутствовала повсеместно и была не меньшим врагом для солдат и техники, чем бойцы «Талибана».
Проводились испытания MG 4 и в традиционных условиях – в немецкой пехотной школе в городе Хаммельбург. Правда, испытания здесь не были такими масштабными – расквартированные на территории Германии подразделения получили всего лишь 20 экземпляров MG 4. Так что на своей родине пулемёт является экзотикой, так как в первую очередь новую технику и вооружение получают подразделения бундесвера, дислоцированные в кризисных регионах.

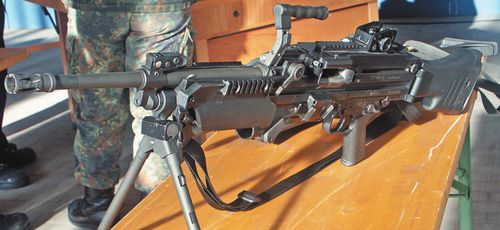

Презентация стрелкового вооружения 4-го парашютно-десантного батальона. Фото из архива автора
Оснащение новым оружием строится по морскому принципу: сначала закладывается «головной корабль», а затем по его образу и подобию начинается строительство остальной корабельной серии. Роль «головного корабля» играет испытательная группа программы «Пехотинец будущего». В ней оружие и снаряжение проходит всестороннюю проверку и обкатку и лишь затем с учётом этого опыта начинается оснащение других подразделений. Принятие на вооружение MG 4 означало не только появление нового образца лёгкого пулемёта, но и привело к серьёзным изменениям в структуре пехотного отделения бундесвера: так как расчёт пулемёта MG 4, в отличие от MG 3, состоял не из двух, а из одного человека, стало возможным в состав пехотного отделения бундесвера (насчитывает 10 человек) ввести два пулемёта. Таким образом, каждая огневая группа пехотного отделения из трёх человек имеет в распоряжении по пулемёту – практически речь идет об удвоении огневой мощи данного подразделения. Для самообороны же пулемётчик вместо пистолета также получил новое оружие – компактный пистолет-пулемёт MP 7 калибра 4,6x30, который пра вильнее было бы классифицировать как PDW (Personal Defence Weapon), поскольку здесь речь идёт о принципиально новом виде стрелкового оружия.
Современное пехотное отделение бундесвера имеет в своем распоряжении 2 ручных пулемёта MG4. Солдат слева держит пулемёт, оснащённый ИК-прицелом Hunt-IR (фото Bundesheer)
Первоначально MG 4 планировался не в качестве замены, а в качестве дополнения к пулемёту MG 3 в системе стрелкового вооружения бундесвера. В частности, MG 3 должен был ещё длительное время оставаться на вооружении бронетехники, вертолётов и катеров. И всё же это решение начинает также пересматриваться – ресурс пулемётов-ветеранов не бесконечен, а их состояние после многолетней эксплуатации в войсках часто оставляет желать лучшего. Например,

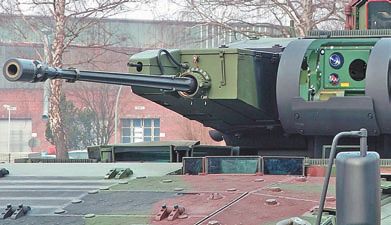

В состав вооружения новой БМП Puma входит 30-мм автоматическая пушка со спаренным пулемётом MG 4 (боекомплект 400 выстрелов и 2000 патронов, при этом 50% боезапаса готово к стрельбе)
Устройство

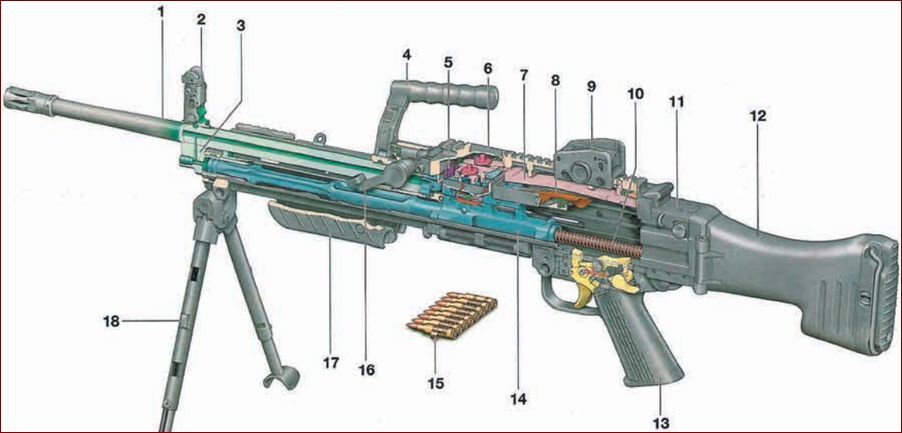

Устройство пулемёта MG 4: 1 – ствол; 2 – основание мушки; 3 – газовая камера; 4 – рукоятка для переноски оружия и смены ствола;5 – сигнальный флажок; 6 – крышка ствольной коробки с подающим механизмом; 7 – рычаг подающего механизма; 8 – отражатель; 9 – прицел; 10 – возвратная пружина; 11- ствольная коробка; 12 – приклад; 13 – пистолетная рукоятка; 14 – затворная рама с затвором; 15 – лента с патронами; 16 – замыкатель ствола; 17 – цевье; 18 – сошки (иллюстрация предоставлена фирмой HK)
Ствол пулемёта MG 4 имеет со стволом винтовки G 36 практически равную длину и, как следствие, идентичную баллистику. Он также оснащен пламегасителем, но в отличие от ствола винтовки его стенки имеют большую толщину для уменьшения нагрева при интенсивном ведении огня. Ствол выполнен, как и у MG 3, быстросменным, при этом замена ствола занимает считанные секунды – для этого стрелку достаточно совершить всего шесть движений: нажать на рычаг замыкателя ствола, повернуть за рукоятку ствол, отделить его от оружия, вставить запасной ствол, повернуть его и отпустить замыкатель. Кроме этого, процесс замены стал более удобным, так как нет необходимости в асбестовой варежке, входившей в комплект MG 3 и защищавшей руку стрелка от ожогов при соприкосновении с разогретым стволом. В MG 4 эту роль, как и большинства современных пулемётов, выполняет специальная рукоятка для смены ствола, служащая также одновременно и ручкой для переноски всего оружия. По сравнению с MG 3 у MG 4 значительно изменилось и число выстрелов, допускаемых без замены ствола. Для MG 3 допускалась производство 150 выстрелов в интенсивном режиме, после чего ствол должен был быть заменён запасным. У MG 4 без замены ствола допускается производство в таком темпе 300 выстрелов, а в течение 20 минут – 600 выстрелов.
Газовая камора у MG 4 закреплена на стволе и находится примерно на его середине. Газового регулятора, как у Minimi, она не имеет. Поршень жёстко соединён с затворной рамой и размещается под стволом, что типично для пулемётов с ленточной подачей. Рукоятка взведения расположена справа и в походном положении складывается вверх, что делает более удобной транспортировку оружия. В отличие от штурмовых винтовок G 3 и G 36 пулемёт ведёт огонь с заднего шептала, поэтому в промежутках между очередями патронник остаётся открытым, что создаёт лучшие условия для циркуляции воздуха в канале ствола и его охлаждения. Кроме этого, исключается возможность самовоспламенения патрона от соприкосновения с разогретыми стенками патронника и, тем самым, самопроизвольная стрельба, которую американцы называют cооk off. Затвор пулемёта запирается поворотом на два боевых упора. Стреляная гильза выбрасывается через окно в нижней части ствольной коробки и благодаря небольшому щитку отражается вниз и вправо от оружия.

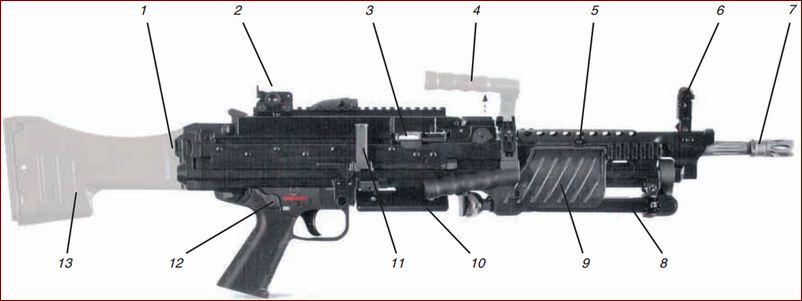

1 – кнопка фиксации приклада, 2 – механический прицел (регулируется по высоте и боковому направлению; установка для дальности до 1000 м), 3 – ленточный механизм подачи (надёжно функционирует в любых климатических условиях), 4 – рукоятка для переноски и смены ствола (позволяет удобно нести оружие и предотвращяет ожоги при смене ствола), 5 – Антабка для ремня (двусторонняя, позволяет комфортабельно переносить оружие), 6 – складывающаяся мушка (регулируется по высоте и боковому направлению), 7 – хромированный ствол (обладает высокой живучестью), 8 – интегрированные сошки (регулируются по высоте и подстраиваются под опору), 9 – эргономичное цевьё (позволяет надёжно и комфортно удерживать оружие при стрельбе с рук), 10 – отражатель стрелянных гильз (оснащён крышкой, предотвращающей попадание грязи внутрь оружия), 11 – рукоятка перезаряжания (складывающаяся, может фиксировать затвор в любом положении), 12 – двухсторонний флажок предохранителя-переводчика, 13 – складной приклад

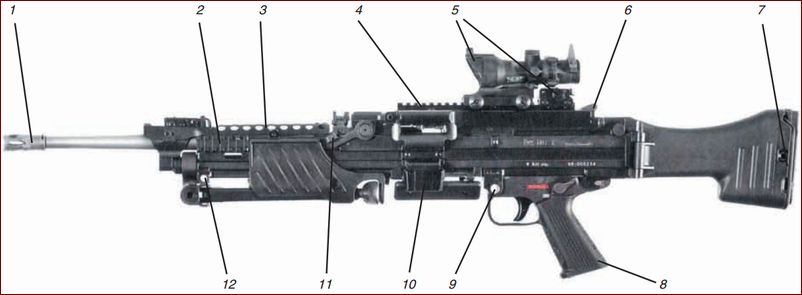

1 – испытанная конструкция пламягасителя, 2 – планка «пикатинни» MIL-STD 1913 (служит для монтажа тактических аксессуаров в положении 3 и 9 часов), 3 – теплозащитный экран (поставляется дополнительно и монтируется на коротком и длинным стволе), 4 – планка «пикатинни» MIL-STD 1913 (монтируется на крышке ствольной коробке и служит для монтажа оптических и/или механических прицелов), 5 – оптический прицел (изображён вариант с основным оптическим прицелом и резервным механическим прицелом), 6 – защёлка крышки ствольной коробки (доступна в разных вариантах в зависимости от установленных на коробке устройств), 7 – откидная плечевая накладка, 8 – эргономичная пистолетная рукоятка (позволяет удобно и надёжно удерживать оружие), 9 – задний узел для монтажа треноги, 10 – крепление для коробки с патронной лентой (совместимо со всеми типами штатных патронных коробок НАТО), 11 – рычаг фиксатора ствола, 12 – передний узел для монтажа треноги
