Подающий механизм очень сходен по устройству с аналогичными узлами пулемётов MG 42/MG 3 и FN MAG: в крышке ствольной коробки находится рычаг подачи с криволинейным пазом, по которому движется ролик затворной рамы. Перемещаясь взад и вперёд, затворная рама приводит в движение рычаг подачи, который, в свою очередь, заставляет двигаться подаватель ленты. Патроны в приёмное окно подаются слева либо из матерчатой камуфлированной сумки с лентой на 100 патронов, либо из стандартизованной пластиковой коробки с лентой вместимостью 200 патронов. Впрочем, устройство пулемёта допускает применение всех типов ленточных коробок для пулемётов калибра 5,56 мм, которые выпускаются в США и странах НАТО. Конструкторы Heckler-Koch значительно улучшили и безопасность обращения с пулемётом. Помимо обычного предохранителя (выполнен, как и у G 36, двусторонним и находится в верхней части пистолетной рукоятки) MG 4 имеет внутренний автоматический предохранитель, препятствующий производству выстрела

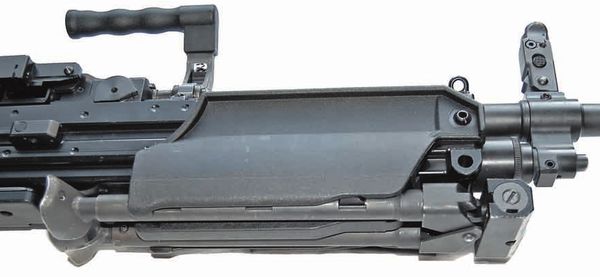

MG 43 и первые выпуски MG 4 имели длинное цевье в с ровной поверхностью. Позже оно было заменено на более короткое цевье с рифлением. Сошки пулемёта складываются под цевье. Фото автора
Сошки пулемёта складываются назад и убираются в походном положении под пластмассовое цевье. Они раскладываются значительно стабильнее, чем у Minimi,и благодаря телескопической конструкции могут регулироваться по высоте. Приклад изготовлен из высокопрочной пластмассы, в походном положении он складывается на левую сторону ствольной коробки, уменьшая общую длину оружия на 200 мм. При этом сохраняется возможность стрельбы из оружия, что весьма важно в экстремальных ситуациях, например, при отражении внезапного нападения на марше. Затыльник приклада снабжён откидной проволочной «петлей», которая в откинутом состоянии ложится на плечо стрелка и обеспечивает более надёжное удержание приклада при стрельбе. В станковом варианте пулемёт устанавливается на треножный станок М122, позаимствованный у американцев и использующийся в пулемёте M 240G.
Для монтажа механических прицельных приспособлений (штатным является диоптрический прицел с десятью различными установками дальности от 100 до 1000 м и механизмом ввода боковых поправок), коллиматорных, дневных и ночных оптических прицелов, а также лазерных модулей служат две стандартизованные планки Пикатинни: более длинная – на крышке ствольной коробки и короткая – перед цевьем на левой стороне оружия. Они обеспечивают быструю смену прицельных приспособлений без необходимости новой пристрелки оружия. Основание мушки механического прицела выполнено складывающимся, и при установке оптики демонтировать его не требуется. Дневной оптический прицел имеет четырёхкратное увеличение и крепится, как и у винтовки G 36, вместе с рукояткой для переноски. Этот прицел может дополняться пассивным прибором ночного видения NSA 80 фирмы Hensoldt AG (так же как и у G 36), который монтируется перед дневным прицелом и не требует при этом никакой отдельной регулировки. На планке Пикатинни может устанавливаться и специальный ночной ИК-прицел HuntIR, созданный специалистами фирмы AIM Infrarot Module GmbH из Ульма. Он является одним из базовых компонентов проекта «Пехотинец будущего» и, кроме пулемета MG 4, может использоваться с винтовками G 36, G 22, G 24, G 25, G 82, пулемётами MG 3 и G 8, а также 40-мм гранатомётом GrMaWa. В отличие от других современных ночных прицелов HuntIR устойчив к действию отдачи и тепловых помех от разогрева ствола, обеспечивает вычисление и вывод баллистических данных и интеграцию прицела в сеть данных. В то же время по своим оптическим характеристикам он не уступает приборам ночного видения, используемым в бронетехнике. Конструкция HuntIR выполнена таким образом, чтобы не препятствовать замене ствола и заряжанию пулемёта. Вес прицела – 2,6 кг, дальность опознавания цели – 1700 м. Вместе с пулемётом MG 4 прицел HuntIR в 2004 году прошёл проверку в пустынных и зимних условиях, а с 2005 года используется бундесверомв Афганистане.
Принадлежность к пулемёту MG 4 включает ремень для переноски, стандартный комплект для чистки и обслуживания, комплект для полевой чистки, запасной ствол, сумку из ткани Codura для запасного ствола с ремнём для переноски. Вся принадлежность укладывается в специальную брезентовую сумку, а для комплекта полевой чистки предусмотрено место внутри приклада. Для учебных целей к пулемёту придаётся дополнительный приёмник, окно которого сконструировано таким образом, чтобы пропускать только холостые патроны. Таким образом на учебных занятиях и учениях исключается использование ленты, в которую случайно был заряжен боевой патрон.
Разборка пулемёта осуществляется подобно винтовкам G 3 и G 36 – необходимо вынуть поперечные оси, после чего становится возможным отделение основных частей оружия. Подобное решение не относится к категории безупречных (относительно небольшую ось можно легко потерять), однако из соображений преемственности было решено сохранить привычную для солдат НАТО схему разборки оружия.
На

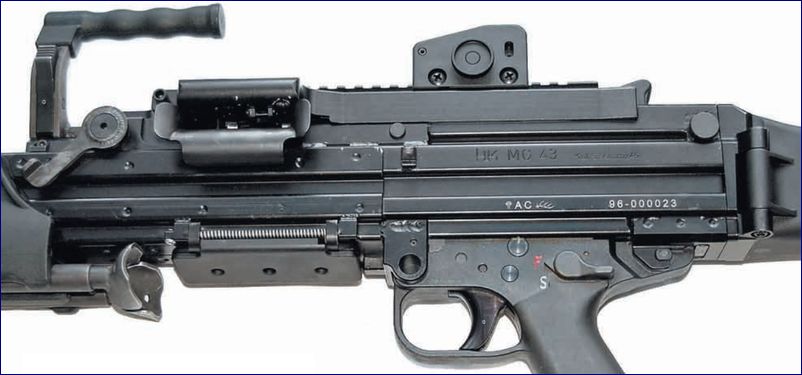

Рукоятка перезаряжания сложена и не мешает переноске оружия. Она может быть зафиксирована и в крайнем заднем положении затвора. Фото автора

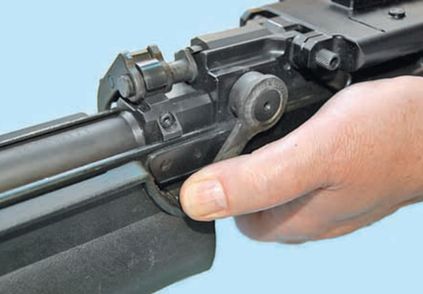

Замена ствола MG 43/MG 4 осуществляется очень просто и молниеносно быстро. Достаточно нажать на рычаг замыкателя и ствол отделяется за рукоятку для переноски. Фото автора
Боеприпасы
То, что пулемёт MG 4 поступил в войска с десятилетней задержкой по сравнению с винтовкой G 36, наглядно показывает, каким непростым решением был переход с калибра 7,62x51 на калибр 5,56х45. Эта тема была предметом постоянных и острых дискуссий специалистов BWB (Bundesamt fur Waffen und Beschaffung – ведомства бундесвера по вооружению и материально-техническому обеспечению), поскольку патрон 5,56x45 очень часто подвергался упрекам военных НАТО за сравнительно невысокое пробивное действие по сравнению с винтовочным патроном. Перед глазами BWB стоял и пример «старшего брата» бундесвера – армии США, которая после подобных дебатов остановилась на половинчатом решении: сохранить на вооружении пулемёты обоих калибров. И всё же руководство бундесвера, подсчитав все плюсы и минусы, остановило свой выбор на пулемётемалого калибра. Определил такой выбор значительный прогресс патронной индустрии. По словам Вольфганга Альтхоффа, возглавляющего группу разработки стрелкового оружия в пехотной школе Хаммельбурга, на вооружении и в стадии разработки сегодня находятся несколько новейших типов 5,56-мм патронов. Эти боеприпасы имеют двойной или упрочнённый сердечник и по своим баллистическим свойствам не уступают патронам более крупного калибра. Официальными поставщиками патронов калибра 5,56x45 для бундесвера являются немецкие фирмы Dynamit Nobel, MEN (Metallwerke Elisenhutte Nassau) и швейцарский концерн RUAG Ammotec. Так, например, для нужд немецкой армии MEN выпускает патрон DM 31 с повышенной пробивной способностью, предназначенный для борьбы с живой силой противника в бронежилетах и поражения легкобронированной техники. Этот патрон имеет твердосплавный сердечник и обеспечивает пробитие броневой плиты толщиной 13,5 мм на расстоянии 100 м и 5 мм – на дистанции 600 м.
Повышает огневую мощь лёгкого пулемёта и применение в ленте боеприпасов разных типов. Расчёту MG 4 предписано, например, снаряжать пулеметные ленты по правилу «зелёный-зелёный-чёрный-красный». В соответствии с принятой в бундесвере маркировкой патронов это означает, что в ленте за двумя патронами DM 11 с двойным сердечником следует один патрон с бронебойным сердечником DM 18/31 и один трассирующий патрон DM 21.
Модификации
В последние годы фирма Heckler-Koch стала практически официальным поставщиком стрелкового оружия для испанской армии – за пистолетом P 8 и винтовкой G 36 в августе 2007 г. последовал заказ на поставку 1800 пулеметов MG 4 для оснащения вооружённых сил этой страны в течение четырёх последующих лет. Экспортный вариант пулемёта имеет индекс MG 4Е и отличается от базовой модели облегчённой конструкцией сошек, «похудевших» на 150 г.

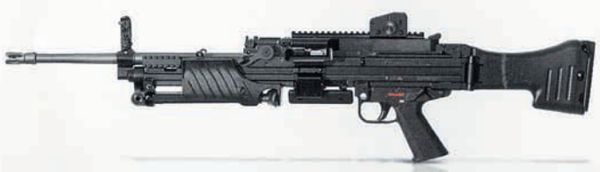

Базовый пехотный вариант MG 4 с длиной ствола 450 мм (без пламeгасителя)

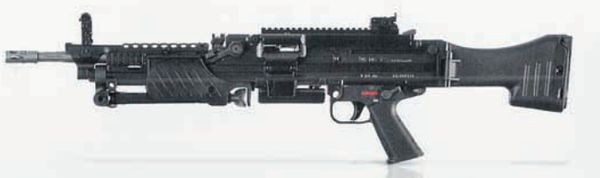

Укороченный вариант MG 4KE с длиной ствола 370 мм (без пламегасителя)

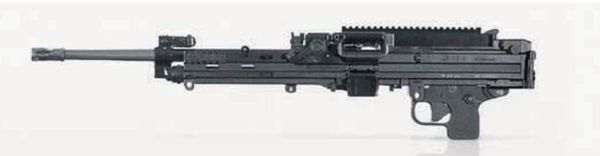

Танковый вариант не имеет сошек, цевья, приклада и механического прицела (иллюстрации предоставлены фирмой HK)
Несмотря на то, что MG 4E является одним из наиболее лёгких и компактных пулемётов с ленточным питанием и быстросменным стволом, Heckler-Koch выпустила ещё и его укороченный вариант. Он имеет обозначение MG 4KE и отличается применением ствола с длиной 402 мм, что сокращает общую длину оружия на 80 мм. Эта версия предназначена, главным образом, для подразделений специального назначения. Среди возможных потребителей экспортных версий MG 4 могут быть американские ВМС, которые ещё в 2004 г. начали поиск замены для пулемёта M 249 SAW в частях морской пехоты США.
