Отметим, что на схеме показаны только две спиральные трубки ротора, хотя в реальной конструкции их большее количество. Электрогенератор подсоединяется в левой части вала ротора.
В данном проекте, были найдены пути преобразования низкопотенциальной тепловой энергии среды, использующие упругое рабочее тело (смесь воды и воздуха). Одной из задач проекта было создание методики расчета элементов конструкции, поскольку самоподдерживающийся процесс вращения ротора, как и вихревые природные процессы, могут быть теоретически смоделированы и воспроизведены. Главная задача – получить автономный источник энергии, то есть, ротор должен перейти в режим самовращения, и обеспечить вращение электрогенератора. Кроме этого, в данной конструкции используется такое технические решения, которое позволяет создавать не только вращение, но и движущую силу, направленную вдоль оси вращения ротора.
Обратите внимание на вход рабочей смеси в центрифугу, рис. 4. За счет разряжения в области центрифуги, в нее постоянно втекает поток вещества (рабочая масса). Движение рабочей массы происходит линейно вдоль оси вращения. Поток рабочей массы имеет некоторый импульс, равный произведению ее массы на скорость движения. Корпус, в данном случае, получает такой же реактивный импульс, но в направлении, обратном движению рабочей массы. Аналогично, в генераторе Шаубергера, рис. 3, вход смеси воды и воздуха происходит сверху вниз, вдоль оси, а корпус в целом, получает импульс, направленный снизу вверх.
Далее, обратите внимание на то, что выход
Закон сохранения импульса, в данной конструкции, выполняется следующим образом: импульс, который получает корпус устройства в целом, (на рис. 3. он направлен вверх, а на рис. 4 импульс направлен вправо), по модулю, равен суммарному импульсу реактивных потоков рабочего вещества, вытекающему из трубок ротора. Изменение траектории движения массы рабочего вещества происходит за счет винтовой формы трубок ротора, поэтому крутящий момент на валу электрогенератора и движущая сила, приложенная к корпусу генератора вдоль оси вращения ротор, всегда будут эквивалентны, в соответствии с законом сохранения импульса. Разумеется, часть энергии будет потеряна на трение, и перейдет в окружающую среду в форме тепла. Генераторы энергии, использующие схему Шаубергера, работоспособны только в том случае, если они создают движущую силу вдоль оси вращения, в паре с эквивалентным крутящим моментом ротора.

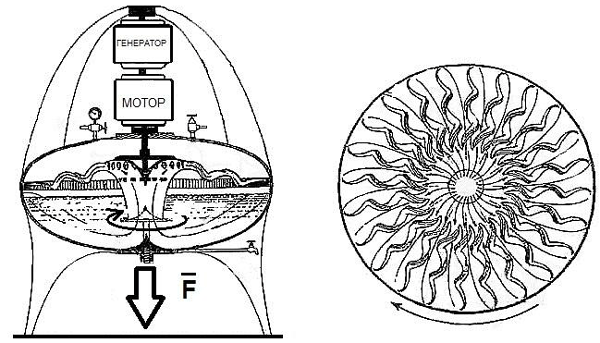

В другой схеме генератора Шаубергера используется аналогичный метод: мотор раскручивает ротор, затем создается режим самовращения, при котором вода всасывается снизу вдоль оси ротора в область разряжения, затем поступает в винтовые трубки, сопла которых расположены тангенциально, в плоскости вращения ротора, рис. 5.
При достижении необходимой скорости вращения, питание электромотора можно отключить, поскольку данная центробежная машина становится автономным генератором электроэнергии. Особенность конструкции, показанной на рис. 5, состоят в том, что трубки ротора имеют форму винтовой спирали. Благодаря специальной форме трубки, вода дополнительно вращается вокруг оси винтовой трубки. Данный метод запатентован [3], как способ уменьшения гидравлических потерь. Действительно, при винтовом движении частиц воды по трубке, они не скользят, а катятся по внутренней поверхности трубки. Трение качения намного меньше трения скольжения, что применяется в подшипниках.
В генераторе Шаубергера, рис. 5, как и в ранее рассмотренных устройствах, на корпус всей машины действует реактивная движущая сила, направленная вдоль оси вращения, а ее величина соответствует силе, которая обеспечивает крутящий момент ротора. В отличие от генератора, показанного на рис. 3, для того, чтобы генератор энергии «не взлетал», вход воды в ротор расположен таким образом, что сила, создаваемая вдоль оси вращения, прижимает аппарат к земле.
Известны и другие похожие решения: вход реактивной рабочей массы организован вдоль оси вращения ротора, а ее выход – в плоскости вращения ротора, то есть, перпендикулярно оси вращения ротора.
Итак, принцип Шаубергера позволяет получать пару сил: крутящий момент, и движущую силу, действующую на корпус устройства в целом. При такой схеме, рабочее вещество не выбрасывается во внешнюю среду, а используется в замкнутом цикле. При сравнительном анализе идеи, показанной на рис. 1 и принципа Шаубергера, можно сделать вывод о больших перспективах второго решения. Вместо поглощения энергии линейного реактивного импульса «глушителем», в машинах Шаубергера используется ее преобразование в крутящий момент. В том случае, если этот крутящий момент не требуется, его можно устранить, разместив на одной платформе несколько силовых установок, попарно встречного вращения.
Таким образом, с учетом простоты схемы Шаубергера, и истории ее развития с 1930 года, можно предположить, что использование ракетной техники в современном мире есть часть массовой дезинформации человечества о наших реальных возможностях. Далее мы перейдем к рассмотрению других простых работоспособных конструкций движителей нового типа, что даст читателям дополнительные факты и позволит сделать выводы. Фактически, нас обманывают, заставляя верить в то, что нет альтернативы ракетам.Глава 2 Крыло в замкнутом потоке
Рассмотрим простое крыло, имеющее профиль Жуковского – Чаплыгина, который впервые был предложен в 1910 году. До этого изобретения, крылья самолетов делали плоскими, а подъемная сила возникала за счет угла наклона крыла, простым реактивным отражением набегающего потока воздуха.

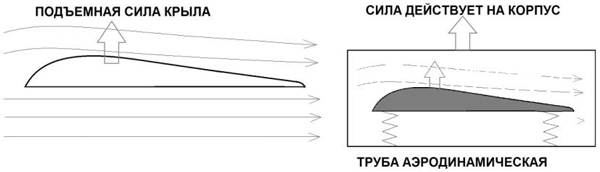

Подъемная сила крыла, имеющего профиль Жуковского – Чаплыгина, обусловлена разностью давления среды на крыло сверху и снизу, поскольку давление зависит от относительной скорости движения крыла и среды. На рис. 6 показано, что верхнюю поверхность крыла поток среды обтекает по большему пути, чем нижнюю.
Рис. 6. Эффект подъемной силы крыла
Поток стремится сохранять свою целостность, поэтому, его скорость относительно верхней выпуклой поверхности крыла выше, чем относительная скорость вдоль плоской нижней поверхности крыла. Разность давления среды на крыло (градиент) поднимает крыло вверх (вытесняет в сторону меньшего давления среды).
Не играет роли, движется ли крыло в среде, или поток среды (воздуха, воды и т. п.) обтекает крыло. Можно сказать, что здесь «работает геометрия»: путь относительного движения среды по верхней поверхности крыла больше, чем по нижней. Данная система не является реактивной, поэтому ее применение в движителях замкнутого цикла представляется весьма перспективным.
На рис. 6 (справа) показано, что крыло, установленное внутри аэродинамической трубы на упругих амортизаторах, демонстрирует наличие подъемной силы при продувании трубы. При этом, на весь корпус трубы действует вертикальная сила.

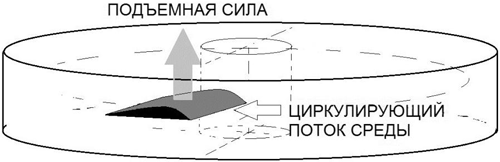

Предположим, что мы создали циркулирующий поток среды (газ или жидкость) в замкнутом корпусе, похожем на бублик (тороид). Поставим внутри потока несколько крыльев, радиально, как показано на рис. 7.
Мы получим простое решение, которое может быть проверено экспериментально, и иметь перспективы внедрения в аэрокосмической технике. Некоторые технические проблемы есть, но они решаются. Например, проходя в области крыла, линейный поток среды меняется, и в нем возникают турбулентности. Для выравнивания потока, позади крыла необходимо устанавливать плоские или трубчатые элементы (ламинаризаторы). Величина подъемной силы зависит от скорости движения потока относительно крыла, хотя ее направление, в данном случае, будет неизменным. Величину силы можно регулировать. Разумеется, замедление или ускорение циркулирующего потока среды потребует расхода энергии насоса, вентилятора или другого привода движения потока среды. Далее, мы рассмотрим аналогичную перспективную схему, более экономную, с точки зрения энергетики, чем крыло, находящееся в замкнутом потоке среды.
Глава 3 Эффект Магнуса и сила Лоренца
Аналогично крылу Жуковского – Чаплыгина, сила Магнуса возникает за счет разности давления потока среды на поверхность вращающегося цилиндра.
Рис. 8. Эффект Магнуса для вращающегося цилиндра
В верхней части цилиндра (вид с торца), направление движения потока среды и поверхности вращающегося цилиндра совпадают, а в нижней части цилиндра, его поверхность движется навстречу потоку среды. Поскольку поток в нижней части вращающегося цилиндра тормозится его поверхностью, движущейся навстречу потоку, то динамическое давление потока уменьшается, а увеличивается статическое давление среды на поверхность, в соответствии с законом Бернулли о полном давлении потока. В результате, давление среды на верхнюю часть вращающегося цилиндра становится меньше, чем на нижнюю часть цилиндра. Возникает подъемная сила, как и при эффекте крыла, имеющего профиль Жуковского – Чаплыгина.
Эффект Магнуса хорошо известен футболистам и теннисистам, который используют его для создания криволинейной траектории полета закрученного мяча. При «крученом ударе», мяч летит прямолинейно, но вращается вокруг своей оси. В полете, на него набегает поток воздуха, что создает эффект Магнуса, и траектория полета искривляется. В результате такого удара, мяч летит по кривой, и попадает не туда, где его ждут…

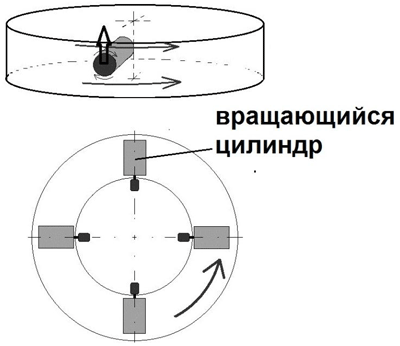

Предположим, что мы сконструировали замкнутый поток движущейся среды (воздуха, воды и т. п.), в котором поставлены несколько вращающихся цилиндров, как показано на рис. 9. Допустим, что вращение каждого цилиндра обеспечивает независимый электропривод, с регулируемой скоростью и направлением вращения.
В отличие от конструкции с крылом, установленным в потоке движущейся среды, данная схема имеет важное преимущество: величину и направление осевой подъемной силы, можно менять за счет изменений величины скорости и направления вращения цилиндров. Скорость и направление циркулирующего потока можно не менять, что дает значительные преимущества по быстродействию и маневренности данного транспортного средства. Движитель данного типа может быть установлен вертикально или горизонтально, создавая силу тяги.

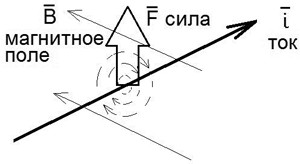

Интересная аналогия с эффектом Магнуса возникает при рассмотрении электромагнитного явления, известного, как сила Лоренца: на проводник с током, находящийся в магнитном поле, действует сила, в направлении, показанном на рис. 10. О причине появления данной силы, ранее не было однозначного объяснения. Предполагая аналогии с эффектом Магнуса, можно трактовать силу Лоренца, как результат градиента давления эфирной среды. В докладе [1] это было впервые показано, 1996 год.
Однако, на схеме рис. 10, мы получаем картину, обратную суперпозиции векторов, которая была показана на рис. 8. Сила Магнуса действует на цилиндр, вращающийся в потоке среды, в направлении согласованного движения поверхности цилиндра и среды. На рис. 10 показано, что сила Лоренца действует в направлении встречной суперпозиции векторов. Почему?
Дело в том, что вектора на рис. 10 показаны условно, согласно принятым обозначениям векторов электрического тока (потока положительно заряженных частиц) и магнитного поля. Направление движения реальных потоков электронов и эфирных частиц (вектора магнитных полей) отличаются от условных обозначений. Принципиально, эффект создается аналогично эффекту Магнуса, за счет градиента давления среды, обусловленного разной относительной скоростью, но электромагнитные системы используют эфирную среду, а не воздух или воду.
Важно отметить, что электрон или другая заряженная частица, которая при движении создает магнитное поле, является вращающимся объектом. Было бы точнее, считать ее линейное перемещение винтовой линией, правой или левой спиралью, в зависимости от знака электрического заряда данной частицы материи.
О структуре электрона написано немало, но мне хотелось бы рекомендовать читателю работу отца и сына Поляковых [4]. Данные авторы рассматривали в своей книге «Экспериментальная гравитоника» строение электрона, и показали, что он может быть представлен, как замкнутый на себя фотон круговой поляризации, то есть, как динамический процесс движения электромагнитной волны круговой поляризации в замкнутом тороидальном пространстве. Позже, мы раскроем данный вопрос подробнее. Здесь только коротко отметим, что, при таком рассмотрении, появление магнитного поля, при движении заряженной частицы в эфире, имеет явную аналогию с возмущение физической среды, которое возникает при движении в данной среде вращающегося цилиндра или шара.
Можно сказать, что взаимодействие внешнего магнитного поля, поперек которого движется электрически заряженная частица, с ее собственным магнитным полем, отклоняет частицу таким же образом, как и поток воздуха отклоняет закрученный мяч, а именно, благодаря созданию градиента давления среды на движущуюся в ней частицу материи.
В таком случае, силы Лоренца и силы Ампера являются внешними силами, по отношению к проводникам с током, на которые они действуют, то есть, могут обеспечить их движение в пространстве.
Эти интересные аналогии между аэродинамикой и эфиродинамикой дают много конструктивных идей.Глава 4 Электрокинетические движители

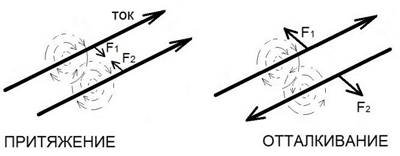

Исходя из концепции «градиента эфирного давления», рассмотрим эффект Ампера, то есть, явление притяжения или отталкивания проводников с током, рис. 11.
Рис. 11. Эффект Ампера для проводников с током
Известно, что, при согласованном движении токов в параллельных проводниках, они притягиваются, а при встречных токах – отталкиваются. Очевидно, что векторное сложение и вычитание магнитных потоков имеет смысл, как увеличение или уменьшение относительной скорости движения эфирных частиц, что и создает градиент давления эфирной среды. Можно ли построить движитель, использующий данный градиент давления окружающей среды?
Согласно Амперу, результирующая сила, для параллельных проводников, равна нулю. Этот факт, достаточно долгое время, был причиной невнимания изобретателей и конструкторов к технологии создания электрокинетических движителей.
Анализ сил, возникающих в непараллельных проводниках, например, в Y-образном проводнике, был впервые проведен в 1844 году известным физиком – математиком Германом Г. Грассманом. Он показал, что случай параллельных проводников, рассмотренный Ампером, есть только частный случай, а в общем случае, результирующие силы для проводников с током могут быть не равны нулю.
На рис. 12 показаны вектора сил, действующих на участки тока в области Y-образной «вилки», формулу для расчета которых анализировал Грассман. В данном случае, суммарная сила, действующая на Y-образный участок проводников с током, не равна нулю, то есть, проводники образуют Y-образный движитель.
Это еще одно проявление силовых эффектов, возникающих за счет разности давления среды, то есть градиента давления эфира.

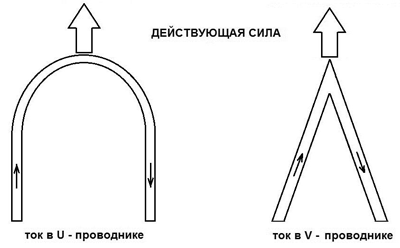

Используя аналогии между явлениями гидродинамики, аэродинамики и эфиродинамики, можно конструировать различные движители. Аналогами Y-образного привода являются так называемые «электрокинетические движители Сигалова» [5], которые представляет собой V-образный или U-образный участок проводника электрического тока, рис. 13.
