История открытия уходит в прошлое: первые наблюдения данного явления были опубликованы еще в 1908 г. А. Стефенсоном [11]. Современные исследования аналогичных процессов ведет Профессор Евгений Дмитриевич Сорокодум, автор многих научных статей и интересных экспериментов по вихревым и колебательным процессам [12].
Не будем углубляться в теорию данного процесса, полагая, что основную роль в колебательных процессах перевернутого маятника играют центробежные силы, которые частично компенсируют вес устройства. Мы рассматривали аналогичные явления, показанные на схемах рис. 25 и рис. 16.
Странно, но я не нашел в работах П. Л. Капицы идеи о том, что, повышая частоту колебаний перевернутого маятника, то есть, скорость движения рабочей массы, можно ожидать полной компенсации веса устройства, и даже создание значительной силы тяги, действующей в заданном направлении. Тем не менее, идея простая и работоспособная. Величина силы тяги, в соответствии с законом Ньютона, формула F. 1, зависит не столько от массы, сколько от скорости, так как ускорение пропорционально квадрату линейной скорости. По этой причине, целесообразно работать с малой массой, но на большой скорости, то есть, создавая колебательные процессы высокой частоты.
Существует похожие устройства, которые называют «вибрационные гироскопы». Обычно, они применяются для измерения угловой скорости поворота, при криволинейном движении. Другое применение – создание движущей силы, в настоящее время
Перейдем к другому варианту использования центробежных сил, компенсирующих вес тела. Представим простой эксперимент: мысленно поместите в сферу вращающийся металлический шарик. Допустим, что он приводится в движение не внутренними силами, а внешними полями, например, вращающимся магнитным полем трехфазной системы катушек, расположенной вокруг сферы. Привести во вращение шарик можно и круговыми колебательными движения самой сферы. Вы можете сами провести данный эксперимент, поместив горошину в полусферическую (конусную) чашку. При создании колебательных круговых движений чашки, горошина ускоряется, вращается по внутренней стороне чашки, поднимаясь все выше и выше. Она стремится перейти на орбиту большего радиуса, что вызвано действием центробежной силы. При достаточно большой скорости вращения, горошина вылетает из чашки.

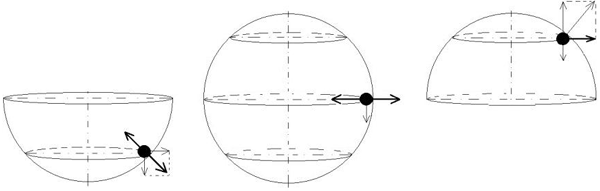

Зададимся целью использовать данный эффект. Напомню старый цирковой трюк: «мотоциклист в шаре». На рис. 28 показаны три траектории мотоциклиста, катающегося по внутренней поверхности сферы. В первом случае, мотоцикл движется по поверхности нижней полусферы, с постепенным увеличением радиуса, а на больших оборотах – вращается по экватору, траектории максимального радиуса.
На рисунке в центре рис. 28, показана траектория движения мотоцикла по экватору сферы. В цирке, при выходе мотоциклиста на траекторию экватора, половинки сферы разъединяли, а нижнюю полусферу опускали, что вызывало искренний восторг публики!
Более всего, нас интересует гипотетическая ситуация, показанная в правой части рис. 28. При данной траектории движения «внутреннего рабочего тела», на данное тело должна действовать вертикальная составляющая некой силы, компенсирующей его вес. На корпус устройства (полусферу), в данном случае, будет действовать реактивная сила, направленная вверх.
Представляется возможным создать движитель, использующий данный принцип. При конструировании, необходимо учесть силы трения в точке соприкосновения внутренней поверхности сферы и движущейся рабочей инерциальной массы.

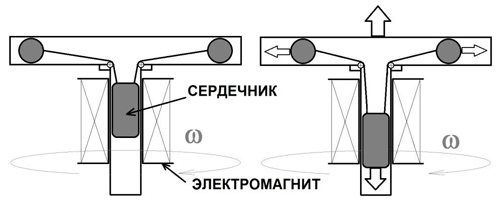

Рассмотрим еще несколько теоретических моделей. На рис. 29 показана схема импульсного движителя, в котором используется два или более вращающихся грузов. Вдоль оси вращения расположен электромагнит, периодически втягивающий сердечник. Поскольку вращающиеся грузы и сердечник связаны гибкой тягой, то движение сердечника вниз происходит с усилием, так как необходимо перевести вращающиеся грузы с орбиты большего радиуса на орбиту меньшего радиуса.
Взаимодействие сердечника и катушки электромагнита происходит в соответствии с законом сохранения импульса, поэтому усилие на перемещение сердечника электромагнита передается корпусу, который получает реактивный импульс тяги вверх. Возврат грузов на орбиту большего радиуса происходит без усилий, если электромагнит выключен. Таким образом, данное устройство способно «рывками» подтягиваться вверх. Полагаю, что экспериментальная проверка данной концепции покажет хорошие перспективы внедрения данной технологии в аэрокосмической технике.

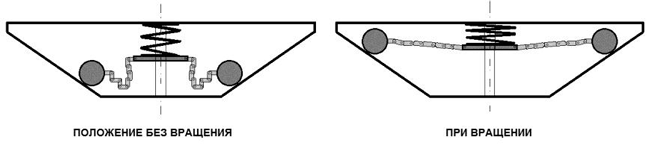

Еще одна идея использования центробежной силы, сжимающей пружину, показана на рис. 30.
Грузы соединены с осью вращения плоскими цепями, не передающими осевое усилие. Без вращения, грузы лежат на дне корпуса, а пружина расслаблена. При вращении оси, например, электроприводом, грузы приходят в движение, поскольку плоские цепи передают крутящий момент. При определенной скорости вращения, грузы выходят на орбиту наибольшего радиуса, натягивая плоскую цепь, которая их соединяет. Натяжение цепи приводит к сжатию пружины, которая упирается в корпус.
Теоретически, предполагается, что корпус получит импульс, в процессе сжатия пружины. После ее сжатия, на корпус оказывается только постоянное давление. Упругое сжатие пружины обеспечивается центробежными силами. Аналогично предыдущему варианту конструкции, можно организовать импульсный режим работы, например, за счет периодического изменения скорости вращения грузов, или другим способом. Грузов в схеме, показанной на рис. 30, может быть несколько.
Можно предложить еще много теоретических моделей, основанных на похожих принципах, но теория без практики не имеет коммерческого смысла. Предлагаемые конструкции несложные, дешевые по себестоимости для любой мощности привода, интересно было бы их проверить экспериментально.
Перейдем к примерам известных реальных движителей, уже проверенных на практике, в которых используются инерциальные эффекты.Глава 8 Инерциоиды

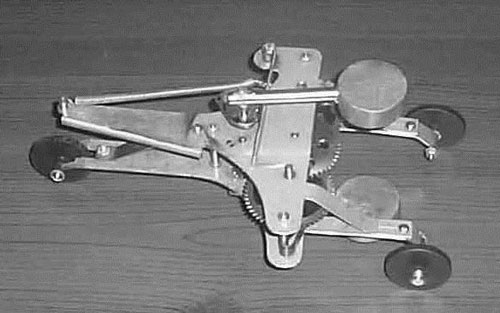

Мы уже начали рассматривать конструкции механических устройств, движущая сила в которых обусловлена применением свойства инерциальности частиц материи, то есть, их связи с эфиром. Данный тип движителей называется «инерциоиды», термин придумал инженер В.Н. Толчин, в 1936 году [13]. На фотографии рис. 31 показан один из инерциоидов Толчина. Принцип действия очень простой: два грузика вращаются синхронно, в разных направлениях, что компенсирует крутящий момент.
Рис. 31. Инерциоид Толчина
Каждый из них, на половине траектории, разгоняется приводом, а на второй половине траектории привод выключается, а включается тормозная колодка (пружинный тормоз), вращение тормозится.
Такой режим «мотор – тормоз» позволяет передавать реакцию корпусу устройства во время всего цикла, как при ускорении инерциальных масс, так и при их торможении.

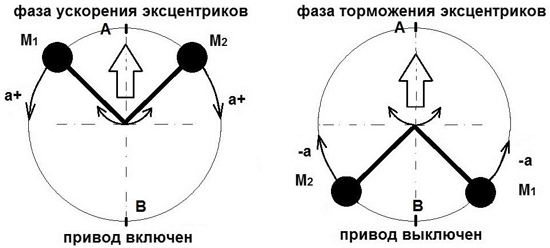

На схеме рис. 32 показаны две фазы работы подобного движителя: разгон эксцентриков приводом, а затем, их свободное движение, которое тормозится.
При разгоне, от точки А до точки В, ускорение положительное, и при свободном движении, от точки В до точки А, ускорение отрицательное (торможение). Реакция
Отметим, что в инерциоиде Толчина углы включения мотора или тормоза были равны 30 градусов: от 330 до 0 градусов работал мотор, а от 150 до 180 градусов происходило торможение. В общем случае, фазы ускорения и торможения могут составлять по половине цикла.
В своих работах, А.Е. Акимов и Г.И. Шипов, раскрывают теорию работы инерциоидов с позиций «торсионной механики». Г.И. Шипов приложил много усилий для практического развития данной темы, еще в 1981 году изготовил два инерциоида по схеме Толчина в фирме Туполева, а затем успешно испытал их в МГУ, устанавливая инерциоид для испытаний на «платформу на воздушной подушке» [14].
Интересно, что при попытке Шипова подать заявку на изобретение в 1991 году, он получил отказ, обоснованный тем, что существует некое Постановление, запрещающее российскому патентному бюро принимать к рассмотрению заявки по данной теме. Формулировка «движение системы за счет внутренних сил» может быть изменена только в том случае, если Академия Наук официально признает существование эфира, как реальной среды, имеющей определенные физические свойства.
Тем не менее, экспериментально, эффект Толчина и работоспособность его инерциоида были подтверждены неоднократно, еще в тем времена, когда Шипов работал с Ракетно-Космической Корпорацией «Энергия», а также, в ходе совместных экспериментов с американскими учеными. В 2000 году, Шипов изучал тему инерциоидов в лаборатории, которую специально создали в Таиланде. Наконец, в 2002 году, НИИ Космических систем имени Хруничева начал серьезно заниматься темой инерциальных движителей, о чем говорит факт применения новой системы корректировки орбиты спутника «Юбилейный».
История инерциоидов, судя по старым патентным документам, показывает наличие большого интереса изобретателей к данной теме. Очевидно, что есть спрос на подобную технику. Отчасти, это объясняется тем, что данные устройства довольно примитивны, не требуют электроники, и могли быть успешно реализованы много лет назад. В статье «Свободная энергия», 1996 год, я привел ссылки на десятки патентов по теме «инерциоиды» [15]. В 2003 году, в журнале «Новая энергетика» был дан обзор конструктивных решений инерциоидов, по схемам американских патентов [16]. Более ста схем инерциоидов рассмотрено на популярном интернет сайте www.rexresearch.com/inertial/inertial.htm
Публике мало известно о масштабах работ правительственных лабораторий в данном направлении, полагаю, что их данные засекречены. В открытых средствах массовой информации можно найти публикации о проектах частных исследовательских фирм и изобретателей. Одним из ярких исторических примеров в данной области является «инерциоид Дина».
Страховой агент из Вашингтона, Норман Л. Дин (Norman L. Dean) получил американский патент № 2,886,976 13 июля 1956 года. Устройство называется "System For Converting Rotary Motion Into Unidirectional Motion”, то есть, «система преобразования вращательного движения в однонаправленное». Второй патент взят позже, US Patent № 3,182,517 от 11 мая 1965 года «Variable Oscillator System», название означает «Система с изменяемым осциллятором».
Критики работ Нормана Дина выражают свои сомнения по поводу его результатов, так как собрав аналог его изобретения строго по описанию, взятому из патента, они не получают работоспособного движителя. Предполагается, что автор описал в тексте патента принцип в сокращенном виде, не раскрывая некоторые важные детали конструкции.
На рис. 31 показан автор данного изобретения Норман Дин, и его движитель. Это не один инерциоид, а несколько парных инерциоидов, каждый из них имеет по два встречных вращающихся эксцентрика, что позволяет устройству в целом хорошо компенсировать вибрации.

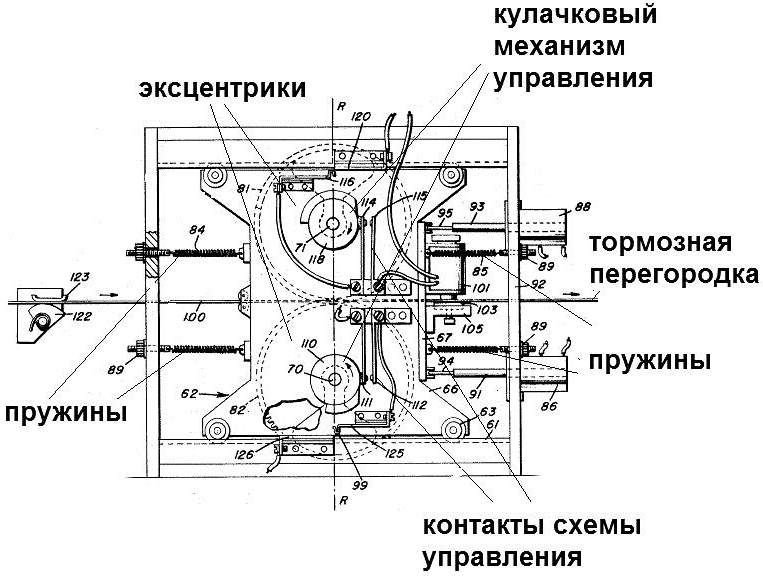

На рис. 34 показан рисунок из патента № 2,886,976, к которому добавлены названия основных деталей конструкции «движителя Дина».
Особенность конструкции «машины Дина» в том, что эксцентрики подвешены в корпусе упруго, на пружинах. Первоначально, Дин просто экспериментировал с парой эксцентриков, закрепленных на перемычке, которая, с помощью пружин, крепится к корпусу аппарата, как показано на рис. 35.

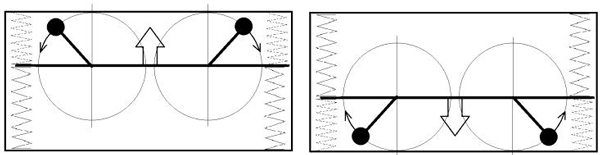

Перемычка и эксцентрики – это пара взаимодействующих тел. Их взаимодействие происходит в соответствии с законом сохранения импульса. Цикл движения эксцентриков делится на два полуцикла, создавая компенсацию силы тяжести на половине цикла. Рассмотрим цикл вращения, рис. 35: движение эксцентриков вниз вызывает реакцию опоры, начинается движение перемычки вверх. Далее, движение эксцентриков вверх вызывает реакцию опоры, которая проявляется как движение перемычки вниз. Поскольку вращение двух эксцентриков (пары) встречное, то Дину удалось компенсировать боковые колебания корпуса, а перемычка с вращающимися эксцентриками колебалась по вертикали.
Как и следовало ожидать, суммарный импульс силы, действующий на корпус данного устройства за длительный интервал времени, был равен нулю.
Далее, Дин создал «асимметрию цикла», которую мы обсуждали в схеме Толчина. В нужный момент, в конструкции включается «тормоз», рис. 36. В момент прохождения перемычки через среднее положение, она упирается в выдвижной поперечный тормоз, управляемый электромагнитом. В результате, получаются разные по величине силы взаимодействия колеблющейся вверх-вниз перемычки с корпусом.
Выбрав правильный момент торможения, можно получить однонаправленную суммарную силу, в нужном направлении. Движитель с одной парой эксцентриков работает рывками, поэтому Дин соединил шесть движителей вместе, но расположение эксцентриситета на каждом из них сдвинул на угол 60 градусов. Таким образом, он получил полный цикл 360 градусов, и более-менее равномерную однонаправленную силу тяги.
Анализируя процесс энергообмена в движителе Дина, необходимо отметить важную роль упругого взаимодействия, хотя этот аспект мало обсуждается в публикациях по данной теме. В устройстве Дина, происходит упругая передача импульса от перемычки корпусу в одну сторону (вверх), и неупругое торможение перемычки о поперечный тормоз, при движении в другую сторону. Теоретически, данная задача хорошо проработана, и относится к физике взаимодействия тел.
Известно, что столкновение тел может приводить к разным результатам: при упругом столкновении тела и корпуса устройства, в основном, корпусу передается импульс, а при неупругом столкновении (ударной деформации) большая часть импульса преобразуется в тепло. Схема эксперимента, который был мной показан аудитории конференции «Новые Идеи в Естествознании», в 1996 году, изображена на рис. 37.
