Дельными вещами называют унифицированные или стандартные изделия, которые являются не составной частью корпуса судна, а частью его оборудования, необходимого для эксплуатации судна и нормальных условий обитаемости. К ним относятся: судовые двери, необходимые для доступа с палуб в закрытые помещения; горловины или крышки люков – для закрытия отверстий в палубах; иллюминаторы, окна и светлые люки – для естественного освещения судовых помещений; судовые трапы – для сообщения между палубами или схода за борт; петли, задрайки, крючки и прочие изделия.
§ 17.
Основной архитектурный тип судна определяется формой основного корпуса и его оконечностей, числом надстроек и рубок и их расположением на судне, размещением машинно-котельных отделений, расположением палуб, рангоута, дымовых труб и т. п. и их общим архитектурно-эстетическим оформлением, в совокупности обусловливающими общий вид судна.
Внешний вид судна не создается искусственно, а зависит от его основного назначения. Формы судна должны быть рациональными, в максимальной степени отвечающими его назначению. Развитие науки судостроения изменило архитектурный облик судна: от пароходов неуклюжих форм с вертикальными форштевнями, развитыми угловыми надстройками и т. п. перешли к современным судам, имеющим легкий и изящный вид.
В основу современной архитектурной композиции судна кладутся линии его корпуса, приспособленного для движения по воде. Главной линией, определяющей внешний облик судна, является бортовая линия, образуемая пересечением поверхностей борта и верхней палубы или верхней кромки фальшборта.
Кроме скорости хода и мореходных качеств, на архитектуру современного транспортного судна оказывают влияние элементы и конструкции, обеспечивающие сокращение времени погрузочно- разгрузочных операций на стоянке судна в порту.
СЛОЖНУЮ задачу представляет согласование надстроек с основным корпусом на пассажирских судах, внешний вид которых должен быть в максимальной степени эстетичен. Сдвиг надстроек надводного судна к носу и вписывание его контура в выпуклую каплевидную огибающую кривую со скругленным переходом от верхней палубы к форштевню (наподобие старой подводной лодки) создает впечатление нединамичности, чрезмерной перегруженности носовой оконечности надстройки, как бы стремление судна к дифференту на нос и зарыванию в волну.
Если же судно имеет подчеркнутую седловатость, согласованную с ней форму штевней и компоновку надстроек, облегчающие оконечности судна, и силуэт всех сооружений, находящихся выше верхней палубы, вписывается в плавную кривую, приближающуюся к трохоиде (форме волны), то внешний вид судна создает впечатление легкости, изящества и хорошей мореходности (рис. 34).
Для создания такой формы судна следует надстройки располагать ступеньками. Такое расположение и технически целесообразно.
В настоящее время появилась возможность помещения, расположенные выше верхней палубы (особенно на пассажирских судах), выполнять со сплошным остеклением, что придает надстройкам легкость и изящество.
Трубы – завершающая архитектурная деталь, они органически связаны с комплексом надстроек и создают эффект устремленности вверх, отчасти возмещая недостаток вертикальной

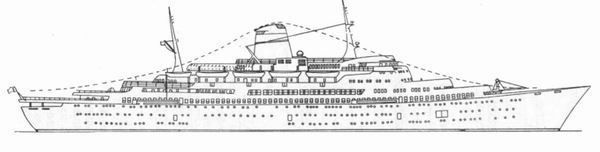

Рис. 34. Судно с волнообразной компоновкой надстроек.
На судне, имеющем красивый вид, должны быть продуманы и остальные детали: размещение и наклон мачт, их гармония с наклоном фронтальных стенок надстроек, наклоном оси дымовых труб, ритмичность вертикальных линий силуэта судна и т. д.
Современные растущие эстетические требования к судам заставляют специалистов-архитекторов заниматься вопросами судовой архитектуры на самых ранних стадиях проектирования судна.
Украшать уже спроектированное судно чисто декоративными средствами, исправлять его внешний вид нерационально, а зачастую невозможно. Чтобы найти более совершенные технические и эстетические решения, необходимо иметь знания технической эстетики, истории развития архитектурных типов судов, путей развития современного судостроения.
Если рассмотреть по всем рассмотренным признакам современные суда, то можно установить основные их архитектурные типы (рис. 35):
1) трехостровное судно, имеющее три надстройки, расположенные по длине судна в виде выступающих «островов»: в носу (бак), в средней части корпуса (средняя надстройка) и в корме (ют). В большинстве случаев сухогрузные суда являются судами такого типа;
2) двухотровное судно – судно с баком и ютом, с силовой установкой, расположенной в корме. Судами такого типа часто бывают танкеры и суда для перевозки сыпучих грузов:
3) судно с удлиненным баком . Удлинение носовой надстройки увеличивает всхожесть судна на волну, повышая этим мореходные качества судов, работающих в тяжелых морских условиях. К судам такого типа относятся боевые корабли, спасательные суда и т.п.;
4) судно с удлиненным ютом. Наиболее распространенный тип промысловых судов, на которых промысловое устройство и вооружение, расположенное в носовой части корпуса, изолировано от общесудовой службы и помещений для переработки продукции промысла;

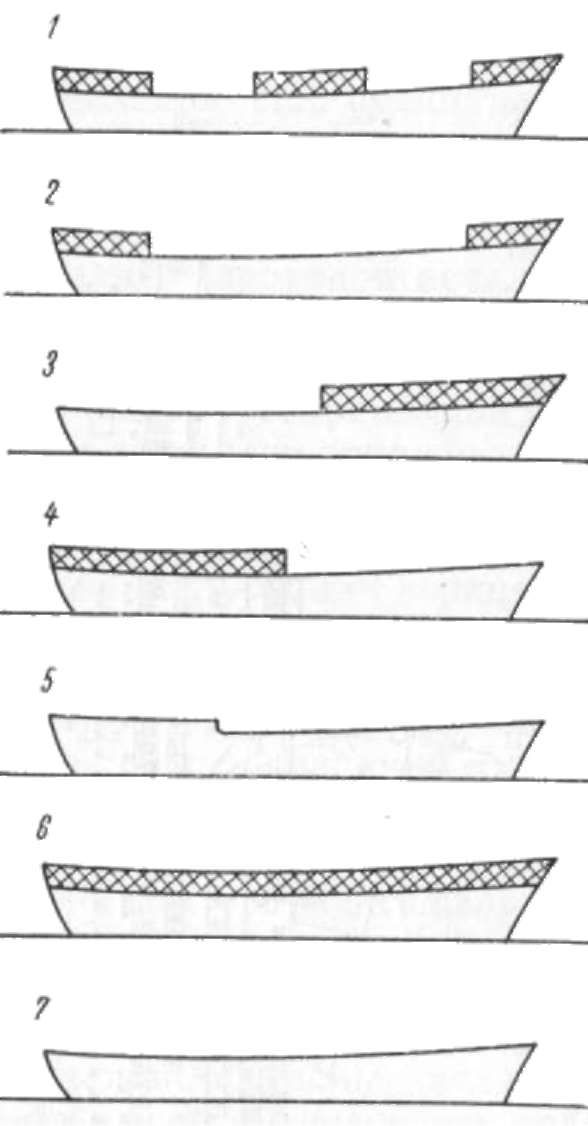

Рис. 35. Архитектурные типы судов. 1 – трехостровное; 2 – двухостровное; 3 – с удлиненным баком; 4 – с удлиненным ютом; 5 – квартердечное судно; 6 – со сплошной надстройкой (шельтердечное судно); 7 – гладкопалубное судно с минимальным надводным бортом.
5) квартердечное судно – с приподнятой на 0,8-1,0 м кормовой частью верхней палубы. Судами такого типа наиболее часто являются промысловые суда, работающие в тяжелых морских условиях. Силовая установка, жилые и служебные помещения на этих промысловых судах расположены в корме;
