Буксировку этих моделей осуществляют с помощью специальных тележек, движущихся по рельсам, уложенным по обеим сторонам бассейна. Модель соединяется с тележкой через динамометр, замеряющий силу сопротивления модели при равномерном движении тележки с определенной скоростью вдоль бассейна. Модели судов делают из деревянного каркаса (скельтон), обтянутого парусиной и покрытого слоем парафина. Парафин хорошо обрабатывается и легко поддается переделкам и восстановлению. Иногда модели делают полностью из дерева.
Полученные при испытании моделей результаты пересчитывают на натурное судно по законам динамического подобия. Воздушное сопротивление RВ3 зависит
Полное сопротивление является основой для определения необходимой мощности главной судовой силовой установки, которая преобразуется движителями в поступательное движение судна с заданной скоростью.
Существуют три вида необходимой мощности
1) буксировочная, или эффективная, мощность (EPS), необходимая для преодоления полного сопротивления движению судна с определенной скоростью, выраженная в лошадиных силах (1 л. с.=75 кГм/сек); она равна
где R – полное сопротивление, кГ
v – скорость судна, м/сек;
2) мощность на валу двигателя (BPS), она больше предыдущей и определяется на основе буксировочной с учетом коэффициентов полезного действия самого движителя, передаточных механизмов (редукторов, муфт и т. п.), валопровода (опорных и подшипников и т. п.), она равна
где n – коэффициент полезного действия: nд – движителя; nв – валопровода; nП – передаточного механизма и прочие;
3) индикаторная мощность (JPS), которая в свою очередь больше мощности на валу и равна необходимой мощности силовой установки, с учетом коэффициента полезного действия самого двигателя, т. е.
где nМ – механический коэффициент полезного действия машины. Произведение всех коэффициентов полезного действия называют общим пропульсивным коэффициентом, который у современных судов находится в пределах т) = 0,2-0,64. Все приведенные расчеты относились к сопротивлениям на тихой воде. Волнение, качка, рыскание судна и другие явления также влияют на скорость движения судна, снижая ее в среднем еще на 7-9%, а при сильном шторме и волнении – до 50-60%. Мощность главной судовой силовой установки преобразуется в поступательное движение судна судовыми движителями.
§ 13. Судовые движители
Движителями называются специальные устройства, преобразующие механическую работу судовой силовой установки в упорное давление, преодолевающее сопротивления и создающее поступательное движение судна.
На судах в качестве движителей применяются: гребные винты, крыльчатые движители и водометные
По принципу действия движители разделяют на активные, к которым относят паруса, непосредственно преобразующие энергию ветра в поступательное движение судна, и реактивные – все остальные, так как создаваемое ими упорное давление получается в результате реакции масс воды, отбрасываемой в сторону, противоположную движению судна.
Наиболее распространенными благодаря простоте устройства и работы, компактности, надежности в эксплуатации и наибольшему коэффициенту полезного действия являются гребные винты. В зависимости от конструкции их подразделяют на два типа: цельные винты (ступица с лопастями изготовляется совместно) и винты со съемными лопастями , применяемые на судах, плавающих во льдах. Такие винты называются винтами фиксированного шага, а винты, имеющие механизмы, поворачивающие лопасти в ступице и изменяющие шаг винта, называются винтами регулируемого шага.
Шагом винта называется путь в направлении оси, который проходит любая точка поверхности винта за один его оборот.
Гребные винты фиксированного шага – ВФШ (рис. 27) изготовляют цельными (одной деталью), литыми, сварными или штампованными, и они состоят из следующих основных элементов: ступицы, представляющей собой втулку, наеаживаемую на конус шейки гребного вала, и лопастей (от 3 до 6), радиально расположенных на ступице. Нижняя часть лопасти, соединяющая ее со ступицей, называется корнем лопасти; верхняя часть – вершиной или концом; поверхность лопасти, обращенная в сторону корпуса судна, носит название засасывающей поверхности, обратная поверхность – нагнетающей, которая в большинстве случаев представляет собой правильную винтовую поверхность. Пересечение этих двух поверхностей образует кромки лопастей.

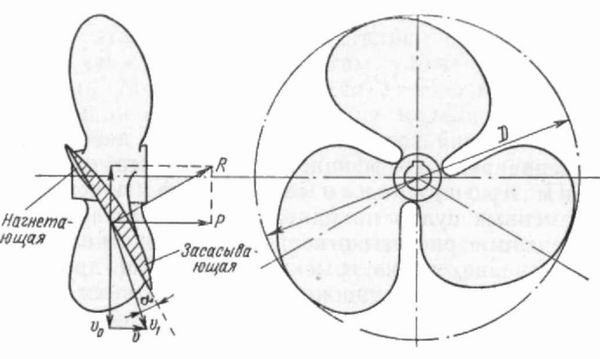

Рис. 27. Гребной винт фиксированного шага (ВФШ) и схема создания упорного давления элементарной площадкой лопасти винта.
Диаметром гребного винта D называется диаметр окружности, описанной вершиной лопасти. Диаметр винта крупных судов доходит до 6,0 м и более.
Применяют гребные винты правого и левого вращения, их различают по общим правилам: если винт завинчивается вращением по часовой стрелке, то он называется винтом правого вращения, а если против часовой стрелки – винтом левого вращения.
При вращении винта его лопасти отбрасывают массы воды в одну из сторон. Реакция этой воды воспринимается нагнетающей поверхностью лопасти, создающей упор винта, который через ступицу и гребной вал передается на упорный подшипник, преобразуясь в силу, движущую судно.
Чтобы понять, как возникает упорное движение при вращении винта (рис. 27), рассмотрим те силы, которые действуют при этом на элементарной площадке его лопасти, двигающейся по окружности со скоростью v0 И одновременно перемещающейся вместе с судном со скоростью v1. Угол а, образовавшийся между результирующей этих сил v и хордой рассматриваемой элементарной площади лопасти, будет углом атаки, создающим на ней подъемную силу R. Если разложить эту силу на составляющие, то одна составляющая – сила Р, действующая по направлению движения судна, и будет силой-упора, а вторая-сила T, действующая по окружности в сторону, обратную вращению винта, создает момент относительно его оси, который преодолевается судовым двигателем.
