Вместо обшивки трюмов изнутри, по бортам трюмов устанавливаются рыбинсы – деревянные брусья – обычно сечением 50 X Х200 мм, расположенные горизонтально на расстоянии 250 мм друг от друга на закладных планках-гнездах, прикрепленных к шпангоутам. Рыбинсы используют также и в качестве закладных досок в продольных разделительных переборках, устанавливаемых в трюмах на время перевозки в них сыпучих грузов для предотвращения перемещения груза при качке судна.

Такие разделительные переборки называются шифтинг-бордсами. Конструкции шифтинг-бордсов состоят из вертикальных стоек, коробчатых профилей, в которые закладываются доски (или используются рыбинсы). При большой длине трюмов дополнительно устанавливаются съемные пиллерсы такого же профиля, как и основные стойки.

На всех судах автономного

плавания должна быть предусмотрена биологическая защита жизненно важных судовых помещений, к которым относятся: служебные и хозяйственные помещения с провизионными кладовыми и цистернами питьевой воды, медикосанитарные помещения и специальные помещения, оборудованные для противохимической обработки людей. Эта защита заключается в создании герметизации помещений с повышенным давлением, для предотвращения попадания наружного зараженного воздуха при прохождении судном зоны радиоактивного заражения. Питание этих помещений воздухом должно осуществляться через специальную вентиляцию, имеющую воздушные фильтры, очищающие зараженный наружный воздух или работающие по замкнутому циклу с регенерацией (восстановлением) надлежащего состава воздуха.

Характерное общее расположение судовых помещений показано на чертеже общего расположения судна (рис. 36).

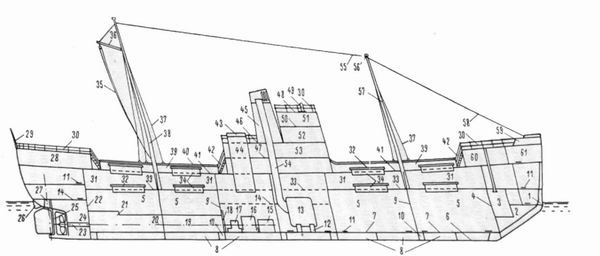

Рис. 36. Схема расположения архитектурных элементов на сухогрузном судде. 1 – форштевень; 2 – форпик; 3 – цепной ящик; 4 – таранная (форпиковая) переборка; 5 – трюмы; 6 – днище; 7 -растил второго дна; 8 – междудонные цистерны; 9 – поперечные переборки; 10 – коффердамы; 11 -горловины лазов; 12 – фундамент под котел- 13 – главный паровой котел; 14 – платформы; 15-главная судовая силовая установка; 16-главныи турбозубчатый агрегат, 17 – упорный подш и пни к; 18 – клинкетная дверь; 19 – туннель гребного вала; 20 – линия гребного вал а; 21 – рецесс; и – ах-терпиковая переборка; 23 – дейдвудная труба; 24 – ахтерпик; 25-ахтерштевень; 26 – ледовый шпор; 27 – гелъмпортовая труба; 28 – ют; 29 – флаг-шток; 30 – леерное ограждение; 31 – твиндеки; 32 – лючины (крышки) грузовых «люков; 33 – нижняя (вторая) палуба; 34 – комингсы грузовых люков; 35 – фалы; 36 – гафель; 37 – ванты; 38 – грот-мачта; 39 – фальшборт; 40 – планширь; 41 – верхняя палуба; 42 – наружные трапы; 43 – светлый люк; 44 – шахта светлого люка; 45 – кожух дымовой трубы; 46 -шлюпочная палуба- 47 – палуба надстройки; 48 – верхний мостик; 49 – нактоуз магнитного компаса; 50 – ходовой мостик; 51 – ходовая рубка; 52 – капитанская рубка; 53 – средняя надстройка; 54 – дымовая труба; 55 – штаг-карнак; 56 – клотик; 57 _ фок-мачта; 58 – фока-штаг; 59 – козырек; 60 – шкиперская кладовая; 61 – бак.

§ 19. Архитектура подводных кораблей и судов

Архитектура подводных кораблей и судов, обычно называемых подводными лодками, во многом отличается от архитектуры кораблей надводного плавания. Подводные суда гражданского назначения полностью повторяют архитектуру боевых подводных лодок. Различие между подводными и надводными кораблями объясняется, главным образом, средою, в которой они плавают. Если надводные суда только частью корпуса погружены в воду и в основном архитектурные элементы судна расположены над водой, то подводные лодки плавают в однородной среде, которой является вода. Средства выполнения их основных задач и основные архитектурные элементы судна скрыты под водой. Отработка эстетического внешнего вида подводных лодок имеет несоизмеримо меньшее значение по сравнению с отработкой формы обводов, обеспечивающих наилучшую обтекаемость полностью погруженного в воду тела. По этим соображениям форма корпуса в основном и определяет внешний вид и архитектурный тип подводных лодок.

Подводные лодки, в зависимости от типа энергетической установки, подразделяют на атомные, дизель-электрические, парогазо- турбинные, с двигателями, работающими по замкнутому циклу, и т. п.

Оптимальной

формой подводной лодки является форма тела вращения малого удлинения, наиболее полно отвечающая требованиям к ее гидродинамическим качествам и обеспечивающая наибольшую прочность корпуса. Но эта форма не оправдывает себя при плавании лодки на поверхности воды.

В капиталистических странах в основном строят подводные лодки двух конструктивных типов: однокорпусные и двухкорпусные, только в отдельных случаях встречаются полуторакорпусные лодки (рис. 37).

Однокорпусные лодки имеют один прочный корпус, заканчивающийся в оконечностях конструкциями легкого корпуса, придающего лодке обтекаемость. Двухкорпусные лодки имеют по всей длине два корпуса – прочный и легкий, полностью облегающий первый и создающий обтекаемость всей лодки.

Архитектурные элементы зарубежных атомных подводных лодок значительно отличаются от архитектурных элементов дизель-электрических лодок (рис. 38).

Как правило, все атомные лодки имеют смешанную конструкцию: в средней части однокорпусные, а в носовой и кормовой оконечностях – двухкорпусные (с прочным и легким корпусами, имеющими форму концентрических окружностей). Дизель-электрические лодки строят одно, полутора- и двухкорпусными, с относительно развитыми надстройками и удлиненным легким корпусом, увеличивающим их устойчивость на курсе при плавании в надводном положении для зарядки аккумуляторов.

В оконечностях прочный корпус лодок ограничивается прочными плоскими или сферическими переборками с выпуклостью наружу.

По длине прочный корпус подразделяется несколькими плоскими прочными водонепроницаемыми поперечными переборками на ряд отсеков, в которых размещаются корабельные помещения.

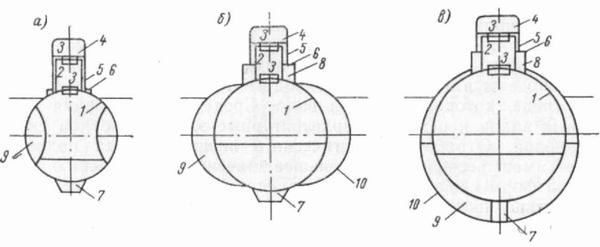

Рис. 37. Схемы поперечного сечения подводных лодок: а – однокорпусная; б – полуторакорпусная; в – двухкорпусная. 1 – прочный корпус; 2- прочная рубка; 3- сходные люки; 4 – ходовой мостик; 5 – ограждения; 6 – верхняя палуба; 7 – доковый киль; 8 – надстройка; 9 – главные балластные цистерны; 10 – легкий корпус.

Эти переборки ограничивают распространение воды при затоплении отсеков лодки.

На дизель-электрических подводных лодках поперечные переборки обычно располагаются исходя из условий обеспечения надводной непотопляемости при затоплении одного отсека и прилегающих цистерн главного балласта с одного борта. Современные американские атомные подводные лодки, предназначенные для плавания преимущественно в подводном положении, при затоплении одного любого отсека как в подводном, так и в надводном положении непотопляемостью не обеспечены.

По высоте отсеки прочного корпуса разделяются платформами на несколько ярусов, число которых на атомных лодках доходит до четырех. Такое расположение помещений увеличивает полезную площадь платформ, приходящуюся на единицу объема лодки.

В средней части прочного корпуса дизель-электрических лодок установлены прочные рубки, сверху закрытые легкими водонепроницаемыми рубками, являющимися ограждением, и обтекателями выдвижных устройств. В верхней части легкой рубки оборудуется крытый ходовой мостик для 3-5 наблюдателей. Атомные лодки имеют лишь легкие рубки, для уменьшения веса изготовляемые из алюминиевых сплавов или из пластиков, армированных сталью.

Рис 38 Схема архитектурных элементов и общего расположения двух подводных лодок США: а – атомной типа «Итэн Аллен»; б – дизель-электрический типа «Балао». 1 – торпедные аппараты 2 -носовой торпедный отсек; 3 – жилые помещения; 4 – аккумуляторные батареи; 5 – центральныйпост(поступравления)6-поступравления ракетной стрельбой; 7-ракетный отсек; 8-помещение успокоителя качки 9-реакторный отсек 10 -отсек вспомогательных механизмов; 11 – отсек главных двигате – лей; 12 – кормовой торпедный отсек.
