д) быстроходные суда внутреннего плавания -с плоскодонным днищем, с циркульной скулой, переходящей в борта с развалом. Такие образования увеличивают площадь палубы и помещения в надводной части корпуса;

е) речные плоскодонные суда -с горизонтальным днищем, с вертикальными бортами и с малым радиусом закругления скулы. Такой профиль поперечного сечения обеспечивает максимальный объем корпуса и предусматривается на тихоходных судах с минимальной осадкой.

§ 5. Главные размерения судна

Главными

размерениями судна называют его линейные размеры: длину, ширину, высоту борта и осадку, которые необходимо знать при постройке, эксплуатации и ремонте судна. Главные размерения принято подразделять на конструктивные- расчетные, наибольшие и габаритные в зависимости от цели, с какой они определяются. Рассмотрим эти размерения более подробно (рис. 7).

L_KBЛ – длина по конструктивной ватерлинии – расстояние, измеренное в плоскости конструктивной ватерлинии между точками пересечения ее носовой и кормовой частей с диаметральной плоскостью;

L_ПП – длина между перпендикулярами – расстояние, измеренное в плоскости КВЛ между носовым и кормовым перпендикулярами.

Носовой перпендикуляр (НП)-лини я пересечения ДП с вертикальной поперечной плоскостью, проходящей через крайнюю носовую точку конструктивной ватерлинии.

Кормовой перпендикуляр (КП)-лини я пересечения ДП с вертикальной поперечной плоскостью, проходящей через точку пересечения оси поворота руля с плоскостью КВЛ. В случае отсутствия руля кормовой перпендикуляр определяется как линия пересечения ДП с вертикальной поперечной плоскостью, проходящей на расстоянии 97% длины по КВЛ от носового перпендикуляра.

В качестве кормового перпендикуляра для судов, имеющих погруженную транцевую корму, допускается принимать вертикаль, проходящую через нижнюю точку боковой проекции среза транца (рис. 7, б).

L_НБ – длина наибольшая – расстояние, измеренное в горизонтальной плоскости между крайними точками носовой и кормовой оконечности корпуса (включая концевые надстройки) без выступающих частей;

L_ГБ – длина габаритная – расстояние, измеренное в горизонтальной плоскости между крайними точками носовой и кормовой оконечности корпуса с учетом постоянно выступающих частей (рис. 7, в);

В – ширина – расстояние, измеренное на мидель-шпангоуте между теоретическими поверхностями бортов перпендикулярно ДП, на уровне конструктивной ватерлинии;

В_НБ – ширина наибольшая – расстояние, измеренное перпендикулярно ДП между крайними точками корпуса без учета выступающих частей (привальных брусьев, обносов и т. п.):

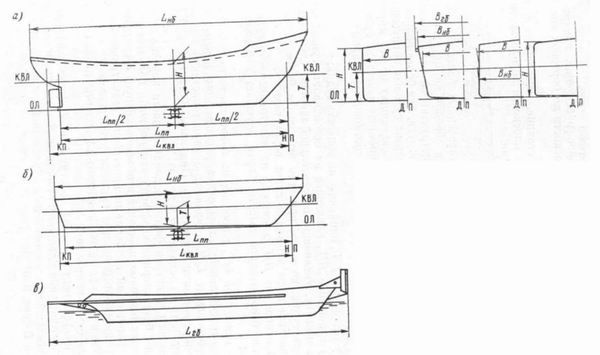

Рис 7. Главные размерения судов: а – без выступающих частей; б – транцевой кормой; в – с постоянно выступающими частями.

В_ГБ – ширина габаритная – расстояние, измеренное перпендикулярно ДП между крайними точками корпуса с учетом выступающих частей;

Н – высота борта – вертикальное

расстояние, измеренное на мидель-шпангоуте от основной плоскости до бортовой линии верхней палубы;

Т – осадка – вертикальное расстояние, измеренное в плоскости мидель-шпангоута от основной плоскости до плоскости конструктивной или расчетной ватерлинии.

§ 6. Соотношения главных размерений и коэффициенты, характеризующие форму судового корпуса

Кроме приведенных ранее общих сведений о форме обводов диаметральной плоскости, конструктивной ватерлинии и мидель-шпангоута, для более полной характеристики формы судовых корпусов и представления о зависящих от нее мореходных и эксплуатационных качествах судов необходимо знать следующие числовые соотношения главных размерений судна:

1) отношение L/B, влияющее на ходкость судна;

2) отношение В/Г, влияющее на остойчивость судна, его ходкость и качку. Увеличение относительной ширины улучшает остойчивость судна, но качка при этом становится более резкой и сопротивление воды движению судна возрастает;

3) отношение Н/Т, влияющее на непотопляемость судна. Увеличение относительной высоты борта улучшает непотопляемость судна;

4) отношение L/Т, влияющее на поворотливость судна. Увеличение относительной длины судна ухудшает его поворотливость;

5) отношение L/Н, связанное с характеристикой общей продольной прочности судна (по Правилам Регистра СССР L/H должно быть в пределах от 9 до 14).

Наконец, судить о форме подводной части корпуса судна позволяют безразмерные коэффициенты полноты, полученные путем сравнения основных площадей и объемов корпуса с соответствующими площадями и объемами простейших геометрических фигур и тел, построенных на его главных размерениях.

Такими основными коэффициентами полноты подводной части корпуса судна являются:

а) коэффициент полноты конструктивной (грузовой) ватерлинии а – отношение площади ватерлинии 5 к площади описанного прямоугольника, построенного по расчетной длине L и ширине корпуса В (рис. 8, а)

б) коэффициент полноты мидель-шпангоута в -отношение площади погруженной части мидель-шпангоута w к площади описанного прямоугольника, построенного по расчетной ширине В и осадке корпуса Т (рис. 8, б)

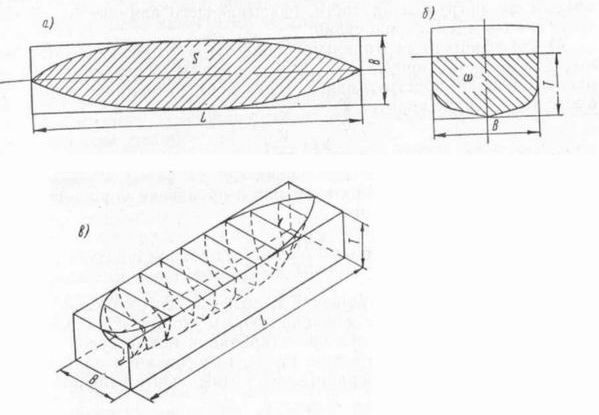

Рис. 8. Коэффициенты полноты подводной части корпуса судна: а – ватерлинии; б – мидель-шпангоута; в – водоизмещения.

в) коэффициент полноты водоизмещения В – отношение объема подводной части корпуса V к объему описанного параллелепипеда, построенного на расчетной длине L, ширине В и осадке корпуса Т (рис. 8, в)
