Расстояние между шпангоутами называется шпацией. Совокупность проекций сечения корпуса, имеющих вид прямых линий, образует так называемую сетку теоретического чертежа. При построении этой сетки конструктивная ватерлиния делится на двадцать равных частей – теоретических шпаций и через деления проводятся теоретические шпангоуты. Нумерация шпангоутов производится с носа в корму.
За нулевой шпангоут принимается носовой перпендикуляр, а кормовой перпендикуляр обозначается 20-м шпангоутом. Число равноотстоящих ватерлиний до КВЛ составляет 7-9 (включая ОП и КВЛ). Для построения борта выше
Все линии изображения сечений корпуса на теоретическом чертеже должны быть очень строго согласованы между собой на всех трех проекциях.

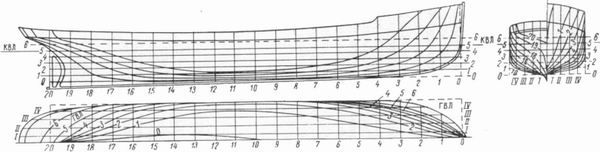

Рис. 9. Теоретический чертеж корпуса судна.
Поскольку форма бортов корпуса судна всегда симметрична относительно ДП, то ограничиваются построением ватерлиний и шпангоутов только для одной половины корпуса судна (по одному борту). В этом случае проекция ватерлиний называется полуширотой, а на проекции корпуса только обвод мидель-шпангоута изображается полностью, на оба борта, а остальные шпангоуты половинками: справа от ДП шпангоуты, идущие в нос от миделя, а слева – в корму.
При вычерчивании корпуса судна, имеющего цилиндрическую вставку, на протяжении которой обводы шпангоутов одинаковы (и равны мидель-шпангоуту), на проекции бок теоретического чертежа в районе этой цилиндрической вставки делается разрыв и, с целью сокращения площади всего чертежа, в этом разрыве изображается проекция корпуса, перенесенная с правой части чертежа.
Для наглядной демонстрации формы наружной поверхности корпуса судна по теоретическому чертежу изготовляют в масштабе модель, которая называется блок-моделью.
Теоретический чертеж вычерчивается в масштабах 1 :25, 1 : 50 или 1 : 100 и, в исключительных случаях, 1:200 натуральной величины.
Теоретический чертеж корпуса является одним из основных технических документов, служащих для разработки проекта постройки, эксплуатации и ремонта судна.
С подлинника теоретического чертежа снимают координаты точек пересечения кривых с сеткой, которые затем переводят с масштаба чертежа в натуральное значение и записывают в специальный журнал, носящий название таблицы плазовых ординат. В дальнейшем по этим таблицам на судостроительном заводе, в специальном цехе, имеющем пол в виде чертежной доски и называемом плазом , вновь, но уже в натуральную величину, разбивают (вычерчивают) теоретический чертеж, с которого снимают шаблоны для изготовления деталей корпуса судна сложной конфигурации.
Прогрессивным способом разбивки является масштабно-плазовая разбивка судового корпуса, выполняемая на специальных плаз-щитах в масштабе 1:10 или 1:5 и масштабные чертежи раскроя листов для фотопроекционной разметки и газовой вырезки корпусных деталей. С масштабных чертежей снимают фотокопию, с которой (при помощи проекционной аппаратуры, установленной на участке цеховой разметки) изображение деталей воспроизводится в натуральную
При масштабной разбивке трудоемкие и сложные работы, связанные с определением, построением и согласованием форм корпусных деталей и раскроем материала, выполняют не на плазе, а в разметочном бюро. При этом применяют счетно-решающие машины и оборудование с программным- управлением и вместо графических построений выполняют в возможно большем объеме аналитические расчеты.
Применение этого метода снижает общую трудоемкость плазовых и разметочных работ более чем в два раза.
Глава III. Основные качества судов
Для того, чтобы суда могли плавать при любой погоде и состоянии моря и соответствовать своему назначению, они должны обладать необходимыми эксплуатационными, тактико-техническими, экономическими и мореходными качествами, которые связаны между собой и выражают определенные возможности судна.
§ 9. Эксплуатационные качества судов
Эксплуатационные качества служат наиболее важными показателями гражданских судов, определяя их назначение.
Грузоподъемность судна, измеряемая весом перевозимых грузов в тоннах, определяет транспортные возможности судна. Принято различать полную (валовую) грузоподъемность (называемую дедвейтом), в которую входят вес перевозимого груза, пассажиров с багажом, воды, провизии, топлива, воды для котлов, смазочных материалов, экипажа судна с багажом и расходных материалов, и чистую грузоподъемность, включающую только вес перевозимого груза и пассажиров с багажом, водой и провизией.
Грузовместимость судна (регистровая вместимость) измеряется объемом или кубатурой судовых помещений, предназначенных для размещения в них перевозимых грузов.
Единицей измерения грузовместимости судна служит регистровая тонна, являющаяся в данном случае единицей объема, а не веса, и равная 2,83 м3.
Различают полную (валовую) вместимость (брутто-регистровую вместимость), включающую объем всех судовых помещений под палубой и в надстройках, и чистую вместимость (нетто- регистровую вместимость), получающуюся путем вычета из валовой вместимости объема помещений, не предназначенных для размещения в них грузов и пассажиров (помещение команды, служебных и бытовых помещений, машинно-котельных отделений и т. п.).
Скорость хода судна измеряется в морских единицах – узлах. Один узел равен одной морской миле (1852 м) в час, или 1852: (60X60) =0,514 м/сек (например, говорят: судно идет со скоростью 15 узл, значит, оно проходит 1852x 15 = 27,78 км/час и т. д.). Скорость хода речных судов измеряется в километрах в час.
Дальность плавания судна измеряется расстоянием, которое судно может пройти с заданной скоростью хода без пополнения запасов топлива. Современные суда, работающие на энергии расщепления атомного ядра, имеют неограниченную дальность плавания.
