Большое влияние на остойчивость оказывают подвижные, т. е. незакрепленные, а также жидкие и сыпучие грузы, имеющие свободную (открытую) поверхность. При наклонении судна эти грузы начинают перемещаться в сторону крена и, как следствие, центр тяжести всего судна уже не будет находиться в неподвижной точке G, а начнет тоже перемещаться в ту же сторону, вызывая уменьшение плеча поперечной остойчивости, что равносильно уменьшению метацентрической высоты со всеми вытекающими из этого последствиями. Для предотвращения таких случаев все грузы на судах должны быть закреплены, а жидкие или сыпучие должны быть погружены в емкости, исключающие всякое переливание или пересыпание
При медленном действии сил, создающих кренящий момент, судно, наклоняясь, остановится тогда, когда кренящий и восстанавливающий моменты сравняются. При внезапном действии внешних сил, таких, как порыв ветра, натяжение буксира на борт, качка, бортовой залп из орудий и т. п., судно, наклоняясь, приобретает угловую скорость и даже с прекращением действия этих сил будет продолжать крениться по инерции на дополнительный угол до тех пор, пока не израсходуется вся его кинетическая энергия (живая сила) вращательного движения судна и его угловая скорость не превратится в нуль. Такое наклонение судна под действием внезапно приложенных сил называется динамическим наклонением . Если при статическом кренящем моменте судно плавает, имея лишь некоторый крен 0СТ, то в случае динамического действия того же кренящего момента оно может опрокинуться.

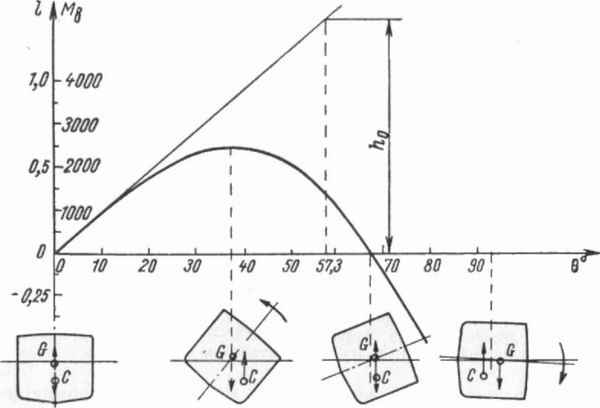

При анализе динамической остойчивости для каждого водоизмещения судна строят диаграммы динамической остойчивости, ординаты которых представляют в определенном масштабе площади, образованные кривой моментов статической остойчивости для соответствующих углов крена, т. е. выражают работу восстанавливающей пары при наклонении судна на угол 0, выраженный в радианах. При вращательном движении, как известно, работа равна произведению момента на угол поворота, выраженный в радианах,
Т1 = Мkp0.
По этой диаграмме все вопросы, связанные с определением динамической остойчивости, можно решить следующим образом (рис. 17).
Угол крена при динамически приложенном кренящем моменте можно найти, нанеся на диаграмму в том же масштабе график работы кренящей пары; абсцисса точки пересечения этих двух графиков дает искомый угол 0ДИН.
Если в частном случае крепящий момент имеет постоянное значение, т. е. Мкр = const, то работа будет выражаться
Т2 = Мkp0.
а график будет иметь вид прямой, проходящей через начало координат.
Для того, чтобы построить эту прямую на диаграмме динамической остойчивости, необходимо отложить по оси абсцисс угол, равный радиану, и провести из полученной точки ординату. Отложив на ней в масштабе ординат величину Мкр в виде отрезка Nn (рис. 17), надо провести прямую ON, которая является искомым графиком работы кренящей пары.

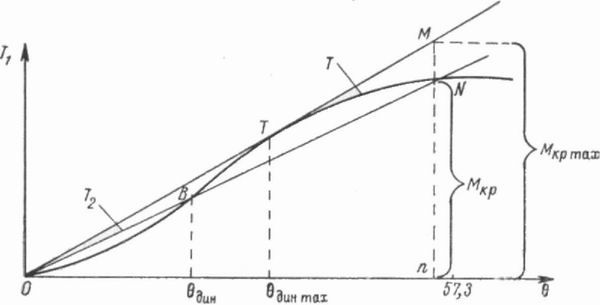

Рис. 17. Определение угла крена и предельного динамического наклонения по диаграмме динамической остойчивости.
На этой же диаграмме показан угол динамического наклонения 0ДИН, определяемый как абсцисса точки пересечения обоих графиков.
С увеличением момента Мкр секущая ON может занять предельное положение, обратившись
При плавании судно часто подвергается динамическому воздействию внешних сил. Поэтому умение определить динамический кренящий момент при решении вопроса об остойчивости судна имеет большое практическое значение.
Изучение причин гибели судов приводит к выводу, что в основном суда гибнут из-за потери остойчивости. Для ограничения потери остойчивости в соответствии с различными условиями плавания, Регистром Союза ССР разработаны Нормы остойчивости судов транспортного и промыслового флота. В этих нормах основным показателем является способность судна сохранять положительную остойчивость при совместном действии на него бортовой качки и ветра. Судно отвечает основному требованию Норм остойчивости, если при наихудшем варианте загрузки его МКР остается меньше MОПР.
При этом минимальный опрокидывающий момент судна определяется по диаграммам статической или динамической остойчивости с учетом влияния свободной поверхности жидких грузов, бортовой качки и элементов расчета парусности судна для различных случаев нагрузки судна.
Нормами предусматривается целый ряд требований к остойчивости, например: MКР ‹ MОПР, коэффициент запаса остойчивости
метацентрическая высота должна иметь положительное значение, угол заката диаграммы статической остойчивости должен быть не менее 60°, а с учетом обледенения – не менее 55° и т. п. Обязательное соблюдение этих требований при всех случаях нагрузки дает право считать судно остойчивым.
Непотопляемостью судна называется его способность сохранять плавучесть и остойчивость после затопления части внутренних помещений водой, поступившей из-за борта.
Непотопляемость судна обеспечивается запасом плавучести и сохранением положительной остойчивости при частично затопленных помещениях.
Если судно получило пробоину в наружном корпусе, то количество воды Q, вливающееся через нее, характеризуется выражением
где S – площадь пробоины, м²;
g – 9,81 м/сек²
Н – отстояние центра пробоины от ватерлинии, м.
Даже при незначительной пробоине количество воды, поступающее внутрь корпуса, будет так велико, что справиться с нею отливные насосы не в состоянии. Поэтому водоотливные средства ставят на судне исходя из расчета только удаления воды, поступающей уже после заделки пробоины или через неплотности в соединениях.
Чтобы предотвратить распространение по судну воды, вливающейся в пробоину, предусматривают конструктивные мероприятия: корпус делят на отдельные отсеки водонепроницаемыми переборками и палубами . При таком делении в случае получения пробоины затопится один или несколько ограниченных отсеков, отчего увеличится осадка судна и соответственно уменьшится высота надводного борта и запас плавучести судна.
