Огнеметные танки Второй мировой войны
Шрифт:

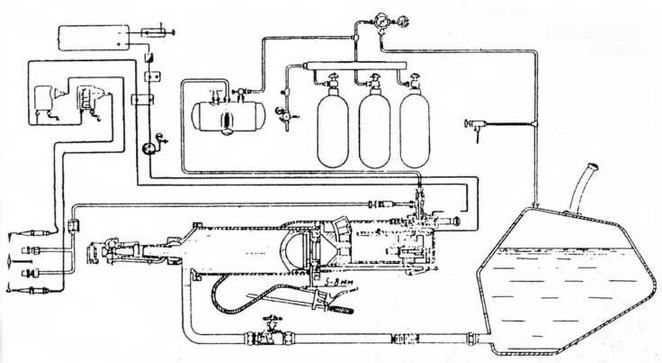

Схема огнеметной аппаратуры АТО-42
Средние огнеметные танки
При создании новых средних и тяжелых танков велись разработки их огнеметных модификаций, однако к началу войны завершить эту работу не успели. Уже в октябре 1939 г. установка огнеметно-дымового прибора отрабатывалась для среднего танка А-32 — прототипа Т-34. Прибор, предназначавшийся для поражения живой силы противника и подавления его огневых точек, а также для постановки маскировочных дымовых завес с места и с ходу, устанавливался вместо лобового пулемета и имел наружную бронировку, равноценную броневой защите корпуса танка. Основное вооружение А-32 оставалось неизменным. По проекту два резервуара для огнесмеси емкостью не менее 150 л размещались в корпусе машины и один резервуар для дымовой смеси емкостью 85 л — снаружи машины. При отсутствии огнесмеси резервуары могли использоваться в качестве дополнительных топливных баков (далее будут приведены примеры, как часть этих наработок использовалась в годы войны). Дальность огнеметания составляла 60
В декабре 1940 г. (еще до принятия на вооружение танкового огнемета АТО-41) на заводе № 183 им.Коминтерна в Харькове выполнили опытную установку автоматического порохового огнемета завода № 174 на танк Т-34. Этот опытный экземпляр танка получил обозначение Т-034. Кроме того, в начале 1941 г. на заводе № 183 на танк Т-34 установили собственный опытный образец огнеметной аппаратуры ОП-34, но работы эти вскоре прекратили в связи с началом серийного производства огнеметных танков Т-034 с огнеметом АТО-41.
17 сентября 1941 г. началась эвакуация завода № 183 на Урал — в г.Нижний Тагил. Здесь на базе Уралвагонзавода был организован Уральский танковый завод № 183, который стал головным по производству танков Т-34. В связи с неуверенностью в стабильных поставках вооружения, конструкторы КБ под руководством А.А.Морозова подготовили чертежи башни к Т-34 с огнеметом в качестве основного вооружения. Была изготовлена небольшая партия таких танков.
Этот танк разработали в 1941 г. в КБ завода № 183 на базе среднего танка Т-34, серийный выпуск начался в 1942 г., упоминается также под обозначением ТО-34. На месте лобового пулемета установили пороховой поршневой автоматический огнемет АТО-41 производства завода № 222, насадок огнемета полностью укрывался подвижной бронемаской. Стрельба велась одиночными выстрелами или очередью по 3 — 4 выстрела с темпом 3 выстрела в 10 с. Дальность огнеметания смесью мазута и керосина — 60 — 65 м, вязкой спецсмесью — 90 — 100 м. 100 л огнесмеси хватало на 10 выстрелов. Емкость бензобачка для зажигателя — 2 л. Установка огнемета допускала углы наведения в горизонтальной плоскости ±12,5°, в вертикальной — от -2 до +10°. Огонь из огнемета вел механик-водитель, поэтому горизонтальное наведение осуществлялось, как правило, разворотом танка. Основное вооружение танка сохранялось, боекомплект пушки оставался тем же, что и у линейных танков, сокращался только боекомплект пулеметов. Установка огнемета в передней части корпуса Т-34 потребовала перемещения радиостанции из корпуса в башню на место коробок для боекомплекта к пулемету.
С началом производства Т-34 модификации 1942 г. огнеметный танк ОТ-34 стал выполняться на его базе. В 1943 г. танк изготавливался с новым огнеметом АТО-42. В 1942 г. выпустили 309 огнеметных танков ОТ-34, в 1943 г. — 478, в 1944 г. — 383, всего же их было построено 1170 штук, т.е. около 3,3% от количества выпущенных танков Т-34 за 1939 — 1944 гг. ОТ-34 стал наиболее массовым советским огнеметным танком периода Великой Отечественной войны. Однако, пожалуй, единственный сохранившийся в России танк ОТ-34 был в 1999 г. поднят из Черного озера (у поселка Косино в Подмосковье) — куда он провалился зимой 1943 года, проходя через ледовую переправу. После ряда мытарств передан музею Уралвагонзавода в Нижнем Тагиле.
Бронемаска пулемета ДТ

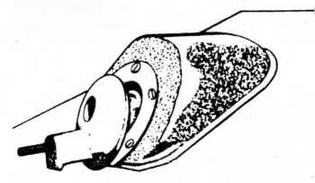

Бронемаска огнемета АТО-41

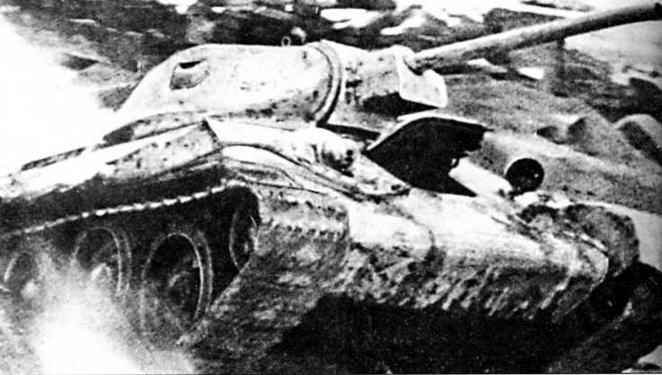

Огнеметный танк ОТ-34
| Модель танка | ОТ-34 | ОТ-34 | ОТ-34- |
| обр. 1942 г. | обр 1943 г. | 85 | |
| Экипаж, чел. | 4 | 4 | 4 |
| Боевая масса, т | 26,6 | 30,9 | 32,0 |
| Длина танка, м: | |||
| с пушкой | 6,1 | 6,6 | 8,1 |
| по корпусу | 5,92 | 5,92 | 6,07 |
| Ширина, м | 3,0 | 3,0 | 3,0 |
| Высота, м | 2,4 | 2,4 | 2,72 |
| Клиренс, м | 0,4 | 0,4 | 0,4 |
| Толщина брони, мм: | |||
| корпус-лоб | 45 | 48 | 45 |
| борт | 45 | 45 | 45 |
| крыша | 15 | 15 | 18 |
| Толщина брони, мм: | |||
| башня-лоб | 52 | 52 | 90 |
| борт | 45 | 48 | 75 |
| крыша | 16 | 18 | 20 |
| Двигатель | дизель | дизель | дизель |
| В-2 | В-2 | В-2 | |
| Мощность
| 500 | 500 | 500 |
| Максимальная скорость, км/ч | 54 | 55 | 55 |
| Запас хода, км | 250 (с дополнительными баками — 400) | ||
| Среднее удельное давление на грунт, кг/см2 | 0,62 | 0,79 | 0,83 |
| Преодолеваемые препятствия: | |||
| угол подъема, град. | 30 | 30 | 30 |
| ширина рва | 2,5 м | 2,5 м | 2,5 м |
| высота стенки | 0,73 м | 0,73 м | 0,73 м |
| глубина брода | 1,3 м | 1,3 м | 1,3 м |
| Вооружение | |||
| Пушка | 76,2-мм | 76,2-мм | 85-мм |
| Ф-32 (Ф-34) | Ф-34 | ЗИС-С53 | |
| Пулемет | 1x7,62- мм ДТ | 1x7,62- мм ДТ | 1x7,62- мм ДТ |
| Огнемет | АТО-41 | АТО-41 (АТСМ2) | АТО-42 |
| запас огнесмеси, л | 100 | ИХ) | 200 |
| количество огнеметных выстрелов | 10 | 10 | 20 |
В мае 1944 г. на вооружение отдельных огнеметно-танковых батальонов поступил танк ОТ-34-85, выполненный на базе среднего танка Т-34-85 с 85-мм пушкой.
Так же, как и на ОТ-34, огнемет АТО-42 завода № 222 устанавливался в корпусе на месте лобового пулемета. Часть огне- смеси разместили в наружных топливных баках, и ее запас увеличился до 200 литров (т.е. вдвое), что позволяло производить уже 20 выстрелов с расходом 10 л за выстрел. Емкость бензобачка зажигателя — 2 л. Углы наведения огнемета в вертикальной плоскости — от -2 до +10°, в горизонтальной — ±15°. За 1944 г. было построено 30 танков ОТ-34-85, за 1945 г. — 301, т.е. число огнеметных танков составило около 1,4% от общего выпуска Т-34-85 за время войны.
Важнейшая черта ОТ-34 и ОТ-34-85 — почти полное внешнее сходство с линейными боевыми танками и практически полное сохранение обычных боевых возможностей, а также наличие штатных средств связи. Как и линейные танки, огнеметные для постановки завес снабжались дымовыми шашками. К недостаткам относились отсутствие кругового огнеметания, малый сектор обстрела по вертикали и ограниченная возможность ведения прицельного огня из огнемета. По сути, это были линейные танки с дополнительным огнеметным вооружением. ОТ-34-85 состояли на вооружении Советской Армии до конца 1950-х гг., когда их заменили ОТ-54 и ОТ-55 с установкой огнеметов в башне вместе с пушкой.

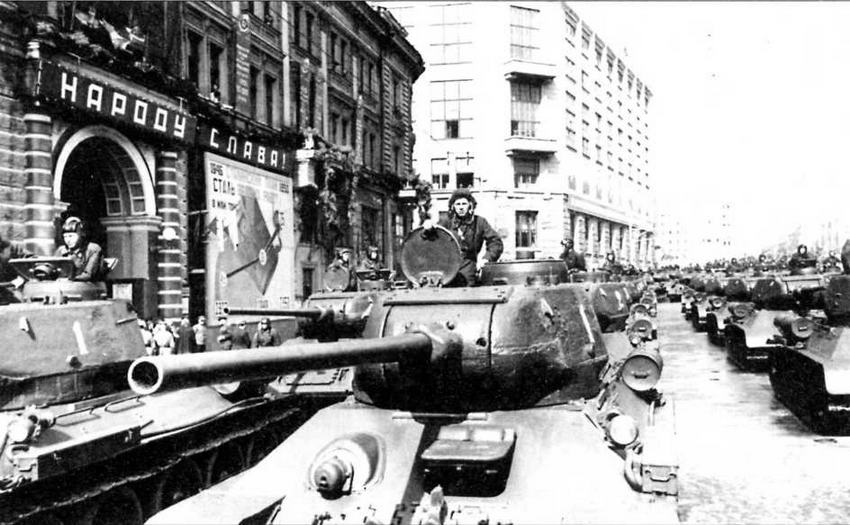

Огнеметные танки ОТ-34-85 на ул. Горького в Москве перед первомайским парадом 1946 года

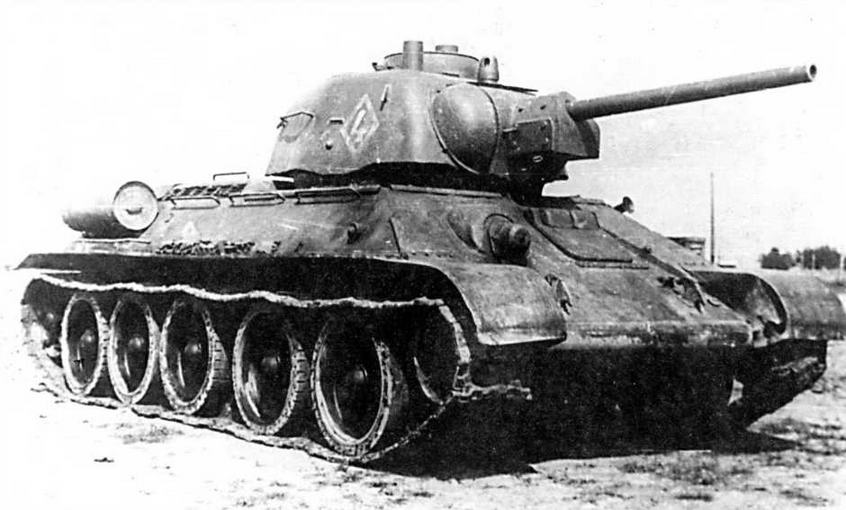

Огнеметный танк ОТ-34 выпуска 1943 года
Тяжелые огнеметные танки
Задание на проект сверхтяжелого танка КВ-4 («объект 224»), выданное в апреле 1941 г. Ленинградскому Кировскому заводу, предполагало вооружение его 107-мм и 45-мм пушками, броню толщиной 125 — 130 мм. В СКБ-2 Кировского завода под руководством Ж.Я.Котина был объявлен конкурс на эскизный проект, и несколько проектантов — П.Михайлов, М.Цейц, Г.Крученых, Л.Переверзев, Н.Шашмурин — сверх задания включили в проект и огнемет — явное влияние опыта боев советско-финляндской войны.

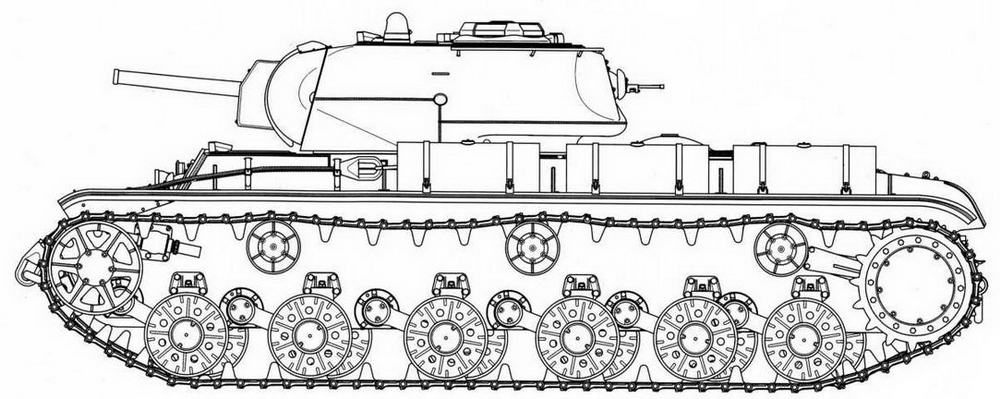

КВ-8

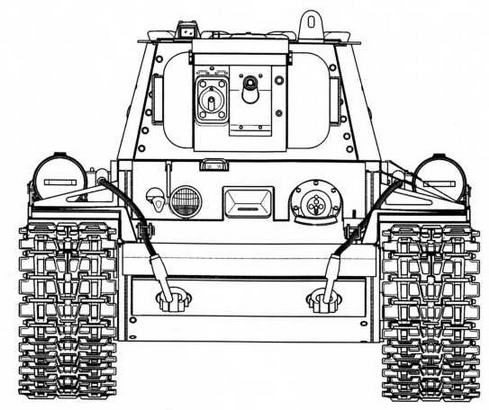

Вид спереди

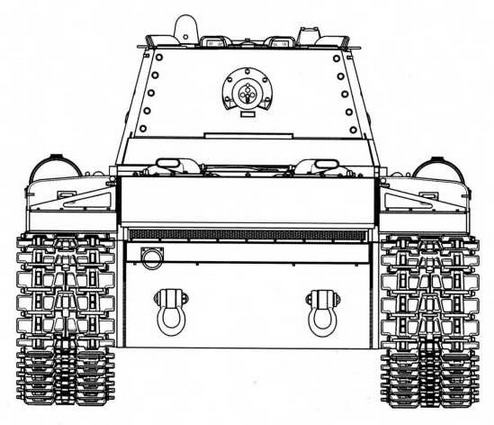

Вид сзади
КВ-8С
Тяжело бронированный танк прорыва с пушечным и огнеметным вооружением лучше отвечал условиям и задачам поля боя, насыщенного противотанковыми средствами. Хотя следующий сверхтяжелый КВ-5 разрабатывался уже без огнемета. В том же году был закончен проект тяжелого огнеметного танка КВ-6, вооруженного 76-мм пушкой Ф-32, тремя пулеметами ДТ и огнеметом с запасом огнесмеси на 15 выстрелов.
