Дескрипторы сегментов расположены в двух системных таблицах — локальной таблице дескрипторов (Local Descriptor Table — LDT) и глобальной таблице дескрипторов (Global Descriptor Table — GDT). Как следует из названия, LDT обеспечивает трансляцию виртуальных адресов сегментов процесса, в то время как GDT обслуживает адресное пространство ядра (например, при обработке системного вызова или прерывания). Для каждого процесса создается собственная LDT, в то время как GDT разделяется всеми процессами. Информация о таблице, на которую указывает селектор, находится в самом селекторе, вид которого представлен на рис. 3.5.

Рис. 3.5. Селектор сегмента

Если бит

TI

равен 0, то селектор указывает на GDT, в противном случае используется LDT. Поле

RPL

задает уровень привилегий сегмента

и является одним из механизмов обеспечения защиты сегментов. Например, если процесс, находясь в режиме задачи, попытается обратиться к сегменту, принадлежащему ядру, процессор сгенерирует особую ситуацию, в ответ на это ядро отправит процессу сигнал

SIGSEGV

.

Каждая запись LDT или GDT является дескриптором сегмента. Определено несколько типов дескрипторов, используемых для сегментов кода, данных и стека, а также ряд дескрипторов, с помощью которых обеспечивается многозадачность и передача управления от непривилегированной задачи, например, процесса в режиме задачи, к привилегированной задаче, например, ядру. Дескрипторы, используемые в последнем случае, называются шлюзами.

Дескрипторы сегментов (кода, данных, стека) имеют несколько полей:

Базовый адрес	В этом поле хранится 32-битный адрес начала сегмента. Процессор добавляет к нему смещение и получает 32-битный линейный адрес.
Предел	Это поле определяет размер сегмента. Если результирующий линейный адрес выходит за пределы сегмента, процессор генерирует особую ситуацию. Границы сегмента позволяют процессору обнаруживать такие распространенные ошибки, как переполнение стека, неверные указатели, неверные адреса вызовов и переходов. В случае, когда операционная система считает, что обращение за пределы сегмента не является ошибкой (например, при переполнении стека), она может расширить сегмент путем выделения дополнительной памяти и запросить выполнение команды вновь.
Привилегии	Это поле, имеющее название Descriptor Privilege Level (DPL), определяет уровень привилегий сегмента и используется совместно с полем RPL селектора для разрешения или запрещения доступа к сегменту. Для получения доступа к сегменту задача должна иметь по крайней мере такой же уровень привилегий, как и сегмент, т.е. RPL >= DPL.
Признак присутствия	Этот бит обеспечивает один из механизмов реализации виртуальной памяти. Если бит не установлен, при попытке обращения к сегменту процессор генерирует особую ситуацию отсутствия сегмента, позволяя ядру подгрузить сегмент из вторичной памяти и вновь повторить инструкцию, не затрагивая при этом выполнение процесса. Однако в большинстве современных версий UNIX виртуальная память основана на страничном механизме, при котором сегмент всегда присутствует в памяти, а обмен между оперативной и вторичной памятью происходит на уровне страниц.
Тип	Это поле определяет тип сегмента. Процессор проверяет тип сегмента на соответствие исполняемой команде. Это, в частности, не позволяет интерпретировать информацию сегмента данных как инструкции процессора.
Права доступа	Это поле определяет права доступа, ограничивающие множество операций, которые можно производить с сегментом. Например, сегмент кода обычно отмечается как исполняемый и читаемый. Сегменты данных могут иметь право доступа только для чтения, или для чтения и записи.

Комбинация селектора и смещения образует логический адрес. Блок управления памятью процессора использует селектор для определения соответствующего ему дескриптора. Складывая базовый адрес сегмента, хранящийся в дескрипторе, со смещением, процессор создает линейный адрес (рис. 3.6).

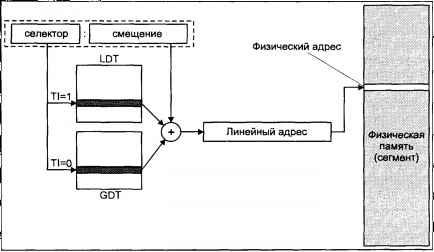

Рис. 3.6. Трансляция адреса с использованием механизма сегментации

Если страничный механизм не используется, полученный линейный адрес является физическим, используемым для непосредственного доступа к оперативной памяти. Однако реализация виртуальной памяти, основанная только на сегментах, не обладает достаточной гибкостью и не используется в современных версиях UNIX. Управление памятью в большинстве систем основано на страничном механизме. Сегменты используются ядром для размещения кода, данных и стека процесса, причем каждый из них имеет нулевой базовый адрес и предел — 3 Гбайт, т.е. всю адресуемую виртуальную память за вычетом 1 Гбайт, занимаемых ядром системы. Распределение виртуального адресного пространства между ядром и процессами рассмотрено в разделе "Адресное пространство процесса".

Страничный механизм

При реализации виртуальной памяти, основанной только на сегментации, весь сегмент целиком может либо присутствовать в оперативной памяти, либо отсутствовать (точнее, находиться во вторичной памяти или в исполняемом файле процесса). Поскольку размер сегмента может быть достаточно велик, одновременное выполнение нескольких больших процессов вызовет серьезную конкуренцию за ресурсы памяти, что в свою очередь приведет к интенсивному обмену данными

между оперативной и вторичной памятью. К тому же обмен областями переменного размера, каковыми являются сегменты, достаточно сложен и, хотя фрагментация памяти при этом будет невелика, приведет к низкой эффективности ее использования, оставляя большое количество неиспользуемого пространства.

Страничный механизм обеспечивает гораздо большую гибкость. В этом случае все виртуальное адресное пространство (4 Гбайт для процессоров Intel) разделено на блоки одинакового размера, называемые страницами. Большинство процессоров Intel работает со страницами размером 4 Кбайт. Так же как и в случае сегментации, страница может либо присутствовать в оперативной памяти, либо находиться в области свопинга или исполняемом файле процесса. Основное преимущество такой схемы заключается в том, что система управления памятью оперирует областями достаточно малого размера для обеспечения эффективного распределения ресурсов памяти между процессами. Страничный механизм допускает, чтобы часть сегмента находилась в оперативной памяти, а часть отсутствовала. Это дает ядру возможность разместить в памяти только те страницы, которые в данное время используются процессом, тем самым значительно освобождая оперативную память. Еще одним преимуществом является то, что страницы сегмента могут располагаться в физической памяти в произвольном месте и порядке, что позволяет эффективно использовать свободное пространство [30] .

30

Данный подход напоминает схему хранения файлов на диске — каждый файл состоит из различного числа блоков хранения данных, которые могут располагаться в любых свободных участках дискового накопителя. Это ведет к значительной фрагментации, но существенно повышает эффективность использования дискового пространства.

При использовании страничного механизма линейный адрес, полученный в результате сложения базового адреса сегмента и смещения также является логическим адресом, который дополнительно обрабатывается блоком страничной трансляции процессора. В этом случае линейный адрес рассматривается процессором как состоящий из трех частей, показанных на рис. 3.7.

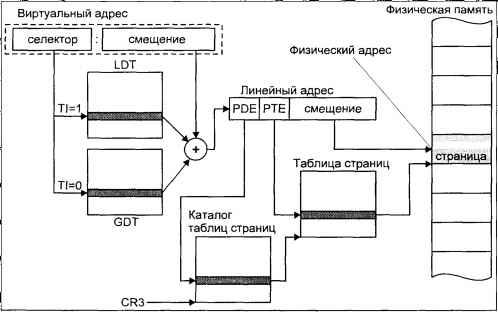

Рис. 3.7. Трансляция адреса с использованием страничного механизма

Первое поле адреса, с 22 по 31 бит, указывает на элемент каталога таблиц страниц (Page Directory Entry, PDE). Каталог таблиц страниц имеет длину, равную одной странице, и содержит до 1024 указателей на таблицы страниц (page table). Таким образом, первое поле адресует определенную таблицу страниц. Второе поле, занимающее с 12 по 21 бит, указывает на элемент таблицы страниц (Page Table Entry, РТЕ). Таблицы страниц также имеют длину 4 Кбайт, а элементы таблицы адресуют в совокупности 1024 страниц. Другими словами, второе поле адресует определенную страницу. Наконец, смещение на странице определяется третьим полем, занимающим младшие 12 бит линейного адреса. Таким образом, с помощью одного каталога таблиц процесс может адресовать 1024x1024x4096 = 4 Гбайт физической памяти.

На рис. 3.7 показано, как блок страничной адресации процессора транслирует линейный адрес в физический. Процессор использует поле PDE адреса (старшие 10 бит) в качестве индекса в каталоге таблиц. Найденный элемент содержит адрес таблицы страниц. Второе поле линейного адреса, РТЕ, позволяет процессору выбрать нужный элемент таблицы, адресующий физическую страницу. Складывая адрес начала страницы со смещением, хранящимся в третьем поле, процессор получает 32-битный физический адрес. [31]

31

Следует отметить, что большинство современных процессоров и, в частности, процессоры семейства Intel, помещают данные о нескольких последних использовавшихся ими страницах в сверхоперативный кэш. Только когда процессор не находит требуемой страницы в этом кэше, он обращается к каталогу и таблицам страниц. Как правило, 98–99% адресных ссылок попадают в кэш, не требуя для трансляции адреса обращения к оперативной памяти, где расположены каталог и таблицы.

Каждый элемент таблицы страниц содержит несколько полей (табл. 3.2), описывающих различные характеристики страницы.

Таблица 3.2. Поля РТЕ

P	Признак присутствия в оперативной памяти. Доступ к странице, отсутствующей в памяти (P=0) вызывает страничную ошибку, особую ситуацию, о чем процессор информирует ядро, которое обрабатывает ее соответствующим образом.
R/W	Права только на чтение страницы (R/W=0) или на чтение и запись (R/W=1).
U/S	Привилегии доступа. Если U/S = 0, только привилегированные задачи (ядро) имеют доступ к адресам страницы. В противном случае, доступ к странице имеют все задачи.
Адрес	Физический адрес начала страницы (адрес базы).
