Операционная система UNIX

Робачевский Андрей Михайлович

Помимо указателей

p_next

, организующих структуры

pregion

в виде связанного списка, и

p_reg

, обеспечивающих адресацию соответствующей структуры region, в каждой структуре

pregion

определен набор флагов определяющий права доступа к области, режим блокирования в памяти и т.д. Поле

p_type

указывает на тип области. Оно может содержать одно из следующих значений:

Значение	Описание
PT_UNUSED	Область не используется
PT_TEXT	Область содержит сегмент кода
PT_DATA	Область содержит сегмент данных
PT_STACK	Область используется в качестве стека процесса
PT_SHMEM	Область используется в качестве разделяемой памяти
PT_LIBTXT	Область содержит код библиотек
PT_LIBDAT	Область содержит данные библиотек
PT_SHFIL	Область используется для хранения файла, отображенного в память

Наконец, поле

p_regva

задает виртуальный адрес области в адресном пространстве процесса.

Поля структуры

region

, приведенные на рис. 3.10, имеют следующие значения. Поле

r_pgsz

определяет размер области в страницах, из которых r_

nvalid

страниц присутствуют в оперативной памяти (см. далее раздел "Страничное замещение"). Несколько процессов могут ссылаться на одну и ту же область, поле

r_refcnt

хранит число таких ссылок. Поле

r_pde

адресует таблицу страниц области [33] . Поле

r_iptr

адресует inode файла, где располагаются данные области (например, для области кода,

r_iptr

будет указывать на inode исполняемого файла).

33

Для областей, размер которых превышает 4 Мбайт, одной таблицы страниц недостаточно, и region хранит элементы каталога таблиц страниц в виде связанного списка.

Фактическую информацию о структурах управления адресным пространством процесса можно получить с помощью команды crash(1M). В следующем примере таким образом определяется содержимое структур

pregion

процесса и характеристики соответствующих областей.

# crash

dumpfile = /dev/mem, namelist = /unix, outfile = stdout

> pregion 101

SLOT PREG REG# REGVA TYPE FLAGS

 101 0 12 0x700000 text rdonly

1 22 0x701000 data

2 23 0x7ffffffc stack

3 145 0x80001000 lbtxt rdonly

4 187 0x80031000 lbdat pr

Как можно увидеть из вывода команды crash(1М), с рассматриваемым процессом связаны пять областей: сегмент кода, данных и стека, а также сегменты кода и данных подключенной библиотеки. Столбец

REG#

определяет запись таблицы областей, где расположена адресуемая каждой

pregion

область

region

. Заметим, что значение в столбце

REG#

лишь отчасти соответствует полю

p_reg

структуры

pregion

, поскольку последнее является указателем, а не индексом таблицы. Столбец

REGVA

содержит значения виртуальных адресов областей.

С помощью полученной информации мы можем более детально рассмотреть любую из областей процесса. Выведем данные о сегментах кода, данных и стека:

>region 12 22 23

SLOT PGSZ VALID SMEM NONE SOFF KEF SWP NSW FORW BACK INOX TYPE FLAGS

12 1 1 1 0 0 11 0 0 15 5 154 stxt done

22 3 1 0 0 0 1 0 0 238 23 154 priv done

23 2 1 1 0 0 1 0 0 135 24 priv stack

Столбец

PGSZ

определяет размер области в страницах, а столбец

VALID

— число страниц этой области, находящихся в оперативной памяти. Как можно заметить, для сегментов данных и стека страниц недостаточно, поэтому может возникнуть ситуация, когда процессу потребуется обращение к адресу, в настоящее время отсутствующему в памяти. Заметим также, что столбец

INOX

содержит индексы таблиц inode, указывающие на метаданные файлов, откуда было загружено содержимое соответствующих сегментов.

Мы можем взглянуть на дополнительные сведения об этом файле:

>inode 154

INODE TABLE SIZE = 472

SLOT MAJ/MIN FS INUMB RCNT LINK UID GID SIZE MODE MNT M/ST FLAGS

154 1,42 2 1562 3 1 123 56 8972 f---755 0 R130 tx

Из этой таблицы мы можем определить файловую систему, в которой расположен файл (

MAJ

/

MIN

), а также номер его дискового inode —

INUMB

. В данном случае он равен 1562. Выполнив команду ncheck(1), мы узнаем имя исполняемого файла, соответствующего исследуемому процессу:

$ ncheck -i 1562

/de/root:

1562 /home/andrei/CH3/test

Замещение страниц

Ранние версии UNIX работали на компьютерах PDP-11 с 16-разрядной архитектурой и адресным пространством 64 Кбайт. Некоторые модификации позволяли использовать отдельные адресные пространства для кода и данных, накладывая тем не менее существенные ограничения на размер адресного пространства процесса. Это привело к разработке различных схем программных оверлеев (overlay), использовавшихся как для прикладных задач, так и для ядра операционной системы. Суть этих методов заключается в том, что в неиспользуемые участки адресного пространства процесса записываются другие части программы. Например, после запуска системы необходимость в функциях начальной инициализации отпадает и часть памяти, содержащая этот код, может быть использована для хранения других данных или инструкций операционной системы. Не говоря о значительной сложности такого подхода для разработчиков программного обеспечения, использование этих методов приводило к низкой переносимости программ, поскольку они в значительной степени зависели от конкретной организации памяти. Порой даже расширение оперативной памяти требовало внесения модификаций в программное обеспечение.

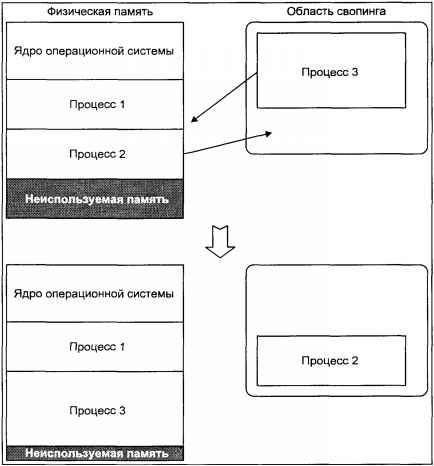

Механизмы управления памятью сводились к использованию свопинга. Процессы загружались в непрерывные области оперативной памяти целиком, выгружался процесс также целиком. Только небольшое число процессов могло быть одновременно размещено в памяти, и при запуске процесса на выполнение, несколько других процессов необходимо было переместить во вторичную память. Схема управления памятью, основанная на механизме свопинга, показана на рис. 3.11.

Рис. 3.11. Управление памятью, основанное на свопинге

Механизм страничного замещения по требованию был реализован в UNIX в 1978 году на новом компьютере VAX-11/780, имевшем 32-разрядную архитектуру, 4 Гбайт адресуемого пространства и аппаратную поддержку страничного механизма. Первой системой UNIX, в которой управление памятью основывалось на страничном замещении по требованию, явилась версия 3.xBSD. Уже в середине 80-х годов все основные версии UNIX обеспечивали страничное замещение в качестве основного механизма, оставляя свопингу вторую роль.
