Если в этом положении выключить предохранитель, то курок благодаря «отбою» автоматически становится на предохранительный взвод. В этом случае пистолет готов к немедленному открытию огня самовзводом. Безопасность обращения с пистолетом при случайных ударах обеспечивается автоматической постановкой курка на предохранительный взвод.
Если спуск курка производится не предохранителем, а вручную, т. е. нажатием на хвост спускового крючка указательным пальцем правой руки с придержанием за головку курка большим пальцем этой же руки, то курок после освобождения спускового крючка также автоматически (благодаря «отбою) становится
Для производства выстрела необходимо выключить предохранитель, взвести курок и нажать пальцем руки на хвост спускового крючка.
При выключении предохранителя и взведении курка работа частей и механизмов пистолета происходит как описано ранее.
При нажатии на спусковой крючок (рис. 55) спусковая тяга смещается вперед, а рычаг взвода поворачивается на задней цапфе спусковой тяги и поднимается до упора своим вырезом в выступ шептала (выбирается свободный ход спускового крючка); затем рычаг взвода приподнимает шептало и расцепляет его с боевым взводом курка (рабочий ход спускового крючка). Разобщающий выступ рычага взвода входит в соответствующий выем затвора.

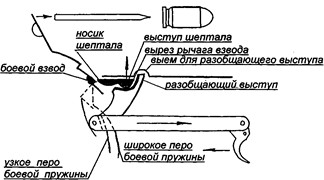

Рис. 55. Положение деталей пистолета при выстреле
Курок, освободившись от шептала, под действием широкого пера боевой пружины резко поворачивается на цапфах вперед и ударяет по ударнику.
Ударник энергично движется вперед и бойком ударяет по капсюлю патрона; происходит выстрел.
Давлением пороховых газов пуля выбрасывается из канала ствола; в то же время газы давят на стенки и дно гильзы. Гильза раздается и плотно прижимается к
стенкам патронника. Давление газов через дно гильзы передается затвору, вследствие чего он движется назад.
Затвор (рис. 56) отходит назад вместе с гильзой. В начале этого движения (на длине 3–5 мм) затвор своим выступом смещает разобщающий выступ рычага взвода вправо, расцепляя его тем самым с шепталом (происходит разобщение рычага взвода с шепталом).
Освобожденное шептало под действием своей пружины прижимается к курку; когда курок повернется затвором назад до отказа, носик шептала заскакивает за боевой взвод курка и удерживает его до следующего выстрела.
При дальнейшем движении затвора назад разобщающий выступ рычага взвода скользит по пазу затвора; гильза, удерживаемая выбрасывателем в чашечке затвора, ударяется об отражатель и выбрасывается наружу через окно затвора.
Подаватель подает очередной патрон и ставит его перед досылателем затвора.
Затвор из крайнего заднего положения под действием возвратной пружины возвращается в переднее положение, досылателем выталкивает из магазина очередной патрон и досылает его в патронник, а зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.
Рычаг взвода упирается в шептало сбоку, а разобщающий выступ его находится против выема на затворе. Пистолет
Для производства следующего выстрела необходимо отпустить спусковой крючок и снова нажать на него.

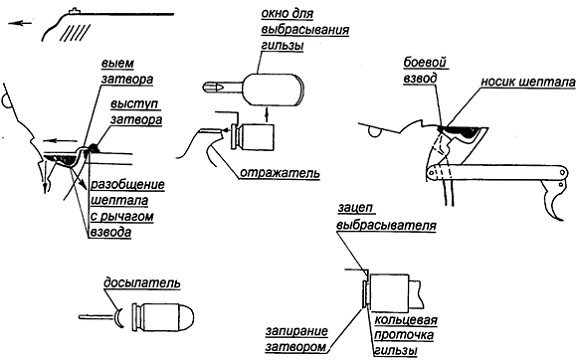

Рис. 56. Положение деталей пистолета после выстрела
При отпускании спускового крючка спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отходит назад, а рычаг взвода опускается вниз и вырезом заходит под выступ шептала.
При нажатии на спусковой крючок рычаг взвода поднимает шептало и снова освобождает курок. Происходит следующий выстрел.
Если затвор не дойдет до крайнего переднего положения (помят патрон, загрязнен патронник, зацеп выбрасывателя не зашел в кольцевую проточку гильзы и т. п.), то разобщающий выступ рычага взвода не войдет в выем на затворе, вследствие чего рычаг взвода не войдет в сцепление с шепталом и при очередном нажатии на спусковой крючок не поднимет шептало и не произведет спуск курка. Этим исключается возможность выстрела, если канал ствола не полностью заперт затвором.
Если стрельба ведется без предварительного взведения курка, то при нажиме на спусковой крючок курок взводится автоматически (рис. 57). при этом рычаг взвода, войдя в зацепление своим выступом самовзвода с зубом самовзвода курка, взводит курок. Курок, не становясь на боевой взвод (так как шептало в момент срыва оказывается приподнятым в верхнее положение выступом рычага взвода), срывается с выступа самовзвода рычага взвода и ударяет по ударнику; происходит выстрел.

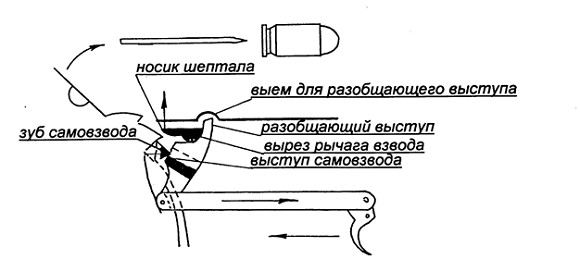

Рис. 57. Положение деталей пистолета при стрельбе самовзводом
По израсходовании всех патронов из магазина подаватель магазина своим зубом поднимает передний конец затворной задержки вверх. Затвор, упираясь своим зубом в выступ затворной задержки, останавливается в заднем положении.
Курок поставлен на боевой взвод.
Рис. 58. Положение деталей пистолета по израсходовании патронов из магазина.
Пружина подавателя имеет наименьшее сжатие. Затвор остается в заднем положении и после извлечения магазина из основания рукоятки, удерживаясь на затворной задержке.
Затвор освобождается от затворной задержки (при извлеченном или вставленном магазине) нажатием на кнопку затворной задержки.
Задержки при стрельбе из пистолета и способы их устранения
