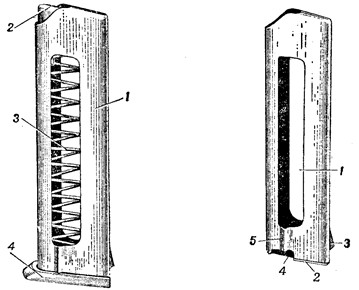

Рис. 42. Подаватель
1 — отогнутые концы;
2 — зуб.
Рис. 43 Крышка магазина
1 — отверстие;
2 — пазы.
Крышка магазина (рис. 43) служит для удержания подавателя и его пружины от выпадания вниз. Она имеет отверстие для отогнутого (нижнего) конца пружины подавателя и пазы, которыми она надвигается на загнутые ребра корпуса магазина.
Пружина
Рис. 44. Пружина подавателя.
Состоит из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвижки боевой пружины.
Рис. 45. Детали ударно-спускового механизма:
1 — курок; 2 — шептало с пружиной; 3 — спусковая тяга с рычагом взвода;
4 — боевая пружина; 5 — спусковой крючок; 6 — задвижка боевой пружины.
Курок (рис. 46) служит для нанесения удара по ударнику.
Рис. 46. Курок:
а — левая сторона; б — правая сторона;
1 — головка с насечкой;
2 — вырез;
3 — выем;
4 — предохранительный взвод;
5 — боевой взвод;
6 — цапфы;
7 — зуб самовзвода;
8 — выступ;
9 — углубление;
10 — кольцевой выем.
Курок имеет: сверху — головку с насечкой для взведения курка рукой; на передней плоскости — вырез, в который помещается выступ предохранителя для обеспечения хода курка до ударника при выстреле; выем для помещения зацепа предохранителя при запирании курка; в основании курка — два выступа, в которые упирается носик шептала: верхний — предохранительный взвод, нижний — боевой взвод; по бокам — цапфы, на которых курок вращается в цапфенных гнездах рамки, и дугообразные выточки для уменьшения массы; справа — зуб самовзвода для взведения курка рычагом взвода (при стрельбе самовзводом); слева — выступ для запирания курка зацепом предохранителя; снизу — углубление для широкого пера боевой пружины; справа в нижней части основания курка — кольцевой выем для помещения пяточки рычага взвода. Цапфы курка имеют лыски для отделения курка от рамки.
Шептало (рис. 47) служит для удержания курка на боевом или предохранительном взводе.
Рис. 47. Шептало:
1 — цапфы;
2 — зуб;
3 — выступ;
4 — носик;
5 — пружина шептала;
6 — стойка.
Шептало имеет: носик для сцепления с уступами курка; цапфы, на которых шептало вращается в цапфенных гнездах рамки; слева — зуб для подъема шептала полочкой уступа предохранителя при переключении предохранителя в положение “предохранение”; справа — выступ для подъема шептала рычагом взвода при нажатии на спусковой крючок.
На левой цапфе шептала крепится пружина. Крепление пружины обеспечивается заделкой одного конца пружины в отверстие стойки шептала. Свободный конец (в виде крючка) соединяется с затворной задержкой. Пружина прижимает носик шептала к курку, а переднюю часть затворной задержки (с кнопкой) к вырезу в левой стенке рамки.
Спусковая тяга с рычагом взвода (рис. 48) служит для спуска курка с боевого взвода и взведения курка самовзводом при нажиме на спусковой
Спусковая тяга имеет на концах цапфы. Передней она соединяется со спусковым крючком, а задней — с рычагом взвода.
Рис. 48. Спусковая тяга с рычагом взвода:
1 — спусковая тяга;
2 — рычаг взвода;
3 — цапфы;
4 — разобщающий выступ;
5 — вырез; 6 — выступ самовзвода;
7 — пяточка рычага взвода.
Рычаг взвода имеет: разобщающий выступ, при помощи которого он расцепляется (отводится вправо) с шепталом при движении затвора назад; вырез для выступа шептала; выступ самовзвода, который взводит курок при нажиме на хвост спускового крючка; пяточку, на которую опирается узкое перо боевой пружины. Пяточка рычага взвода помещается в кольцевом выеме курка.
Cпусковой крючок (рис. 49) служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом.
Рис. 49. Спусковой крючок:
1 — цапфа;
2 — отверстие;
3 — хвост.
Он имеет: цапфы, которые помещаются в цапфенные гнезда рамки; отверстие для соединения со спусковой скобой и хвост. Спусковой крючок своей верхней частью (головкой) вставляется в окно стойки рамки.
Боевая пружина (рис. 50) служит для приведения в действие курка, рычага взвода и спусковой тяги.
Рис. 50. Боевая пружина:
1 — широкое перо;
2 — узкое перо;
3 — отбойный конец;
4 — отверстие;
5 — защелка магазина.
Она имеет: широкое перо для приведения в действие курка; узкое перо для воздействия на рычаг взвода и спусковую тягу; отверстие для надевания пружины на прилив с резьбовым отверстием основания рукоятки. Нижний конец боевой пружины является защелкой магазина. Конец широкого пера боевой пружины изогнут для обеспечения “отбоя” курка, то есть небольшого поворота курка назад от затвора для постановки курка на предохранительный взвод в спущенном положении. Боевая пружина крепится на основании рукоятки задвижкой.
Назначение и устройство принадлежности к пистолету.
В принадлежность к пистолету входят (рис. 51): кобура, протирка, запасной магазин, пистолетный ремешок.
Рис. 51. Принадлежность к пистолету:
а — кобура: 1- корпус; 2 — крышка; 3 — карман для запасного магазина;
4 и 5 — носильные петли; 6 — застежка; 7 — петли для протирки;
8 — внутренний вспомогательный ремешок; б — запасной магазин;
в — протирка: 1 — лезвие; 2 — прорезь; 3 — выступ; г — пистолетный
ремешок: 1 — ремень; 2 — карабинчик; 3 — петля.
Кобура служит для ношения и хранения пистолета, запасного магазина и протирки. Кобура состоит из корпуса, крышки, кармана для запасного магазина, носильных петель, застежки, петель для протирки и внутреннего вспомогательного ремешка.
Протирка используется для разборки, сборки, чистки и смазки пистолета. Она имеет: на одном конце — выступ для снятия и постановки крючка пружины шептала и для утапливания гнетка при отделении выбрасывателя; прорезь для продевания ветоши или пакли при чистке ствола; на другом — кольцо для удержания протирки при чистке. На кольце имеется лезвие для вывинчивания (ввинчивания) винта рукоятки.
