Остальные металлические части протереть ветошью до полного удаления грязи и влаги.
Затвор, затворную задержку и детали ударно-спускового механизма после нарядов и занятий чистить в собранном виде; после стрельбы, нахождения пистолета под дождем и сильного загрязнения — в разобранном виде.
7. Обтереть рукоятку сухой ветошью.
8. Вычистить магазин.
После занятий и нарядов протереть магазин ветошью до полного удаления влаги и грязи. После стрельбы нагар с подавателя удалить ветошью, смоченной жидкой ружейной смазкой. После чистки протереть подаватель насухо. При сильном загрязнении магазин
9. Обтереть сухой ветошью принадлежность.
10. Смазать металлические части пистолета.
Поверхности смазывать промасленной ветошью. Смазку наносить тонким слоем, так как излишняя смазка способствует загрязнению и может вызвать отказ в работе пистолета.
11. По окончании смазки собрать пистолет, осмотреть его, проверить правильность сборки.
Пистолет, внесенный с мороза в теплое помещение, нельзя смазывать, пока он не “отпотеет”; когда появятся капли воды, нужно насухо протереть части пистолета и смазать их.
Пистолет, сдаваемый на длительное хранение, должен быть тщательно вычищен, хорошо смазан, завернут в один слой ингибитированной бумаги и в два слоя парафинированной бумаги и укупорен в картонную коробку.
Назначение и устройство частей пистолета, принадлежности и патронов
Назначение и устройство частей пистолета.
Усвоив общее устройство пистолета, принцип его работы, можно перейти к изучению назначения и устройства отдельных его частей. Необходимость изучения и усвоения данного вопроса определяется тем, что знание назначения и устройства частей (деталей) пистолета является основой для изучения работы как отдельных частей и механизмов(их взаимодействия), так и всего пистолета в целом. Для облегчения запоминания названий деталей пистолета, следует иметь ввиду, что они связаны с назначением деталей или с их формой, или имеют исторические корни происхождения.
Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, которые придают пуле вращательное движение вокруг своей оси. Промежутки между нарезами называются полями. Расстоянием между противоположными полями (по диаметру) определяется калибр канала ствола; он равен 9 мм. В казенной (задней) части канал ствола гладкий и большего диаметра; эта часть служит для помещения патрона и называется патронником.
На казенной части ствола имеется прилив для крепления ствола в стойке рамки и отверстие для штифта ствола. На приливе и в нижней части патронника имеется скос для направления патрона из магазина в патронник.
Наружняя поверхность ствола гладкая, на нее надевается возвратная пружина.
Ствол соединяется с рамкой прессовой посадкой и закрепляется штифтом.
Рамка служит для соединения всех частей пистолета, то есть является как бы скелетом пистолета. Рамка с основанием рукоятки составляет единое целое.
В передней части рамка имеет: сверху — стойку для крепления ствола; снизу — окно для помещения спускового крючка и гребня спусковой скобы. На боковых стенках этого окна — цапфенные гнезда для цапф спускового крючка. Cтойка имеет: в верхней
В средней части рамка имеет окно для выхода верхней части магазина и вырез на левой стенке для затворной задержки.

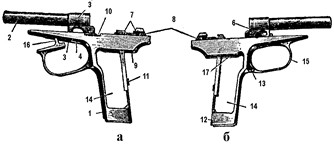

Рис. 32. Рамка со стволом и спусковой скобой.
а — левая сторона; б — правая сторона; 1 — основание рукоятки; 2 — ствол;
3 — стойка для крепления ствола; 4 — окно для размещения спускового крючка;
5 — цапфенные гнезда для цапф спускового крючка; 6 — кривой паз для размещения
и движения передней цапфы спусковой тяги; 7 — цапфенные гнезда для цапф
курка и шептала; 8 — пазы для направления движения затвора; 9 — окно для
перьев боевой пружины; 10 — вырез для затворной задержки; 11 — прилив с
резьбовым отверстием для крепления боевой пружины и винта рукоятки;
12 — вырез для защелки магазина; 13 — прилив с гнездом для крепления спусковой
скобы; 14 — боковые окна; 15 — спусковая скоба; 16 — гребень спусковой скобы;
17 — окно для выхода верхней части магазина.
Основание рукоятки служит для крепления рукоятки, боевой пружины и для помещения магазина. Оно имеет: боковые окна для уменьшения веса пистолета; нижнее окно для вставления магазина; на задней стенке — прилив с резьбовым отверстием для крепления боевой пружины с помощью задвижки и рукоятки с помощью винта; внизу — вырез для защелки магазина; в передней стенке сверху — прилив с гнездом для крепления спусковой скобы к рамке при помощи оси.
Спусковая скоба служит для предохранения спускового крючка от случайных нажатий. Она имеет на переднем конце гребень, ограничивающий ход затвора при движении назад. Спусковая скоба прижимается к рамке пружиной с гнетком, расположенными в гнезде передней стенки основания рукоятки.
Служит для подачи патрона из магазина в патронник, запирания (откуда и происходит его название) канала ствола при выстреле, удержания стреляной гильзы (извлечения патрона из патронника, если выстрел не производился) и постановки курка на боевой взвод.
Снаружи затвор имеет: мушку для прицеливания, поперечный паз, в который впрессован целик; насечку между мушкой и целиком для исключения отсвечивания поверхности ствола при прицеливании; на правой стороне — окно для выброса (экстракции) гильзы (патрона); паз для выбрасывателя и гнездо для гнетка с пружиной выбрасывателя; с левой стороны — гнездо для предохранителя и две выемки для фиксатора предохранителя: верхнюю — для положения флажка предохранителя “предохранение” и нижнюю — для положения флажка “огонь”; с обеих сторон — насечку для удобства отведения затвора рукой; на заднем конце затвора — паз для прохода курка.
